Crimpagem firme e uniforme para terminais elétricos tubulares

O Alicate de Crimpar Terminais Ilhós Exbom FRM-ACT4060 é indicado para realizar a prensagem de ponteiras tubulares em fios e cabos elétricos, proporcionando acabamento firme, organizado e padronizado.
Possui sistema de compressão com catraca, quatro pontos de prensagem para acabamento quadrado, regulagem de pressão e capacidade para terminais de 0,25 a 10 mm², equivalentes à faixa informada de AWG 23 a 7.

O que é o produto

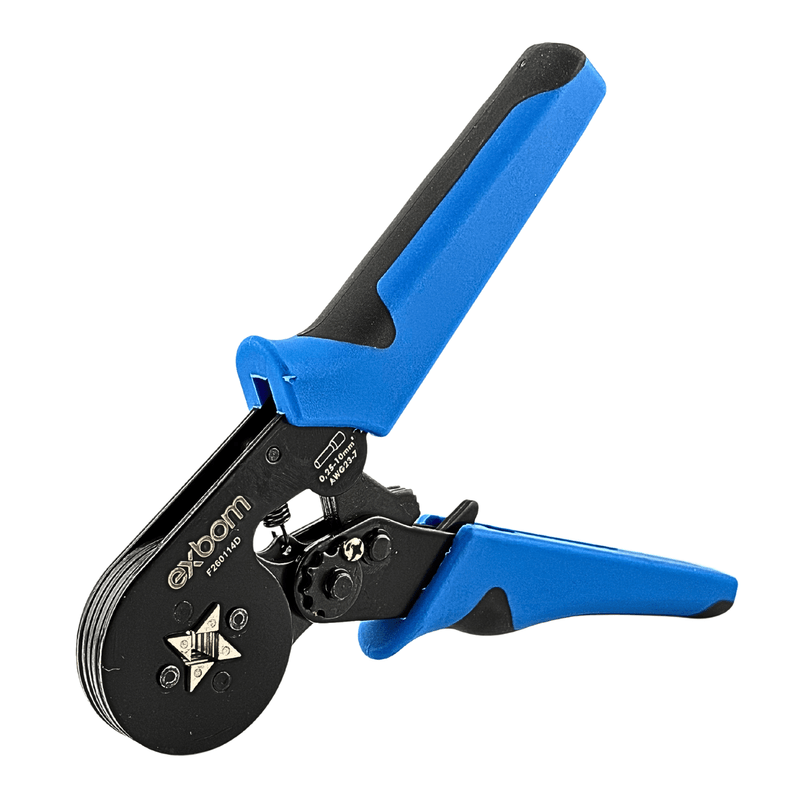

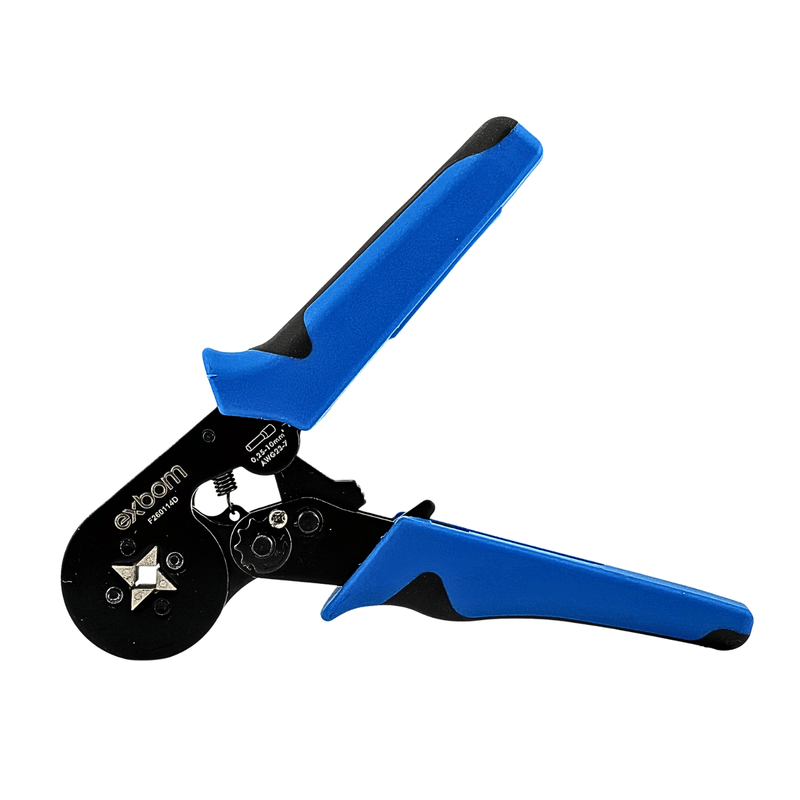

É uma ferramenta manual desenvolvida para crimpar terminais do tipo ilhós, também conhecidos como ponteiras tubulares ou terminais pino tubular.

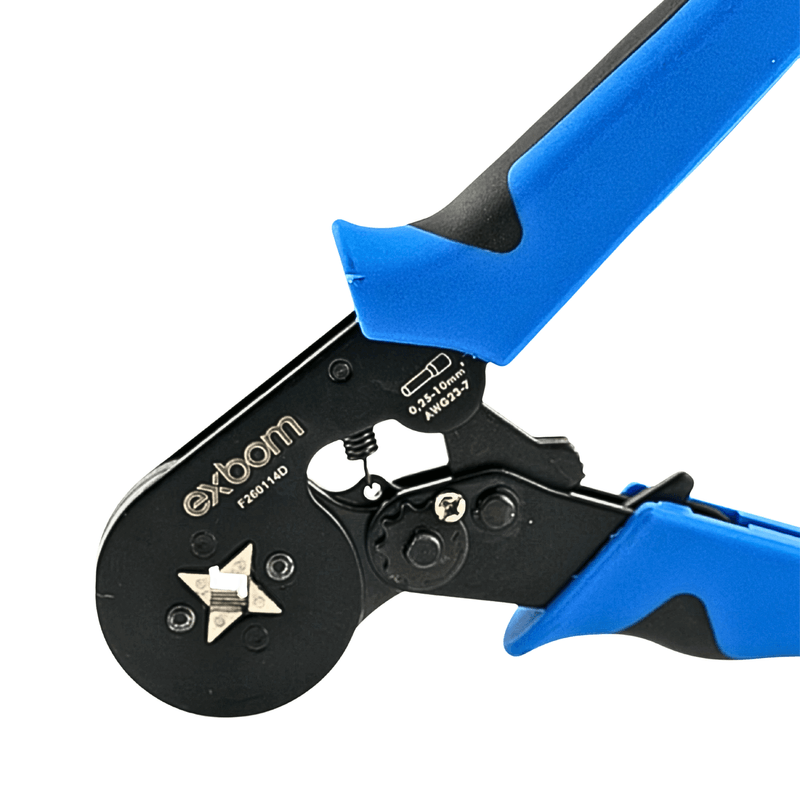

Ao pressionar os cabos, o mecanismo fecha progressivamente as quatro prensas ao redor do terminal. A catraca mantém o ciclo de compressão até que a pressão ajustada seja atingida, ajudando a produzir uma crimpagem uniforme.

Principais Características

• Indicado para terminais ilhós tubulares.
• Capacidade de 0,25 a 10 mm².
• Faixa informada de AWG 23 a 7.
• Sistema de compressão com catraca.
• Quatro pontos de prensagem.
• Acabamento final em formato quadrado.
• Regulador de pressão.
• Liberação após atingir a pressão preestabelecida.
• Cabo ergonômico revestido com plástico ABS.
• Aplicação em ponteiras isoladas e não isoladas.
• Modelo Exbom FRM-ACT4060.

Benefícios

• Proporciona crimpagem firme e uniforme.
• Ajuda a reduzir terminais soltos ou mal prensados.
• Formato quadrado favorece o encaixe em bornes e conectores compatíveis.
• Catraca ajuda a completar o ciclo de compressão.
• Regulagem permite adequar a pressão conforme o terminal utilizado.
• Cabo ergonômico proporciona maior conforto durante o trabalho.
• Atende diferentes bitolas com uma única ferramenta.
• Não necessita de alimentação elétrica.

Aplicações e Usos Recomendados

Indicado para:

• montagem de quadros elétricos;
• painéis de comando;
• automação industrial;
• instalações elétricas;
• manutenção eletrônica;
• montagem de chicotes;
• conexão de cabos em bornes;
• organização de fios flexíveis;
• uso profissional, técnico ou doméstico;
• crimpagem de ponteiras tubulares isoladas e não isoladas.

Diferenciais

• Quatro prensas para acabamento quadrado.
• Capacidade ampla de 0,25 a 10 mm².
• Sistema de catraca com liberação controlada.
• Regulagem de pressão incorporada.
• Cabo revestido com plástico ABS.
• Estrutura compacta para transporte e armazenamento.
• Garantia informada de seis meses.

Especificações Técnicas

Tipo de produto: Alicate de crimpar terminais
Terminais compatíveis: Ilhós, pino ou ponteira tubular
Tipo de terminal: Isolado e não isolado
Capacidade de crimpagem: 0,25 a 10 mm²
Faixa AWG informada: AWG 23 a 7
Formato da crimpagem: Quadrado
Quantidade de pontos de prensagem: 4
Mecanismo: Catraca
Regulagem de pressão: Sim
Liberação automática do ciclo: Após atingir a pressão ajustada
Revestimento do cabo: Plástico ABS
Cor: Azul e preto
Dimensões informadas: 177 × 74 × 19 mm
Marca: Exbom
Modelo: FRM-ACT4060
Código interno: 8315
GTIN/EAN: 7899718708192
Garantia informada: 6 meses
Validade: Indeterminada
Origem: Fabricado na China
Quantidade: 1 unidade

Compatibilidade

Compatível com terminais tubulares cuja seção esteja dentro da faixa de 0,25 a 10 mm², respeitando o formato e as dimensões aceitas pela matriz da ferramenta.
É indicado principalmente para ponteiras utilizadas em fios flexíveis antes da conexão em bornes, disjuntores, contatores e outros componentes elétricos compatíveis.
O produto não é indicado para crimpagem de conectores RJ45, cabos coaxiais, terminais automotivos abertos ou conectores de rede.

Como Utilizar

1. Desenergize completamente o circuito.
2. Escolha uma ponteira adequada à bitola do fio.
3. Remova somente o comprimento necessário da isolação.
4. Insira todos os filamentos do condutor dentro do terminal.
5. Posicione a parte metálica da ponteira no centro da matriz.
6. Pressione os cabos progressivamente.
7. Complete o ciclo da catraca até a liberação do mecanismo.
8. Retire o terminal e verifique se a crimpagem ficou firme e uniforme.
9. Realize um teste de tração leve antes de instalar o fio.

Ajuste de Pressão

O regulador permite alterar a força aplicada durante a crimpagem. Faça ajustes graduais e teste primeiro em uma ponteira de amostra.
Pressão insuficiente pode deixar o terminal solto. Pressão excessiva pode deformar ou danificar a ponteira e o condutor.

Cuidados e Conservação

• Nunca utilize a ferramenta em circuitos energizados.
• Utilize somente terminais dentro da capacidade informada.
• Não use extensões nos cabos para aumentar a força.
• Não force a abertura antes da conclusão do ciclo.
• Mantenha dedos afastados da matriz de compressão.
• Evite quedas, impactos e contato com umidade.
• Mantenha o mecanismo limpo.
• Armazene em local seco e protegido.
• Não utilize a ferramenta caso apresente peças soltas ou danificadas.
• Use equipamentos de proteção adequados ao serviço realizado.

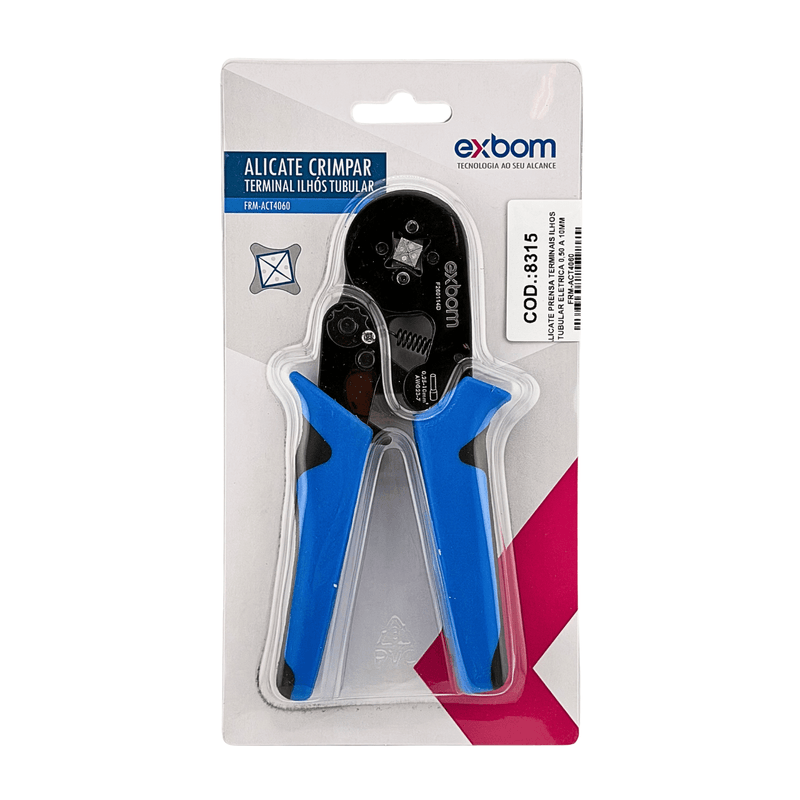

Conteúdo da Embalagem

• 1 Alicate de crimpar terminais ilhós tubulares Exbom FRM-ACT4060.

Terminais, fios e acessórios demonstrativos não acompanham o produto.

Garantia

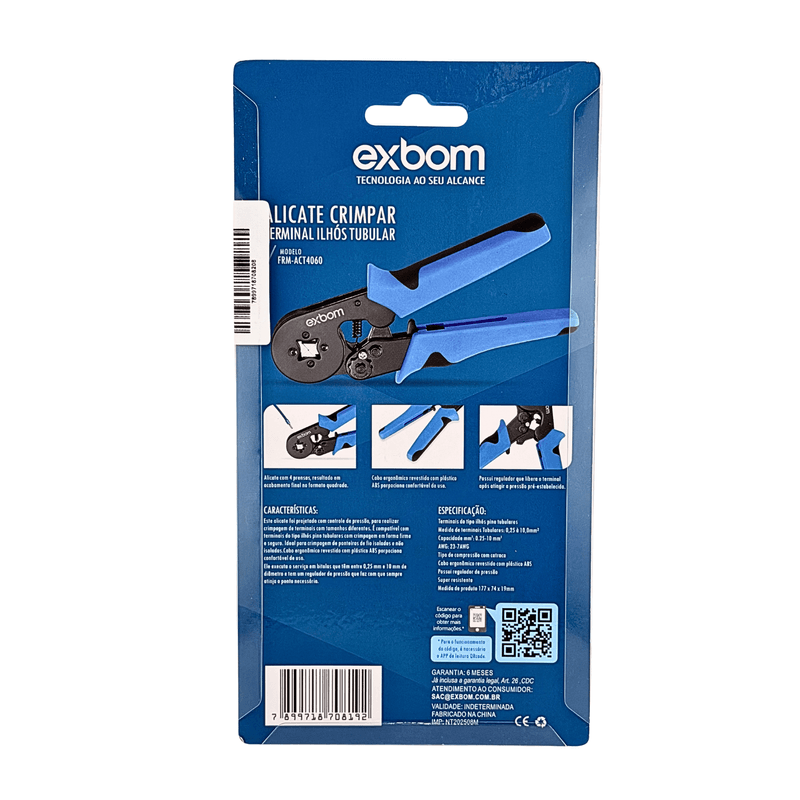

A embalagem informa garantia de seis meses, já incluindo a garantia legal prevista no Código de Defesa do Consumidor. A cobertura está sujeita às condições do fabricante ou fornecedor.

Perguntas Frequentes

Para quais terminais este alicate é indicado?

Para terminais do tipo ilhós, pino ou ponteira tubular, isolados ou não isolados.

Qual é a capacidade de crimpagem?

A especificação do fabricante informa capacidade de 0,25 a 10 mm².

Qual é o formato final da crimpagem?

A matriz possui quatro prensas e produz acabamento em formato quadrado.

O alicate possui catraca?

Sim. O sistema de catraca ajuda a manter a compressão até atingir a pressão ajustada.

É possível regular a pressão?

Sim. O produto possui regulador de pressão incorporado.

O alicate serve para conectores RJ45?

Não. Para conectores RJ45 deve ser utilizado um alicate de crimpagem específico para redes.

Precisa de energia elétrica?

Não. O funcionamento é totalmente manual.

Serve para terminais automotivos?

Somente quando o terminal utilizado for do tipo ilhós tubular e estiver dentro da faixa especificada. Não é indicado para terminais automotivos abertos convencionais.

Escolha o Alicate de Crimpar Terminais Ilhós Exbom FRM-ACT4060 e obtenha prensagens firmes, uniformes e organizadas em fios de diferentes bitolas.
