Alicate de Crimpar RJ45 Sem Catraca HY-210C - 344 Alicate de Crimpar RJ45 Sem Catraca HY-210C - 344

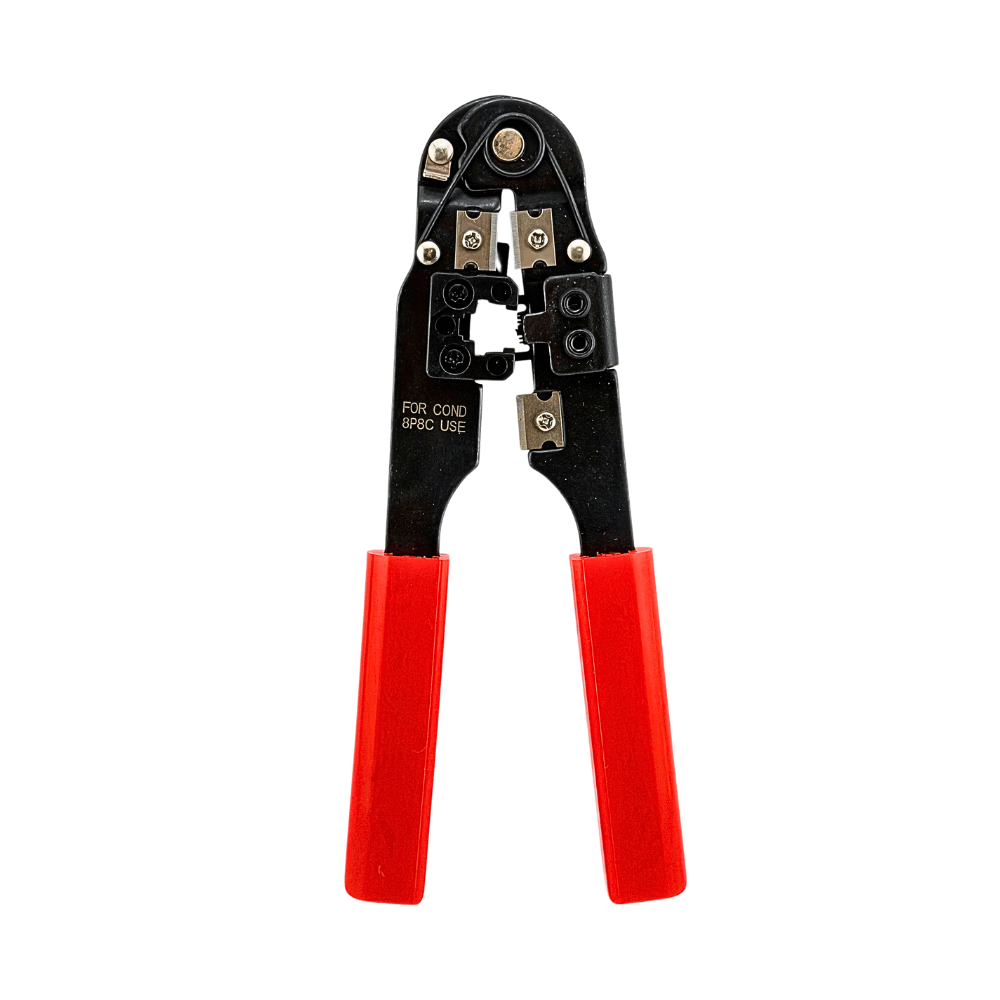

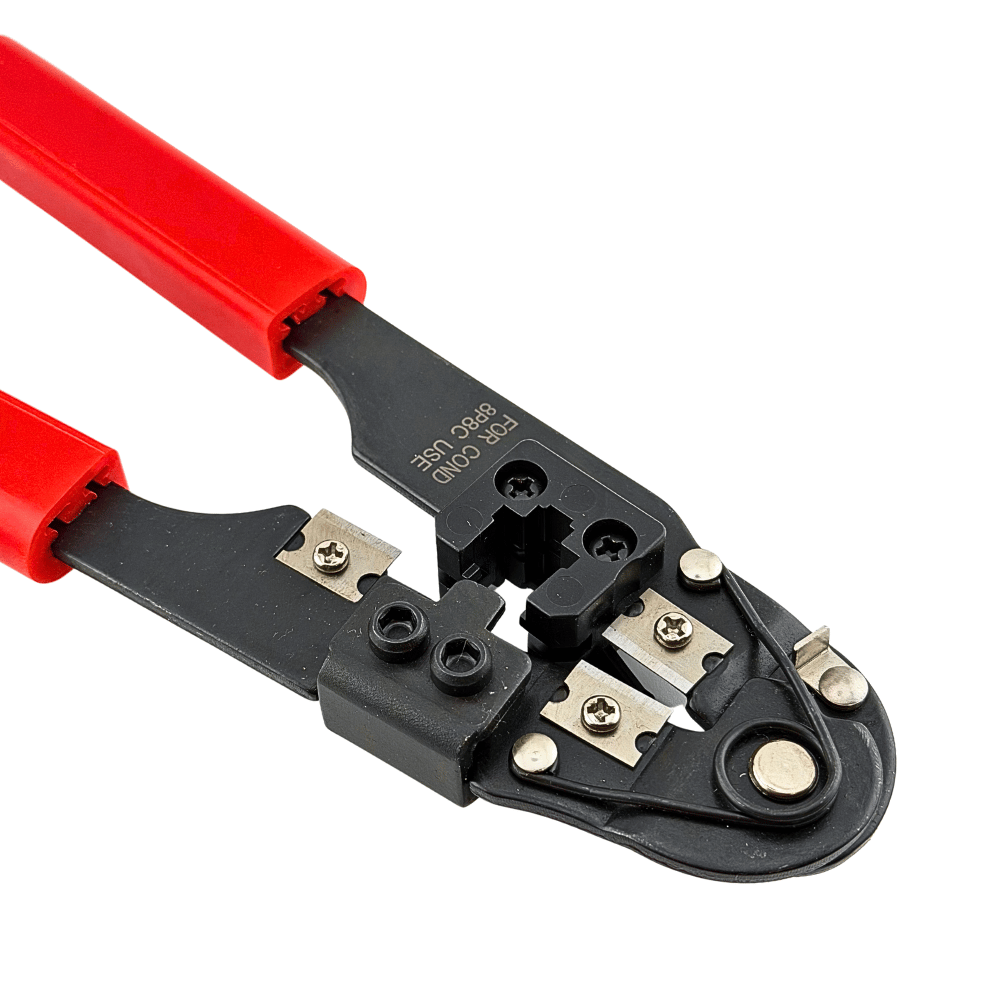

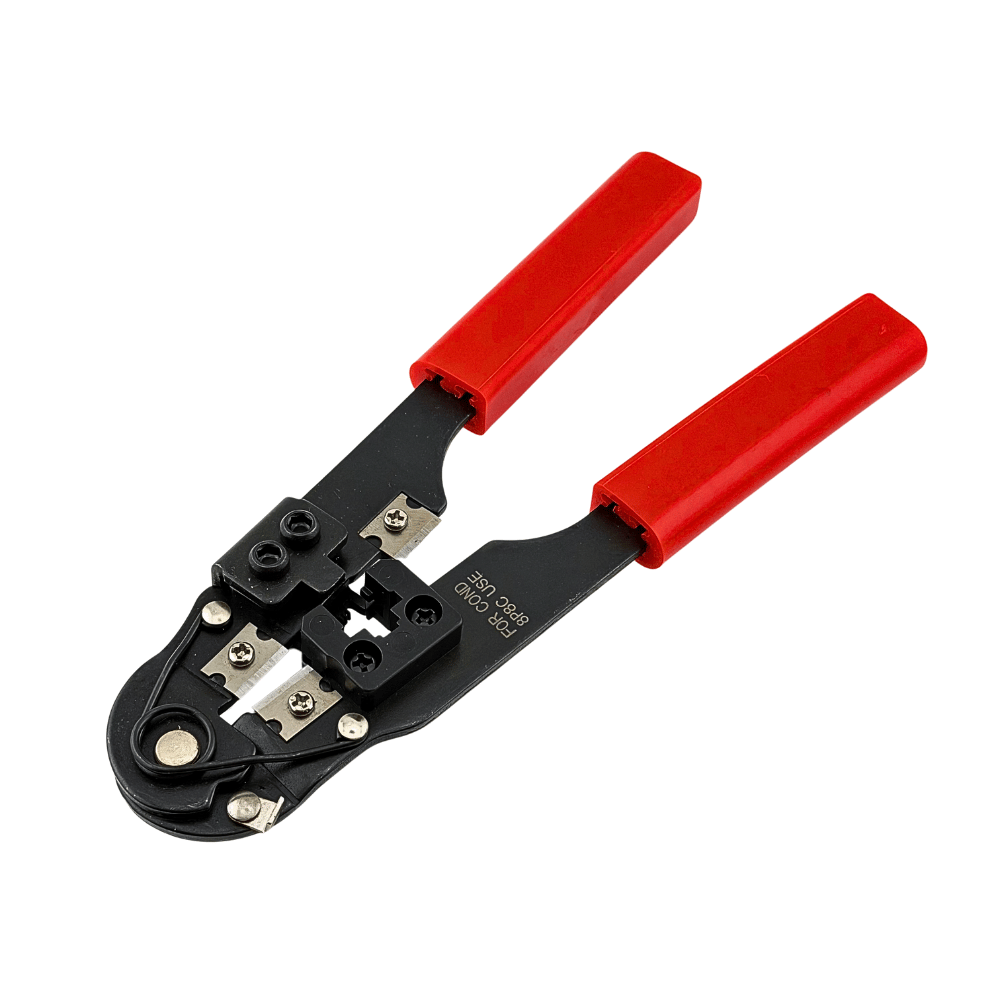

Alicate Simples RJ45 — HY-210C GC — Crimpador para Conectores RJ45, Cabo UTP/STP, Corte de Fio

Crimpe conectores RJ45 com precisão e facilidade usando o Alicate Simples RJ45 HY-210C GC (Código 8320). Fabricado pela GC (Gigabit Cables), oferece design simples e robusto para crimpagem profissional, compatibilidade com RJ45, suporte para cabos UTP e STP, função de corte de fio integrada, mandíbulas de aço temperado para durabilidade, comprimento de aproximadamente 190 mm, peso leve e portátil, acabamento em preto com detalhes em cinza e design ergonômico. Ideal para técnicos de rede, instaladores de cabeamento estruturado, profissionais de TI, eletricistas e qualquer pessoa que trabalhe com cabos de rede Ethernet.

Características Principais

• Tipo: alicate crimpador simples (sem ratchet/catraca).
• Compatibilidade de conectores:
• RJ45: conector de 8 pinos (padrão Ethernet Cat5e, Cat6, Cat6A).
• Compatibilidade de cabos:
• UTP (Unshielded Twisted Pair): cabos sem blindagem (padrão Ethernet).
• STP (Shielded Twisted Pair): cabos blindados (maior proteção eletromagnética).
• Mandíbulas: aço temperado de alta qualidade para durabilidade e precisão.
• Função de corte: lâmina integrada para corte de fios.
• Comprimento: aproximadamente 190 mm (tamanho compacto e portátil).
• Peso: leve (aproximadamente 150-180g).
• Material: aço temperado (mandíbulas) + plástico técnico (corpo e cabo).
• Cor: preto com detalhes em cinza/prata.
• Empunhadura: ergonômica com revestimento em plástico para melhor grip.
• Design simples: sem catraca (ratchet), operação manual direta.
• Precisão: crimpagem uniforme e confiável em conectores RJ45/RJ12/RJ11.
• Durabilidade: construção robusta para uso profissional intenso.

Usos Recomendados

• Instalação de cabeamento estruturado: crimpagem de cabos Ethernet em redes corporativas.
• Manutenção de redes: reparo e substituição de cabos de rede danificados.
• Profissionais de TI: criação de cabos customizados para diferentes comprimentos.
• Técnicos de rede: instalação de redes locais (LAN) em escritórios e residências.
• Instaladores de telecomunicações: crimpagem de conectores RJ12/RJ11 para telefone.
• Eletricistas: trabalho com cabeamento de rede em instalações elétricas.
• Uso doméstico: criação de cabos de rede personalizados para home office.
• Treinamento e educação: aprendizado prático de crimpagem de conectores.

Vantagens

• Versatilidade: compatível com RJ45, RJ12 e RJ11 em um único alicate.
• Suporte UTP e STP: funciona com diferentes tipos de cabos de rede.
• Corte integrado: lâmina para corte de fios elimina necessidade de ferramenta adicional.
• Mandíbulas de aço temperado: durabilidade e precisão garantidas.
• Portabilidade: tamanho compacto (190 mm) e peso leve facilitam transporte.
• Ergonomia: empunhadura confortável para uso prolongado.
• Precisão profissional: crimpagem uniforme e confiável.
• Custo-benefício: solução simples e eficaz para crimpagem.
• Qualidade GC: marca reconhecida em cabeamento estruturado.
• Design robusto: construção durável para uso intenso.

Especificações Técnicas

A tabela de especificações técnicas foi adicionada acima.

Instruções de Uso

1. Preparar o cabo: retire aproximadamente 20-25 mm de isolamento da extremidade do cabo UTP/STP.
2. Desembaraçar os fios: separe e desembarace os 8 fios internos do cabo (cores padrão: branco/laranja, laranja, branco/verde, azul, branco/azul, verde, branco/marrom, marrom).
3. Ordenar os fios: organize os fios conforme o padrão desejado:

• Padrão T568A: branco/verde, verde, branco/laranja, azul, branco/azul, laranja, branco/marrom, marrom.
• Padrão T568B: branco/laranja, laranja, branco/verde, azul, branco/azul, verde, branco/marrom, marrom.

1. Aparar os fios: corte os fios com o alicate para deixar aproximadamente 12-13 mm de comprimento (para encaixar no conector RJ45).
2. Inserir no conector: insira os 8 fios no conector RJ45 na ordem correta, certificando-se de que cada fio toca o contato de cobre no fundo do conector.
3. Crimpar: coloque o conector RJ45 nas mandíbulas do alicate e aperte com força firme e uniforme até ouvir um clique ou sentir resistência. O alicate deve crimpar os 8 contatos simultaneamente.
4. Verificar crimpagem: retire o conector e verifique se:

• Os contatos de cobre estão bem pressionados nos fios.
• O isolamento do cabo está bem preso no conector (strain relief).
• Não há fios soltos ou desconectados.

1. Testar a conexão: use um testador de cabo RJ45 para verificar se a crimpagem foi bem-sucedida (todos os 8 pinos devem estar conectados).
2. Cortar fios soltos: use a lâmina integrada do alicate para cortar qualquer fio que ultrapasse o conector.

Conteúdo da Embalagem

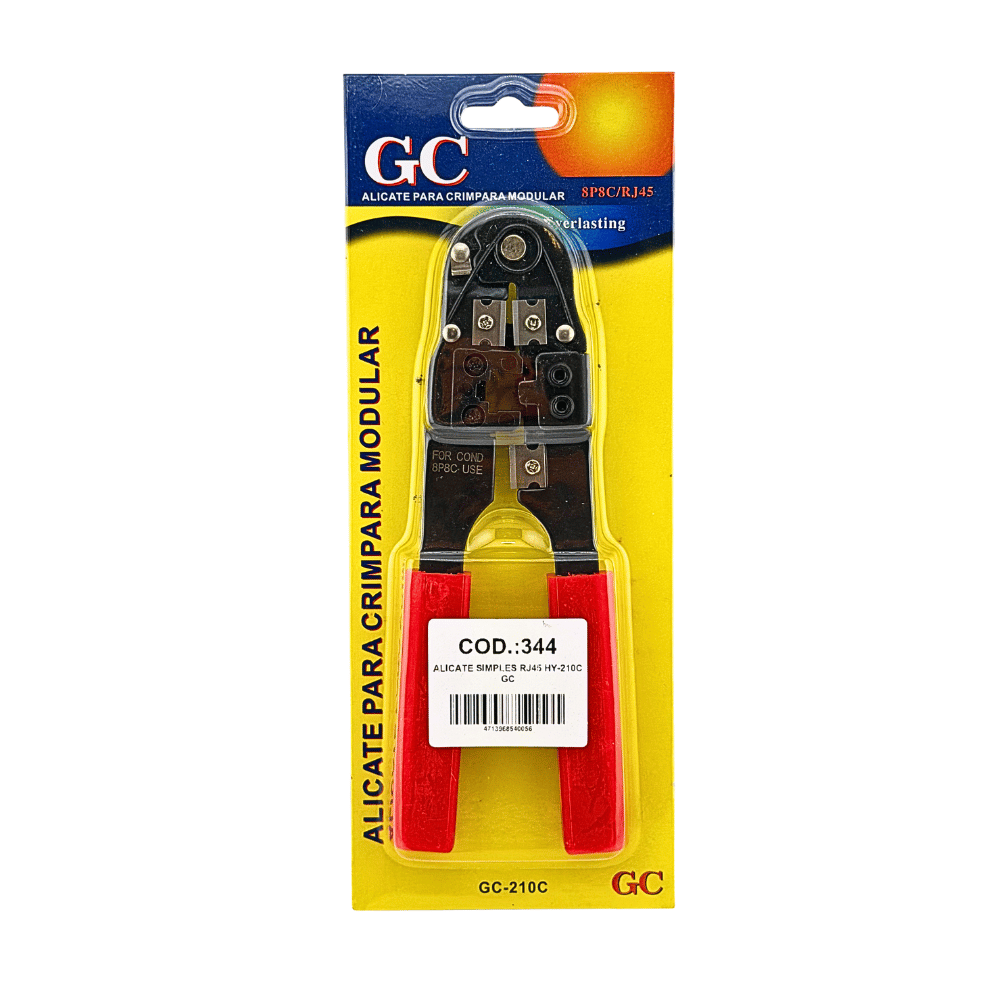

• 1× Alicate Crimpador RJ45 HY-210C GC
• Embalagem em blister com cardboard backing
• FAQ

1. Qual a diferença entre RJ45, RJ12 e RJ11?

• RJ45: 8 pinos (Ethernet, padrão Cat5e/Cat6). RJ12: 6 pinos (telefone). RJ11: 4 pinos (telefone antigo). Este alicate é compatível com todos os três.

1. Qual a diferença entre UTP e STP?

• UTP (Unshielded Twisted Pair): sem blindagem, padrão Ethernet. STP (Shielded Twisted Pair): com blindagem, melhor proteção eletromagnética. Este alicate funciona com ambos.

1. Qual o padrão correto de cores (T568A ou T568B)?

• Ambos são válidos. T568A é recomendado para instalações novas. T568B é comum em instalações existentes. O importante é consistência — use o mesmo padrão em ambas as extremidades do cabo.

1. Qual a diferença entre alicate simples e com ratchet?

• Simples: operação manual, requer pressão constante. Com ratchet: catraca automática que crimpa com menos esforço. Este é simples.

1. Quantas vezes posso usar o alicate?

• O alicate é durável e pode ser usado centenas de vezes. Com manutenção adequada, dura vários anos.

1. Como saber se a crimpagem foi bem-sucedida?

• Use um testador de cabo RJ45 (continuidade). Todos os 8 pinos devem estar conectados. Se algum pino não conectar, refaça a crimpagem.

1. Qual a profundidade de crimpagem recomendada?

• O alicate deve crimpar até que os contatos de cobre penetrem completamente nos fios (aproximadamente 12-13 mm de fio dentro do conector).

1. Posso usar o alicate para cortar outros tipos de fio?

• A lâmina integrada é projetada para fios de rede (até aproximadamente 0,75 mm de diâmetro). Não use para cortar fios muito grossos ou outros materiais.

Homologação e Conformidade

• Tipo: Alicate crimpador simples (sem ratchet).
• Modelo: HY-210C GC.
• Marca: GC (Gigabit Cables).
• Compatibilidade de conectores: RJ45 (8 pinos), RJ12 (6 pinos), RJ11 (4 pinos).
• Compatibilidade de cabos: UTP (Unshielded Twisted Pair), STP (Shielded Twisted Pair).
• Mandíbulas: aço temperado.
• Comprimento: aproximadamente 190 mm.
• Peso: aproximadamente 150-180g.
• Material: aço temperado (mandíbulas) + plástico técnico (corpo e cabo).
• Função de corte: lâmina integrada para fios de rede.
• Padrões de crimpagem: T568A, T568B.
• Origem: Made in China.

Avisos Importantes

• Não force excessivamente: aperte o alicate com força firme, mas não force demais, pois pode danificar o conector ou o alicate.
• Verificar ordem de cores: antes de crimpar, verifique se os fios estão na ordem correta (T568A ou T568B).
• Comprimento de fio: deixe aproximadamente 12-13 mm de fio dentro do conector para crimpagem adequada.
• Isolamento do cabo: certifique-se de que o isolamento do cabo está bem preso no conector (strain relief) para evitar danos.
• Teste após crimpagem: sempre teste a conexão com um testador de cabo RJ45 antes de usar em produção.
• Manutenção: limpe periodicamente as mandíbulas com pano macio e seco para evitar acúmulo de resíduos.
• Armazenamento: guarde em local seco e protegido de luz solar direta.
• Segurança: tenha cuidado com as lâminas afiadas do alicate. Não deixe ao alcance de crianças.
• Não use para outros fins: não use o alicate para cortar fios muito grossos ou outros materiais que não sejam fios de rede.

Garantia e SAC

• Garantia: conforme política do fabricante (padrão 90 dias contra defeitos de fabricação).
• Suporte técnico: conforme dados do fabricante GC/distribuidor.
