Conector RJ45 Vazado Passante 8P8C Cat6/Cat6A para Cabo 23 AWG com 100 Unidades Exbom CONT-RJ45C6V100 - 8518 Conector RJ45 Vazado Passante 8P8C Cat6/Cat6A para Cabo 23 AWG com 100 Unidades Exbom CONT-RJ45C6V100 - 8518

Montagem mais rápida e precisa de cabos de rede Cat6 e Cat6A

Visualize a ordem dos fios, atravesse os condutores pelo conector e realize uma crimpagem mais prática, organizada e confiável.

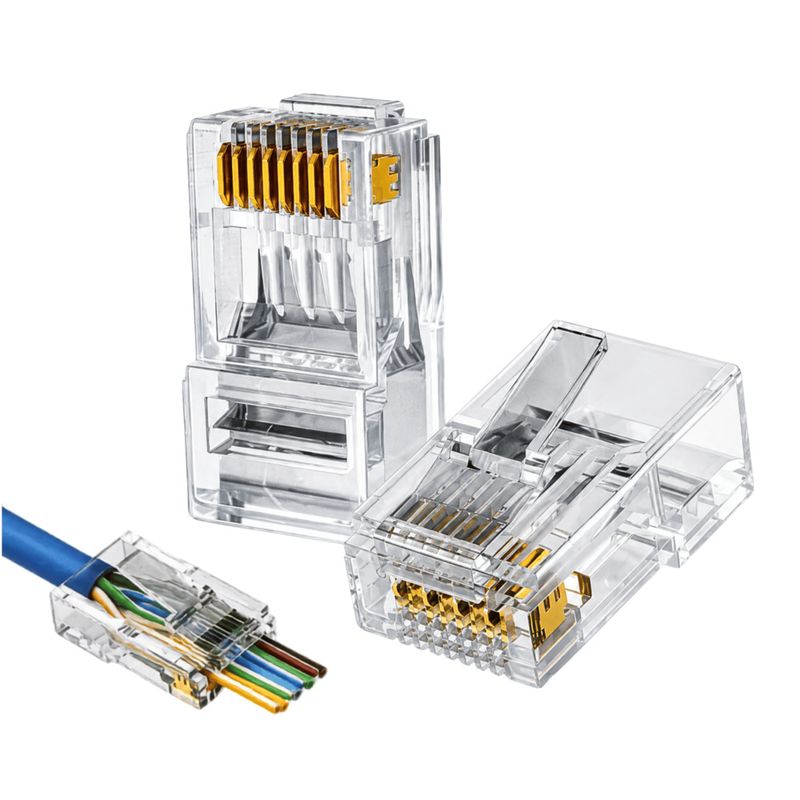

O Conector RJ45 Vazado Passante Exbom CONT-RJ45C6V100 foi desenvolvido para a montagem de cabos de rede Cat6 e Cat6A com condutores sólidos 23 AWG.

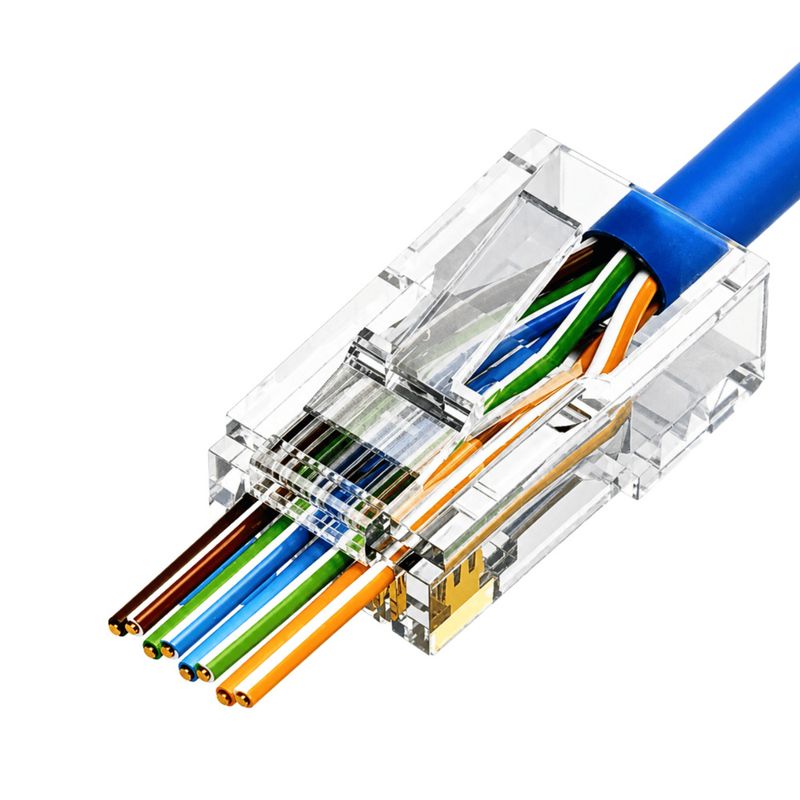

Seu sistema passante permite que os oito fios atravessem completamente a parte frontal do conector. Isso facilita a conferência da sequência de cores antes da crimpagem e ajuda a manter os condutores alinhados e próximos aos contatos metálicos.
Também conhecido como conector RJ45 vazado, plug RJ45 passante ou conector EZ-RJ45, o produto é indicado para instaladores, técnicos de redes, empresas de infraestrutura e usuários que precisam produzir cabos de rede com mais agilidade e menor risco de erro.

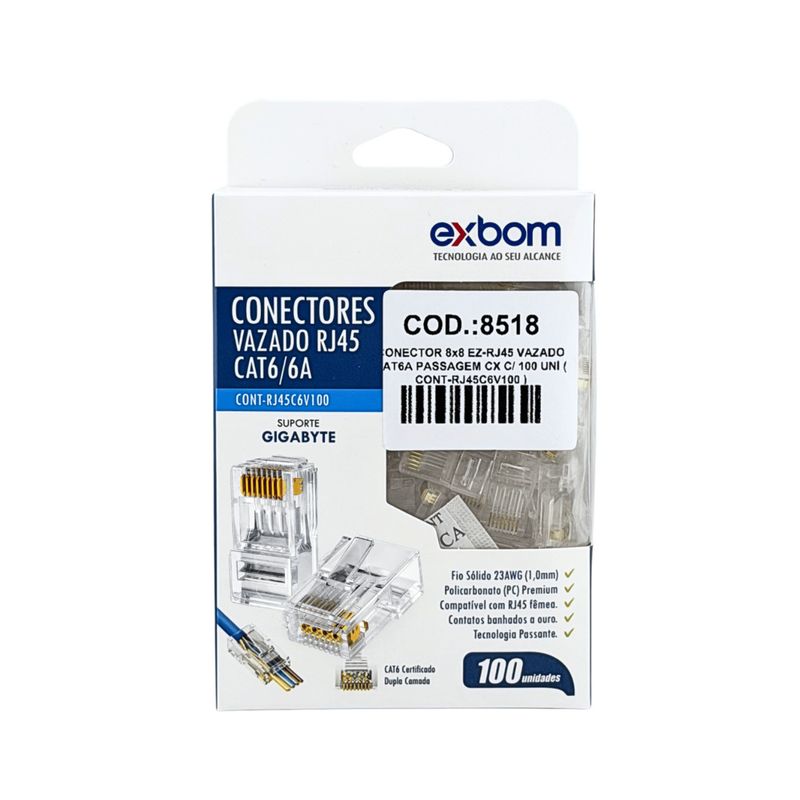

A embalagem contém 100 conectores RJ45 macho 8P8C, proporcionando excelente rendimento para instalações residenciais, comerciais e corporativas.

Principais benefícios

• Sistema vazado e passante para facilitar a montagem.
• Permite visualizar a sequência dos fios antes da crimpagem.
• Compatível com instalações Cat6 e Cat6A.
• Padrão RJ45 macho 8P8C.
• Indicado para cabos com condutores sólidos 23 AWG.
• Possui 8 contatos banhados a ouro.
• Corpo transparente em policarbonato PC Premium.
• Estrutura interna em dupla camada.
• Ajuda a reduzir erros na organização dos condutores.
• Embalagem econômica com 100 unidades.

O que é

É um conector RJ45 macho passante, utilizado nas extremidades de cabos de rede Ethernet.
Diferentemente de um conector RJ45 convencional, o modelo vazado possui aberturas na parte frontal que permitem que os fios atravessem o corpo do plug durante a montagem.
Após a conferência da sequência e a crimpagem, o excesso dos condutores deve ser cortado rente à parte frontal do conector com uma ferramenta apropriada.

Características

• Conector RJ45 macho.
• Configuração 8P8C.
• Sistema vazado ou passante.
• Identificação EZ-RJ45.
• Categoria Cat6/Cat6A.
• Indicado para fio sólido 23 AWG.
• Corpo transparente.
• Fabricado em policarbonato PC Premium.
• Estrutura em dupla camada.
• Oito contatos banhados a ouro.
• Compatível com conexões RJ45 fêmea.
• Indicado para redes Ethernet e aplicações Gigabit, conforme a infraestrutura utilizada.

Usos recomendados

• Montagem de cabos de rede Ethernet.
• Instalações residenciais e comerciais.
• Cabeamento estruturado.
• Redes corporativas.
• Computadores e notebooks.
• Roteadores e modems.
• Switches e hubs de rede.
• Access points.
• Smart TVs e TV Box.
• Consoles de videogame.
• Câmeras de segurança IP.
• Sistemas de automação.
• Produção de patch cords.
• Manutenção e reparo de cabos de rede.

Vantagens do conector passante

O sistema passante facilita a visualização dos condutores e permite confirmar se a sequência de cores foi organizada corretamente antes da crimpagem.
Como os fios atravessam a parte frontal do conector, também é possível puxá-los até que a capa externa do cabo fique bem posicionada dentro do plug.
Esse processo ajuda a obter:

• Melhor alinhamento dos condutores.
• Maior proximidade dos fios com os contatos.
• Menor risco de inversão da sequência.
• Crimpagem mais organizada.
• Redução de perdas por montagem incorreta.
• Maior produtividade em instalações com vários pontos de rede.

Especificações técnicas

• Produto: Conector para cabo de rede
• Tipo: RJ45 macho vazado e passante
• Identificação: EZ-RJ45
• Configuração: 8P8C
• Categoria: Cat6/Cat6A
• Tipo de condutor indicado: Fio sólido
• Bitola indicada: 23 AWG
• Referência dimensional: 1,0 mm, conforme informação da embalagem
• Quantidade de contatos: 8 contatos
• Acabamento dos contatos: Banhados a ouro
• Material: Policarbonato PC Premium
• Cor: Transparente
• Estrutura: Dupla camada
• Sistema de montagem: Passagem dos fios pela parte frontal
• Compatibilidade: Conexões RJ45 fêmea
• Aplicação: Montagem de cabos Ethernet
• Quantidade na embalagem: 100 unidades
• Marca: Exbom
• Modelo: CONT-RJ45C6V100
• Código do produto: 8518
• EAN: 7899718720461
• Garantia: 6 meses, conforme informação da embalagem

Como funciona

Os oito condutores do cabo são organizados conforme o padrão T568A ou T568B e inseridos no conector.
Como o plug possui a parte frontal vazada, os fios atravessam o conector e ficam visíveis do outro lado. Dessa forma, é possível conferir a ordem das cores antes de realizar a crimpagem.
Durante a prensagem, uma ferramenta compatível fixa os contatos metálicos nos condutores e corta o excesso dos fios rente à extremidade do conector.

Conector passante ou conector convencional

Conector RJ45 passante

• Os fios atravessam a parte frontal.
• Facilita a conferência da sequência.
• Permite ajustar melhor o comprimento dos condutores.
• Ajuda a reduzir erros de montagem.
• Requer ferramenta apropriada para crimpagem e corte.

Conector RJ45 convencional

• Os fios permanecem dentro do corpo do conector.
• Exige corte prévio no comprimento correto.
• A conferência da posição pode ser mais difícil.
• Pode ser utilizado com alicates convencionais compatíveis.

Para instalações frequentes ou montagem de vários cabos, o sistema passante pode oferecer maior agilidade e padronização.

Instruções de uso

1. Corte o cabo de rede no comprimento desejado.
2. Remova cuidadosamente uma pequena parte da capa externa.
3. Separe e organize os quatro pares de fios.
4. Posicione os condutores conforme o padrão T568A ou T568B.
5. Alinhe os oito fios.
6. Insira os condutores até que atravessem a frente do conector.
7. Confira visualmente a sequência das cores.
8. Verifique se a capa externa do cabo entrou na área de fixação do plug.
9. Utilize um alicate apropriado para conectores RJ45 passantes.
10. Realize a crimpagem e o corte do excesso dos fios.
11. Teste o cabo com um testador de rede antes da utilização.

Avisos e condições de uso

• Utilize uma ferramenta compatível com conectores RJ45 passantes.
• Alicates convencionais podem não realizar o corte frontal dos condutores.
• Verifique a categoria, a bitola e o diâmetro do cabo antes da compra.
• Produto indicado para condutores sólidos 23 AWG.
• O desempenho final depende do cabo, da crimpagem, dos equipamentos e da infraestrutura utilizada.
• O cabo de rede apresentado nas imagens é meramente ilustrativo.
• Alicate de crimpagem e testador de rede não acompanham o produto.
• Não utilize em conexões telefônicas RJ11.
• Armazene os conectores em local seco e protegido de umidade.

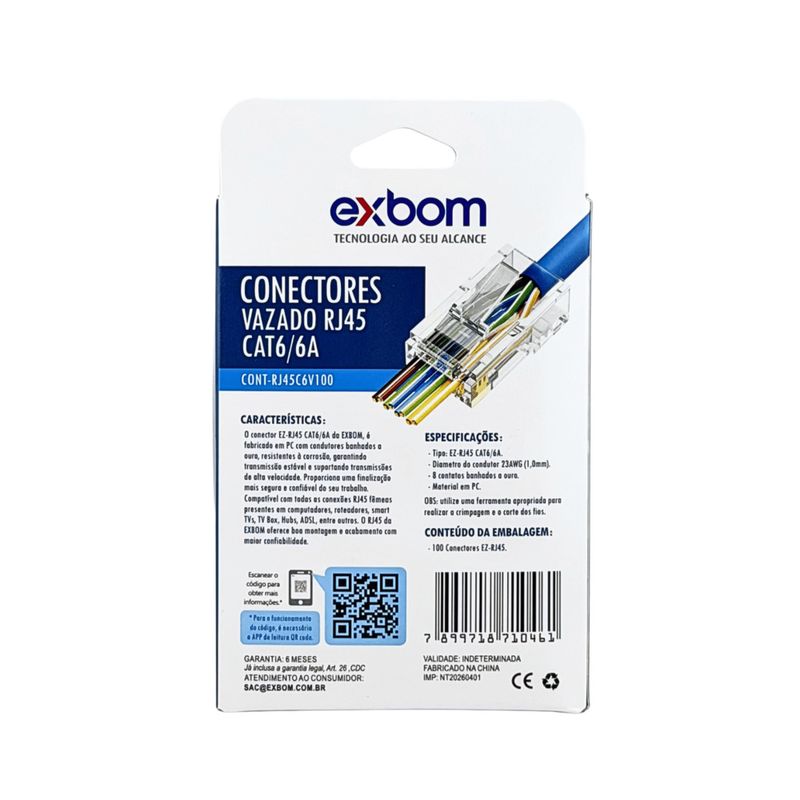

Conteúdo da embalagem

• 100 conectores RJ45 vazados e passantes Cat6/Cat6A Exbom.

Garantia

6 meses de garantia, conforme informação apresentada na embalagem do fabricante.

Perguntas frequentes

O que significa conector RJ45 vazado?

Significa que os condutores do cabo atravessam a parte frontal do conector, permitindo conferir a sequência antes da crimpagem.

É o mesmo que conector RJ45 passante?

Sim. Também pode ser encontrado como plug RJ45 passante, conector vazado, conector de passagem ou EZ-RJ45.

Serve para cabo Cat6?

Sim. O fabricante informa compatibilidade com cabos Cat6 e Cat6A.

Serve para fio sólido?

Sim. O produto é indicado para condutores sólidos 23 AWG.

Precisa de um alicate específico?

Recomenda-se utilizar um alicate compatível com conectores passantes, capaz de crimpar o plug e cortar os fios que atravessam a parte frontal.

Os contatos são banhados a ouro?

Sim. O conector possui oito contatos banhados a ouro.

Pode ser utilizado em redes Gigabit?

Sim, desde que o cabo, a crimpagem, os equipamentos e toda a infraestrutura também sejam compatíveis.

A embalagem acompanha cabo de rede?

Não. A embalagem contém somente os 100 conectores RJ45.

Pode ser usado em cabo Cat5e?

O fabricante identifica o produto para Cat6 e Cat6A. A compatibilidade física com outro cabo depende da bitola e das dimensões dos condutores.

Mais praticidade para montar cabos de rede com sequência visível, corte preciso e acabamento profissional.
