Conector XLR Macho 90 Graus - Conector Áudio Profissional, 3 Pinos - 8312

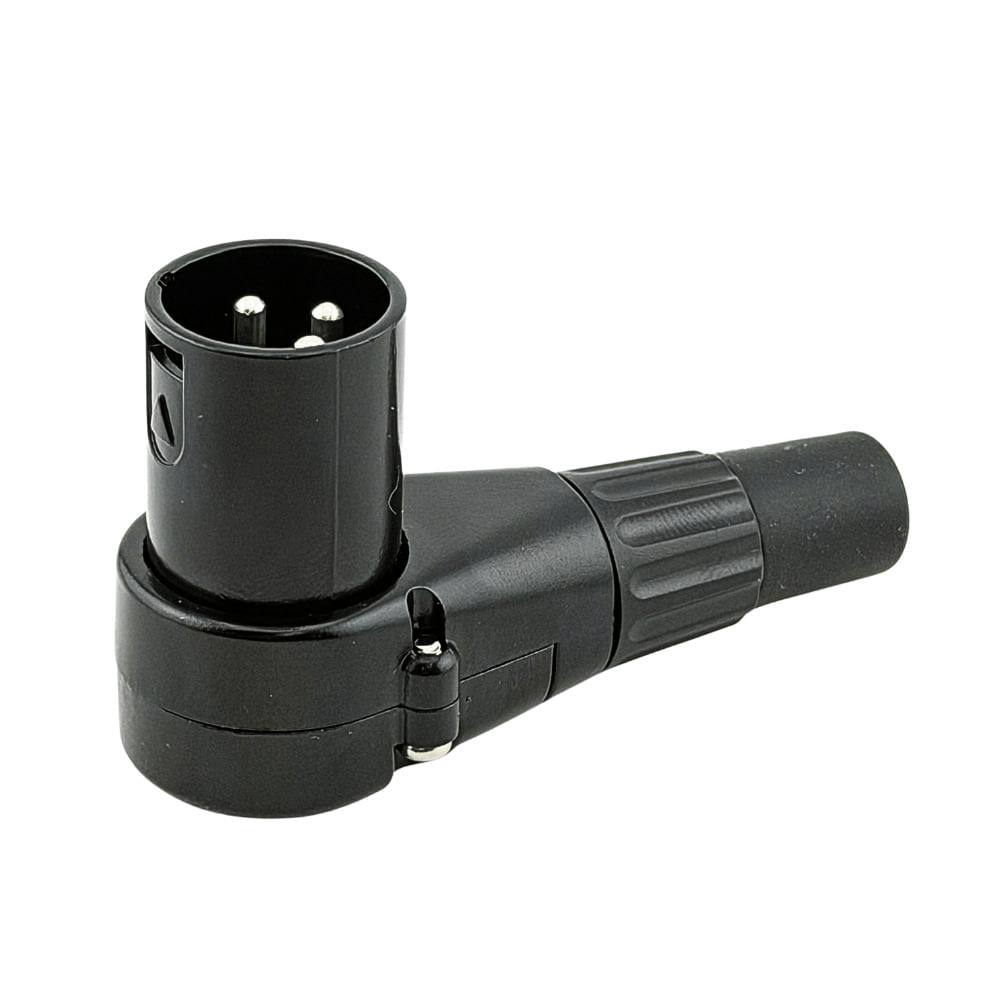

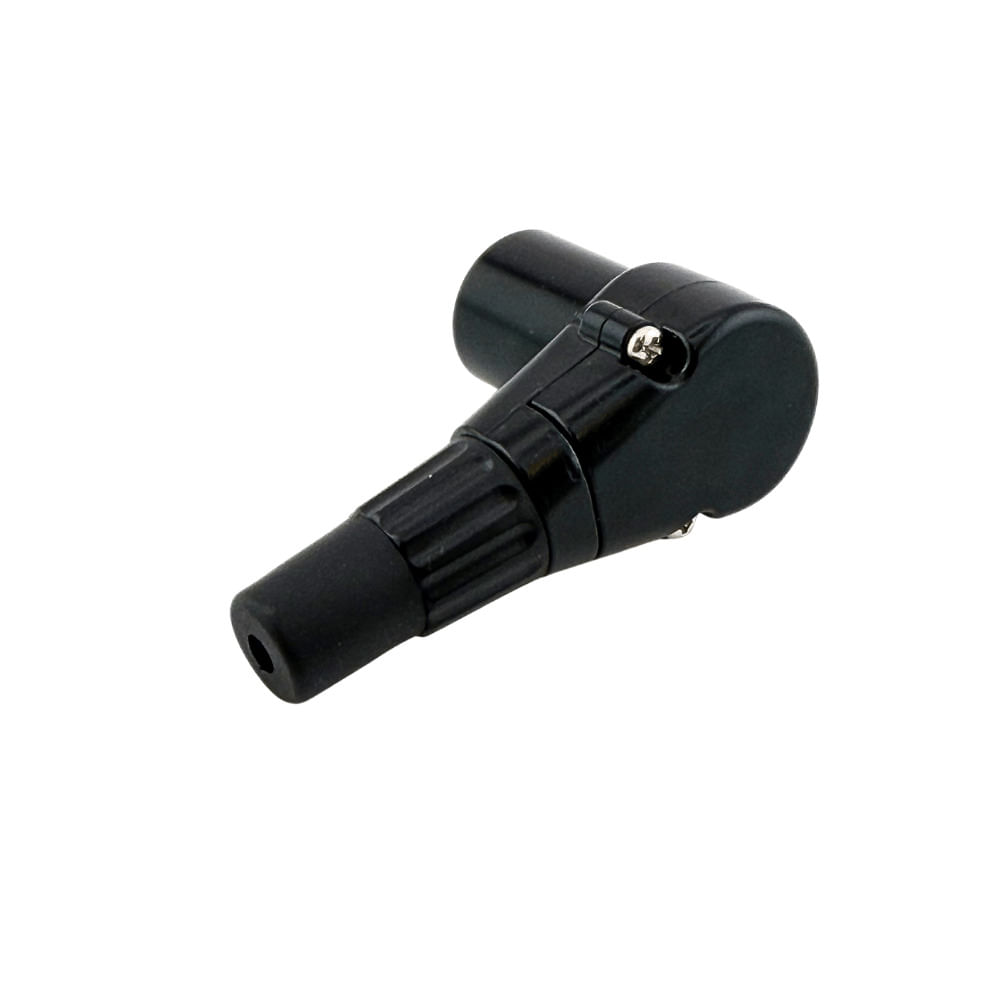

Conector XLR Macho 90 Graus — HIPEN (Código 8312) — Conector Áudio Profissional, 3 Pinos, Ângulo Reto, Níquel

Conecte seus equipamentos de áudio profissional com segurança e praticidade usando o Conector XLR Macho 90 Graus HIPEN (Código 8312). Fabricado pela HIPEN, oferece configuração de 3 pinos (padrão XLR), ângulo reto de 90 graus para instalações em espaços limitados, contatos banhados a níquel para melhor condução de sinal, corpo em liga de zinco resistente, compatibilidade universal com cabos XLR padrão e design profissional. Ideal para estúdios de áudio, salas de conferência, igrejas, teatros, eventos ao vivo, instalações de som ambiente e qualquer aplicação que necessite conexão XLR confiável com ângulo reto.

Características Principais

• Tipo de conector: XLR macho (plugue).
• Configuração: 3 pinos (padrão profissional: pino 1 = terra, pino 2 = fase +, pino 3 = fase -).
• Ângulo: 90 graus (ângulo reto) para instalações em espaços reduzidos ou quando o cabo precisa virar em ângulo.
• Contatos: banhados a níquel para melhor condução de sinal e resistência à corrosão.
• Corpo: liga de zinco (zamak) resistente e durável.
• Diâmetro do pino: 7 mm (padrão XLR).
• Compatibilidade: funciona com conectores XLR fêmea padrão (3 pinos, 7 mm).
• Impedância: 50-70 ohms (padrão de áudio profissional).
• Resistência de contato: máximo 50 mO (miliohms).
• Isolamento: material plástico de alta qualidade.
• Cor: preto com acabamento profissional.
• Peso: leve e compacto.
• Certificação: conforme padrões de áudio profissional (IEC 61076-2-103).

Usos Recomendados

• Estúdios de áudio: conexão de microfones, monitores, interfaces de áudio em racks.
• Salas de conferência e videoconferência: conexão de sistemas de áudio profissional.
• Igrejas e templos: instalação de sistemas de som ambiente e microfones.
• Teatros e salas de espetáculo: conexão de equipamentos de som cênico.
• Eventos ao vivo: instalação de sistemas de PA (Public Address) e monitores.
• Instalações de som ambiente: conexão em parede ou rack para distribuição de áudio.
• Salas de aula e auditórios: sistemas de amplificação e reforço de áudio.
• Produção de vídeo: conexão de microfones e equipamentos de áudio em set.

Vantagens

• Ângulo reto: 90 graus permite instalação em espaços limitados, evitando danos ao cabo.
• Contatos níquel: melhor condução de sinal e resistência à corrosão.
• Compatibilidade universal: funciona com qualquer conector XLR fêmea padrão (3 pinos).
• Construção robusta: corpo em liga de zinco resiste a uso profissional intenso.
• Padrão profissional: certificado conforme IEC 61076-2-103.
• Impedância correta: 50-70 ohms garante transmissão de áudio de qualidade.
• Instalação segura: pinos bem ajustados evitam desconexões acidentais.
• Qualidade HIPEN: marca reconhecida em conectores profissionais.

Especificações Técnicas

A tabela de especificações técnicas foi adicionada acima.

Instruções de Uso

1. Preparar o cabo: retire aproximadamente 10-15 mm de isolamento da extremidade do cabo XLR.
2. Separar os fios: separe os 3 fios internos (terra, fase +, fase -) e remova o isolamento de cada um (aproximadamente 5 mm).
3. Identificar os pinos:

• Pino 1 (terra/GND): geralmente fio blindagem (preto ou cinza).
• Pino 2 (fase +/hot): geralmente fio vermelho ou branco.
• Pino 3 (fase -/cold): geralmente fio azul ou preto.

1. Soldar os fios: solde cada fio ao pino correspondente usando ferro de solda (25-40W) e solda de boa qualidade.
2. Verificar isolamento: certifique-se de que não há fios soltos ou contatos entre pinos.
3. Encaixar o conector: encaixe o conector no cabo, alinhando o ângulo de 90 graus conforme necessário.
4. Testar a conexão: use um testador de continuidade ou multímetro para verificar se a conexão está correta.

Conteúdo da Embalagem

• 1× Conector XLR Macho 90 Graus (Código 8312)
• Embalagem em saquinho com etiqueta

FAQ

1. Qual a diferença entre XLR macho e fêmea?

• XLR macho: possui pinos que entram no conector fêmea. XLR fêmea: possui receptáculos que recebem os pinos do macho. Este é macho.

1. Por que usar ângulo de 90 graus?

• O ângulo reto permite instalação em espaços limitados, evita danos ao cabo quando ele precisa virar em ângulo reto, e reduz tensão mecânica no conector.

1. Quantos pinos tem um XLR?

• Padrão profissional: 3 pinos (terra, fase +, fase -). Existem variações com 4, 5 ou mais pinos, mas 3 é o mais comum.

1. Qual a impedância correta?

• 50-70 ohms para áudio profissional. Este conector segue esse padrão.

1. Preciso soldar ou existe versão com parafuso?

• Este modelo requer solda. Existem versões com parafuso (push-on), mas são menos comuns em conectores XLR macho.

1. Funciona com conectores XLR fêmea padrão?

• Sim, é totalmente compatível com conectores XLR fêmea padrão (3 pinos, 7 mm de diâmetro).

Homologação e Conformidade

• Padrão: IEC 61076-2-103 (XLR profissional).
• Tipo: Macho (plugue).
• Configuração: 3 pinos.
• Ângulo: 90 graus (ângulo reto).
• Diâmetro do pino: 7 mm.
• Contatos: banhados a níquel.
• Corpo: liga de zinco (zamak).
• Impedância: 50-70 ohms.
• Resistência de contato: máximo 50 mO.
• Isolamento: material plástico de alta qualidade.
• Temperatura operacional: -20°C a +70°C.
• Umidade operacional: 5% a 90% RH (sem condensação).
• Certificação: conforme padrões de áudio profissional.
• Origem: Made in China.
• Fabricante/Distribuidor: HIPEN.

Avisos Importantes

• Soldagem correta: use ferro de solda adequado (25-40W) e solda de boa qualidade (60/40 ou 63/37 estanho/chumbo).
• Isolamento dos fios: certifique-se de que os fios não estão em contato entre si após a soldagem.
• Ordem dos pinos: respeite a ordem correta (pino 1 = terra, pino 2 = fase +, pino 3 = fase -) para evitar problemas de fase.
• Teste de continuidade: sempre teste a conexão com multímetro antes de usar em produção.
• Ângulo de 90 graus: certifique-se de que o ângulo está alinhado conforme necessário para sua instalação.
• Manutenção: limpe periodicamente os contatos com álcool isopropílico e pano macio para evitar oxidação.
• Armazenamento: guarde em local seco e protegido de luz solar direta.
• Compatibilidade: verifique se o conector XLR fêmea que você está usando é compatível (3 pinos, 7 mm).

Garantia e SAC

• Garantia: conforme política do fabricante (padrão 90 dias contra defeitos de fabricação).
• Suporte técnico: conforme dados do fabricante HIPEN/distribuidor.
