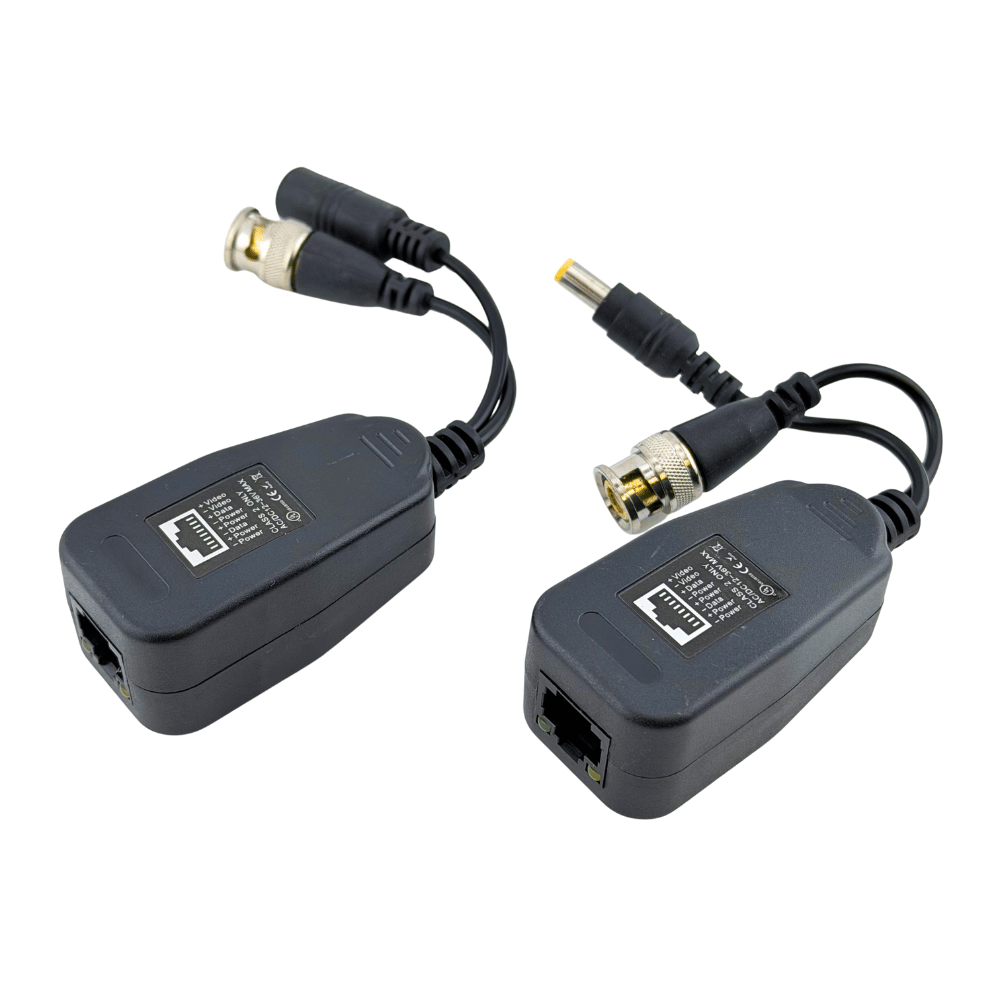

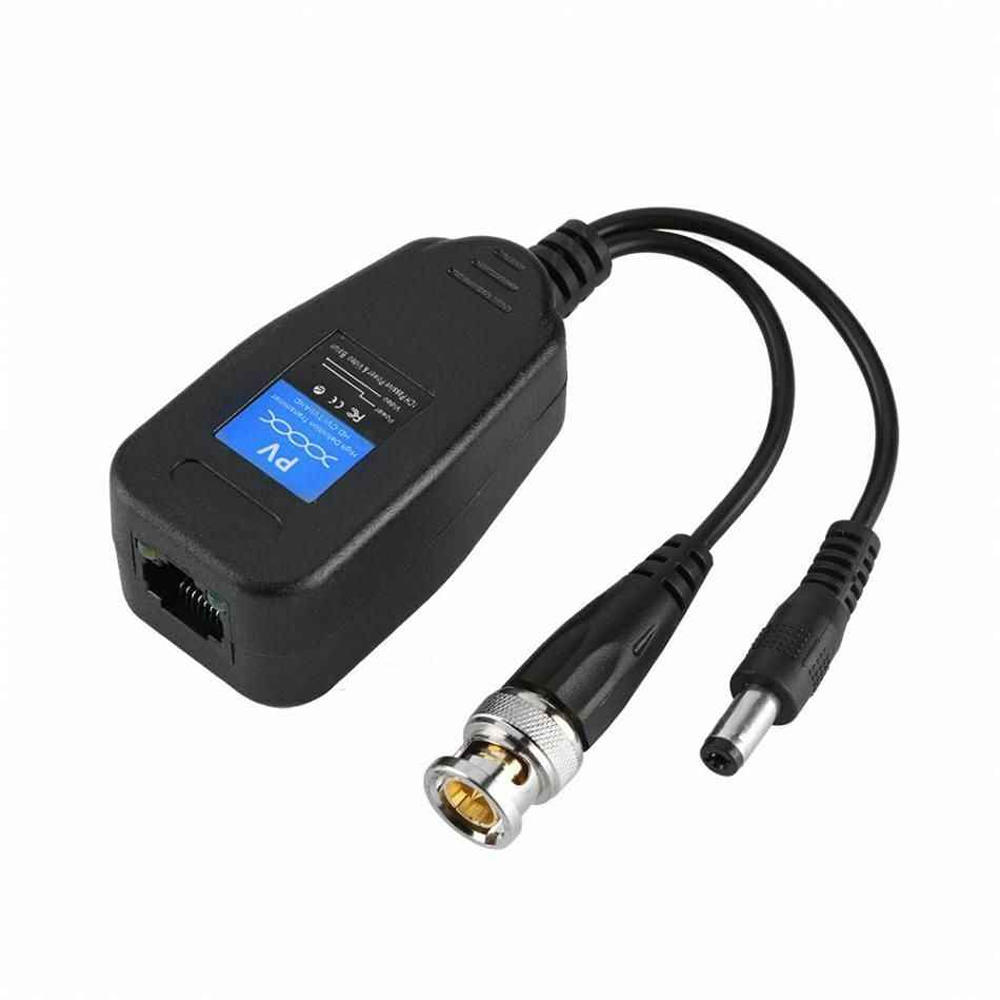

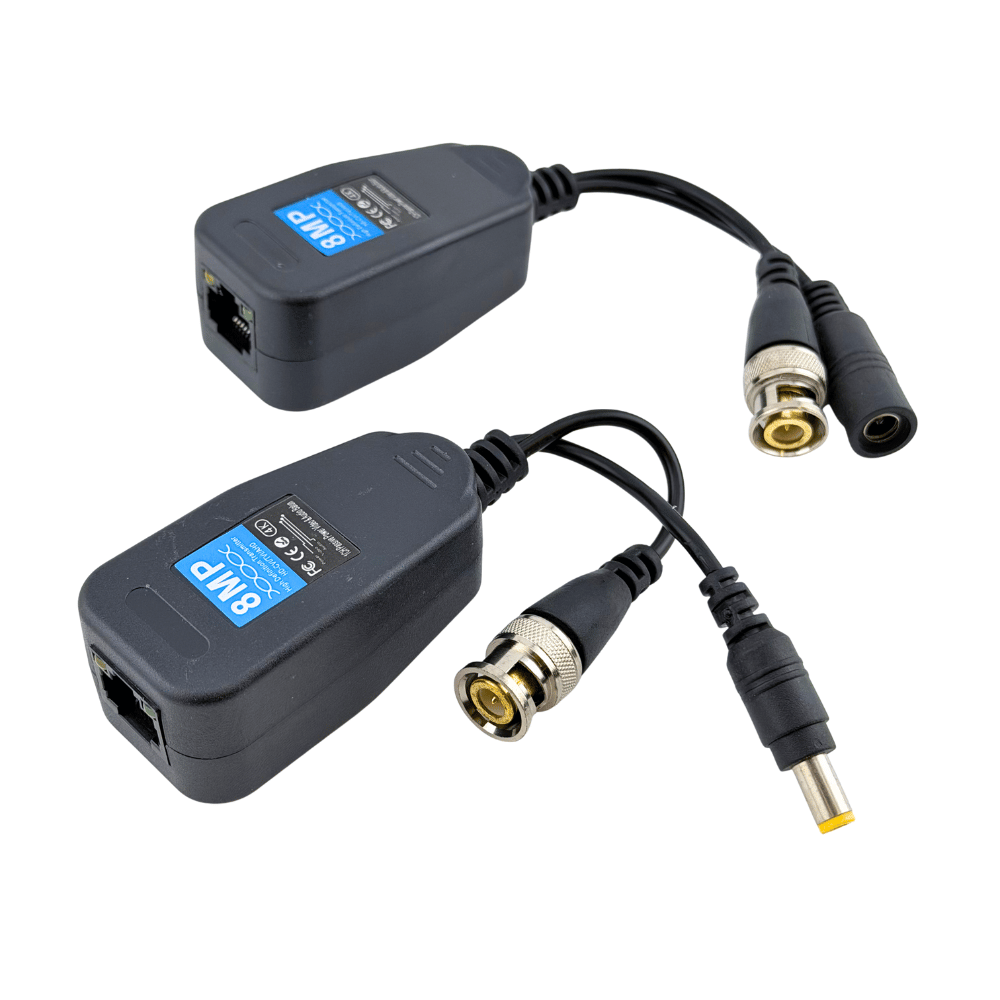

Conversor Balun Passivo RJ45 Lotus LT-A08 para CFTV

Leve o sinal de vídeo das suas câmeras analógicas por longas distâncias usando cabo de rede UTP com o Conversor Balun Passivo RJ45 Lotus LT-A08. Ele converte a impedância do vídeo (75 O coaxial) para 100 O (par trançado), permitindo transmitir por cabos Cat5e/Cat6 com excelente imunidade a ruído, reduzindo custos de cabeamento e facilitando a passagem em eletrodutos. Não requer alimentação e é compatível com CVBS e tecnologias HD analógicas (AHD/HD-TVI/HD-CVI).

Características Principais

• Conversão de impedância 75 O ? 100 O para uso de UTP (Cat5e/Cat6) em CFTV analógico.

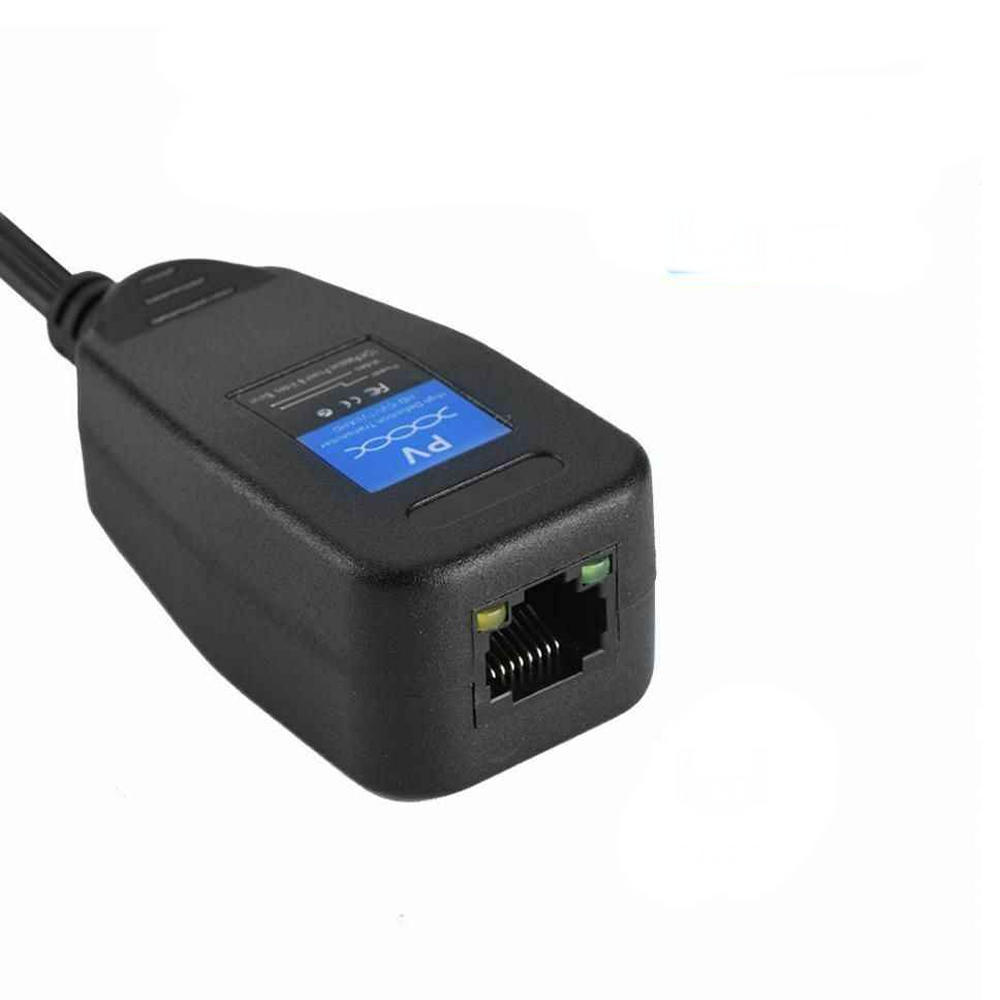

• Conector RJ45 para terminação rápida e padronizada em cabeamento estruturado.
• Compatível com CVBS e HD analógico (AHD/HD-TVI/HD-CVI) até 1080p.
• Passivo: dispensa alimentação externa.
• Alta imunidade a interferências (rejeição em modo comum do par trançado).
• Proteções integradas contra ESD/surtos de baixa energia (conforme lote).
• Instalação simples: “plugou, funcionou”.

Usos Recomendados

• CFTV em residências, comércios, condomínios e indústrias.
• Retrofit: substitua coaxial por UTP mantendo câmeras e DVRs existentes.
• Passagens longas e dutos estreitos onde o cabo UTP é mais prático.
• Integração com patch panels e tomadas RJ45 (organização do rack).

Vantagens

• Economia de cabeamento: UTP é mais acessível, leve e fácil de instalar.
• Melhor organização e padronização em racks e caixas de passagem.
• Menor suscetibilidade a ruído em instalações adequadas.
• Sem fonte de alimentação — menor ponto de falha.
• Compatível com múltiplas tecnologias de vídeo analógico.

Especificações Técnicas (texto)

• Tipo: Conversor balun passivo de vídeo (canal único).

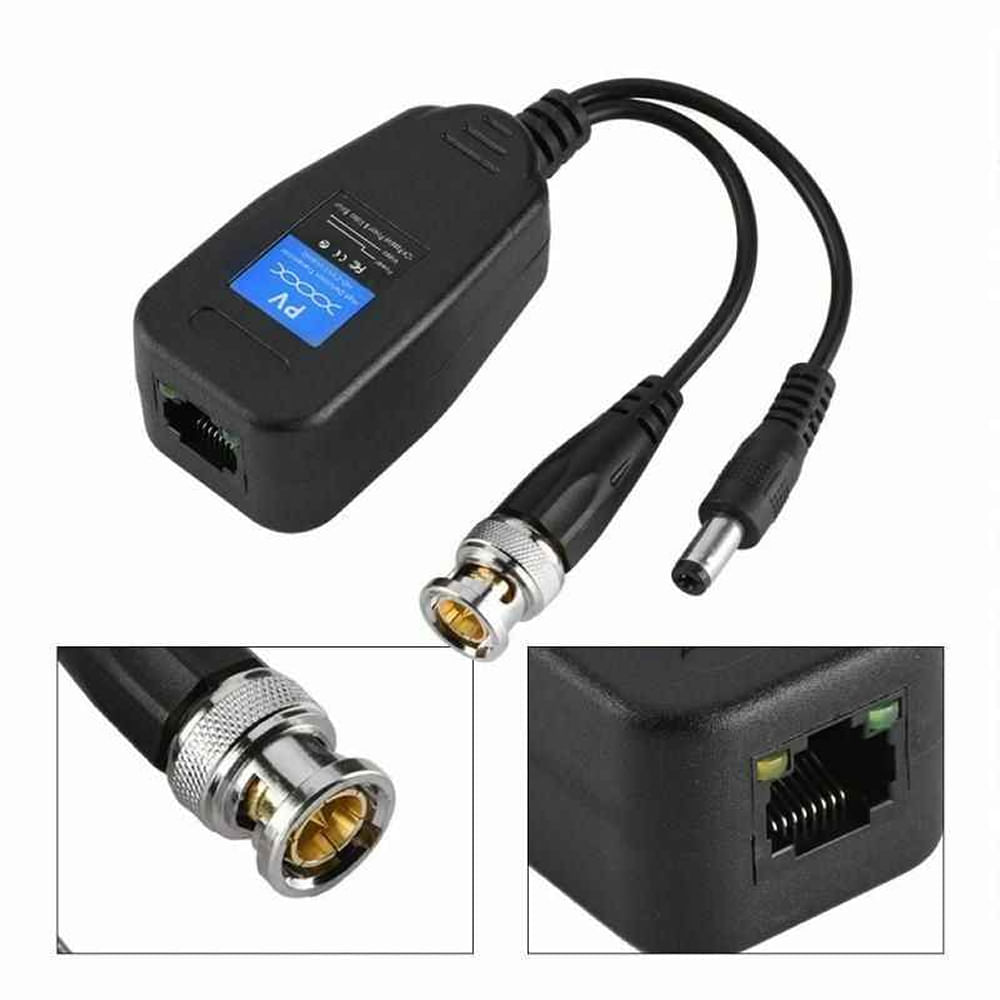

• Conectores: 1× BNC 75 O (lado câmera/DVR) e 1× RJ45 fêmea 8P8C (lado UTP).
• Cabo recomendado: UTP Cat5e/Cat6 100% cobre; 1 par dedicado por canal.
• Alcance típico:
• CVBS (analógico composto): até ~300–400 m.
• AHD/HD-TVI/HD-CVI 720p: até ~200–300 m.
• AHD/HD-TVI/HD-CVI 1080p: até ~150–250 m.
• Observação: alcances variam com qualidade do cabo, conectores, emendas e ambiente EMI.
• Largura de banda: 0–6 MHz (típico para vídeo analógico).
• CMRR (rejeição em modo comum): >60 dB (típico).
• Alimentação: não requer (passivo).
• Ambiente: uso interno; operação contínua.
• Construção: corpo em ABS/PC (ou metálico conforme lote), alívio de tração.

Instruções de Uso

1. Conecte o BNC do balun à câmera (ou ao DVR, na outra ponta).
2. Conecte o cabo UTP ao conector RJ45 do balun, usando um par trançado dedicado.
3. Na outra extremidade do enlace, repita o processo com o segundo balun (sempre em pares: TX/RX).
4. Mantenha o trançamento dos pares até a terminação e evite emendas.
5. Teste o vídeo no DVR/monitor; ajuste conexões caso perceba ruído/chuvisco.

Conteúdo da Embalagem

• 1x Conversor Balun Passivo RJ45 Lotus LT-A08 (canal único).

FAQ

1. Precisa de alimentação?

• Não. É um balun passivo.

1. Funciona com câmeras HD (AHD/TVI/CVI)?

• Sim, com alcances menores que CVBS. Verifique as distâncias recomendadas.

1. Posso usar qualquer par do UTP?

• Sim, mas use um par dedicado por canal e mantenha o trançamento até a terminação.

1. Posso passar vários canais no mesmo cabo?

• Sim. Um Cat5e tem 4 pares — até 4 canais (um por par), observando interferências e aterramento.

1. Precisa de crimpagem especial no RJ45?

• Utilize padrão T568B (ou T568A) consistente nas duas pontas; dedique um par ao vídeo.

Homologação e Conformidade

• Conformidade com diretriz RoHS.
• Segue boas práticas de cabeamento estruturado para CFTV analógico.

Avisos Importantes

• Use UTP 100% cobre; evite cabos CCA.
• Afaste o UTP de cabos de energia de alta corrente para reduzir interferências.
• Cada canal exige um par; não misture pares entre baluns.
• Alcances dependem diretamente da qualidade de cabo, conectores e ambiente eletromagnético.

Garantia e SAC

• Garantia: 90 dias contra defeitos de fabricação (salvo política do fabricante).
• Suporte técnico: conforme dados do fabricante/fornecedor na embalagem.
