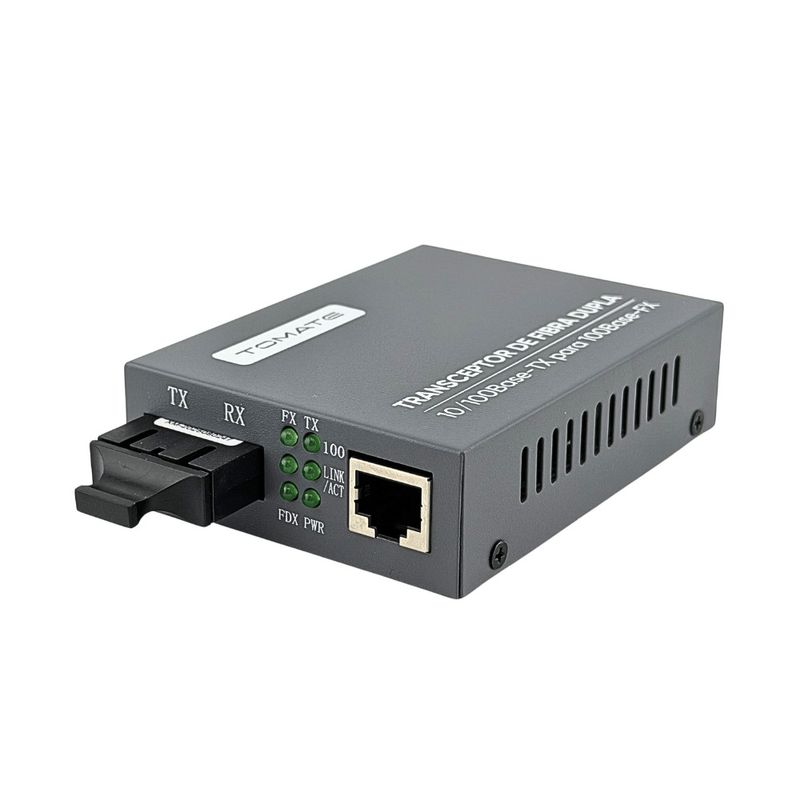

Conversor de Mídia Fibra Óptica 10/100Base-T (Cobre) / 100Base-SX/LX — Tomate MHD-100S — SC, monomodo 20 km, 1310 nm — EAN 7908227228098

O Tomate MHD-100S converte enlaces Ethernet de par trançado 10/100Base-T para fibra 100Base-FX (SX/LX), garantindo maiores distâncias, isolamento elétrico e imunidade a ruído. Conforme o manual impresso, opera com porta elétrica RJ45 10/100/1000 adaptável e porta óptica SC monomodo 9/125 µm a 1310 nm, com alcance de até 20 km. Indicado para interligações backbone, CFTV IP e links entre prédios com maior segurança e estabilidade.

Características Principais

• Conversão: 10/100Base-T (cobre) ? 100Base-FX (fibra)
• Porta elétrica: RJ45, velocidade 10/100/1000 Mbps adaptável
• Cabo metálico: UTP-SE ou superior; distância 100 m
• Porta óptica: conector SC, 1,25 Gbps, 1310 nm
• Fibra: monomodo 9/125 µm; alcance 20 km
• Método: store-and-forward; full/half-duplex adaptável
• Tabela MAC: 2K; memória de quadros: 1 Mbit
• Backplane: 4 Gbps; latência de rede: = 20 µs

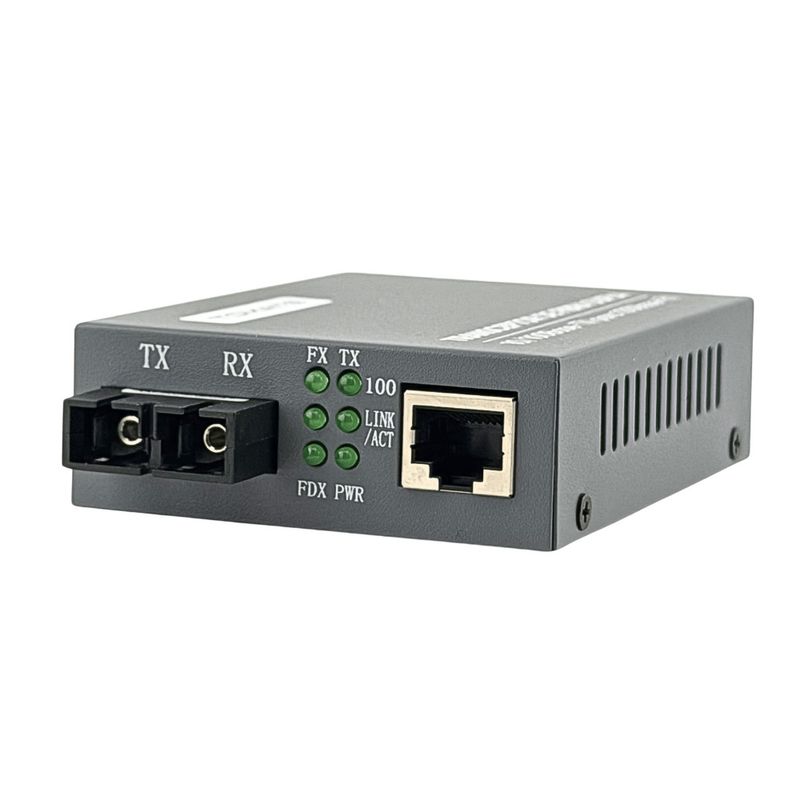

• LEDs de status: Power, FDX/COL, FX Link/Act, TX Link/Act, FX100, TX100
• Carcaça metálica cinza; dimensões: 94 × 70 × 26 mm

Usos Recomendados

• Interligação entre salas/prédios com até 20 km via fibra monomodo
• CFTV IP e redes corporativas que exigem isolamento elétrico
• Expansão de rede onde 100 m de cobre não são suficientes
• Ambientes com alta interferência eletromagnética (EMI/RFI)

Vantagens

• Estende enlaces de 100 m em cobre para até 20 km em fibra
• Imunidade a surtos/ruídos e maior confidencialidade de dados
• Operação estável, simples manutenção e monitoramento por LEDs
• Carcaça metálica compacta e robusta

Especificações Técnicas (da embalagem/manual)

• Marca: Tomate
• Modelo: MHD-100S
• Conversão: 10/100Base-T ? 100Base-FX
• Porta elétrica:
• Conector: RJ45
• Velocidade: 10/100/1000 Mbps adaptável
• Cabo: UTP-SE ou superior
• Distância: 100 m
• Porta óptica:
• Conector: SC
• Taxa: 1,25 Gbps
• Onda: 1310 nm
• Fibra: monomodo 9/125 µm
• Alcance: 20 km
• Desempenho:
• Método: armazenar e encaminhar (store-and-forward)
• Duplex: full/half-duplex adaptável
• Tabela MAC: 2K
• Memória de quadros: 1 Mbit
• Backplane: 4 Gbps
• Latência: = 20 µs
• Alimentação:
• Tipo: fonte externa
• Entrada: AC 100–240 V, 50/60 Hz

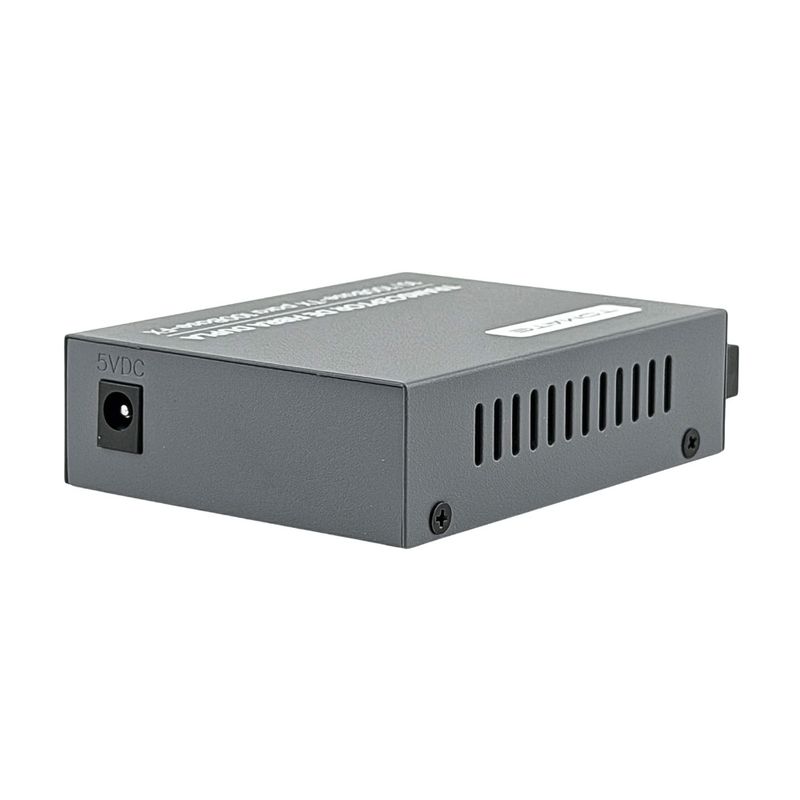

• Conector: tomada DC
• Operação: 5 V
• Consumo: 0,75 W ~ 2 W
• Estrutura:
• Material/cor: metal cinza
• Dimensões: 94 × 70 × 26 mm

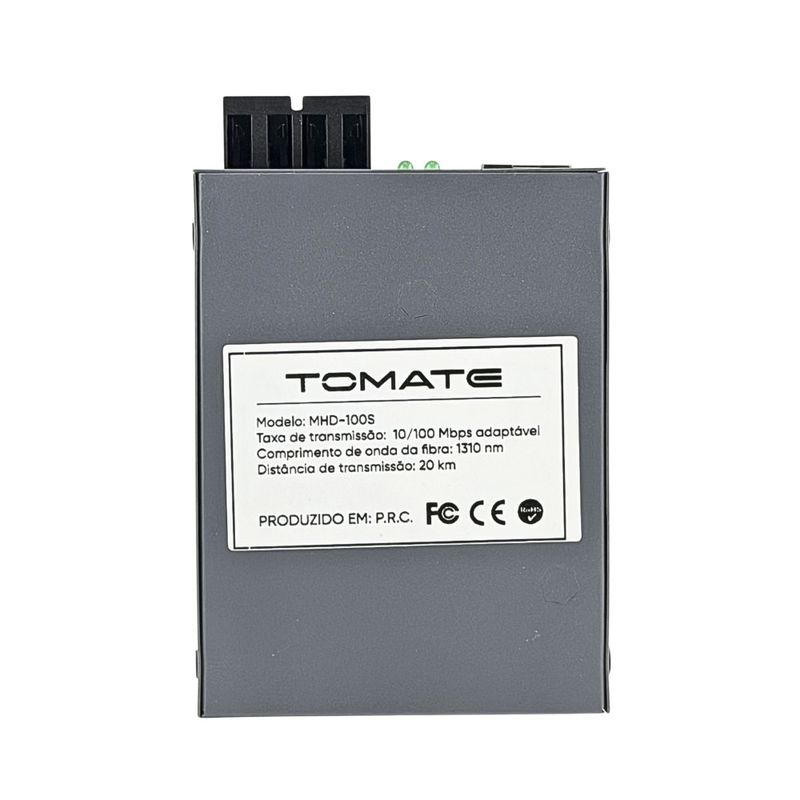

• Identificações na caixa:
• EAN/GTIN: 7908227228098
• Produzido em: P.R.C.
• Website: www.tomate.tv
• Garantia impressa: 90 dias
• Código impresso: Y0005091980

Instruções de Uso (manual impresso)

1. Conecte a fibra óptica, respeitando a correspondência TX ? RX entre equipamentos.
2. Conecte um cabo UTP da rede 100Base-TX na porta RJ45.
3. Conecte a alimentação 5 V DC e verifique o LED Power.
4. Os LEDs “TP Link” e “FX Link” acendem quando todas as conexões estiverem corretas.

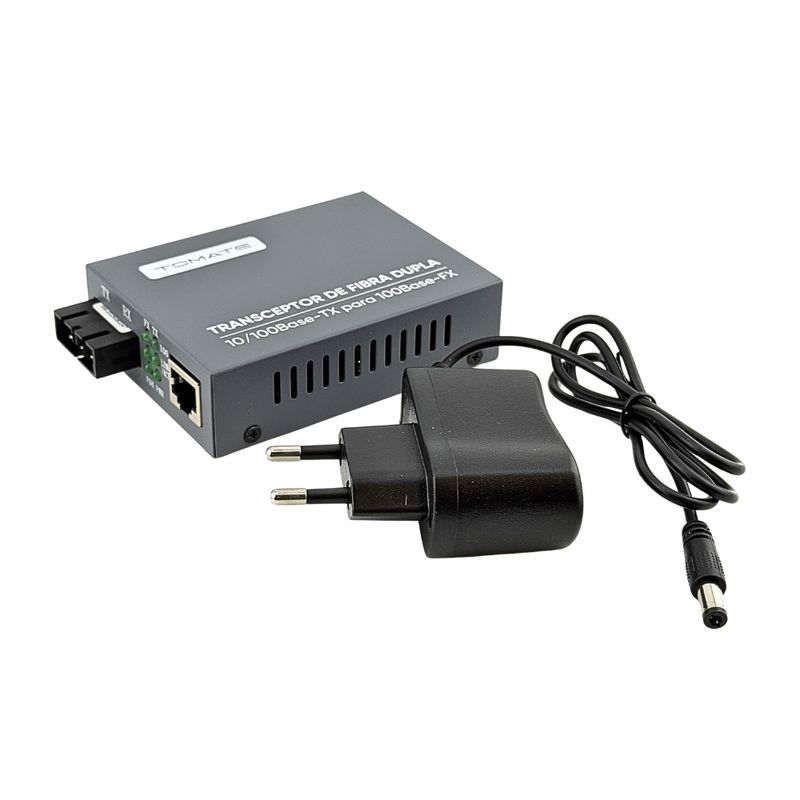

Conteúdo da Embalagem

• 1x Conversor de Mídia Fibra Óptica 10/100Base-T (Cobre) / 100Base-SX/LX
• 1 Fonte

FAQ

• Qual o alcance em fibra?
• Até 20 km em monomodo 9/125 µm (1310 nm), conforme manual.
• Qual conector óptico?
• SC.
• Qual a velocidade na porta elétrica?
• 10/100/1000 Mbps adaptável (manual impresso).
• Quais LEDs estão disponíveis?
• Power, FDX/COL, FX Link/Act, TX Link/Act, FX100, TX100.
• Qual a alimentação?
• Fonte externa, entrada AC 100–240 V, saída 5 V DC; consumo 0,75–2 W.

Homologação e Conformidade (impresso no manual/folheto)

• FCC Classe A (Parte 15) e marcação CE (produtos Classe A)

Avisos Importantes

• Em ambientes residenciais, equipamentos Classe A podem causar interferência de rádio (CE).
• Respeite raio de curvatura da fibra e mantenha conectores limpos.
• Garanta TX?RX corretos e observe LEDs para diagnóstico.

Garantia e SAC

• Garantia: 90 (noventa) dias (impresso)
• Site: www.tomate.tv
• Origem: P.R.C.
