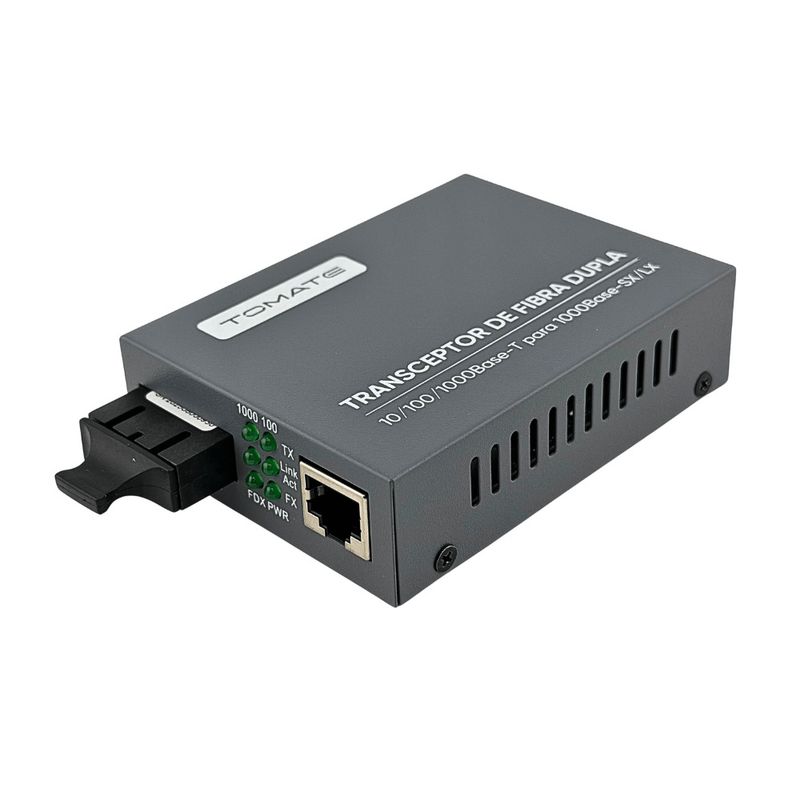

CONVERSOR DE MÍDIA FIBRA ÓPTICA DUPLA 10/100/1000Base-T ? 1000Base-SX/LX — Tomate MHD-1000S — SC duplex, 1310 nm, até 20 km

Introdução

O Tomate MHD-1000S é um conversor de mídia Gigabit para fibra óptica dupla (SC duplex) que estende sua rede até 20 km em fibra monomodo mantendo desempenho estável em 10/100/1000Base-T ? 1000Base-SX/LX. Ideal para campus corporativos, interligação de prédios e racks, redes de CFTV IP e enlaces críticos que exigem confiabilidade, baixa latência e instalação simples.

Características Principais

• Dupla fibra (SC duplex): TX/RX separados, integração direta com patch cords duplex
• Gigabit cobre/óptico: 10/100/1000Base-T ? 1000Base-LX (compatível SX/LX)
• Longa distância: até 20 km em monomodo 9/125 µm
• Óptica 1310 nm (dupla fibra)
• Auto-negociação e auto MDI/MDIX na porta RJ45
• Store-and-forward, MAC 2K, buffer 1 Mbit, backplane 4 Gbps, latência = 20 µs

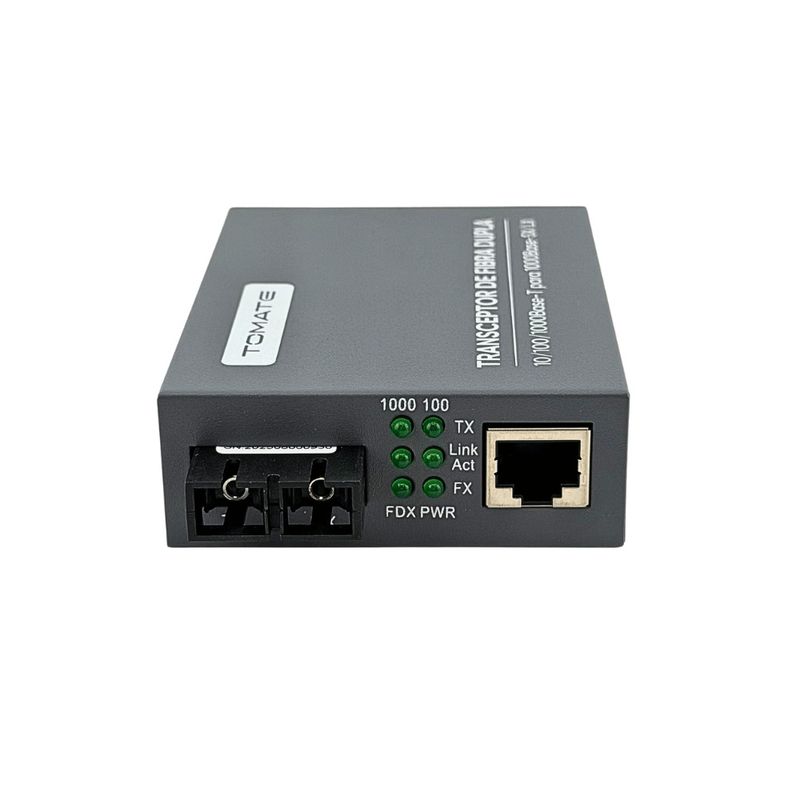

• LEDs: Power, Link/Act (TP/FX), FDX/Col para diagnóstico rápido

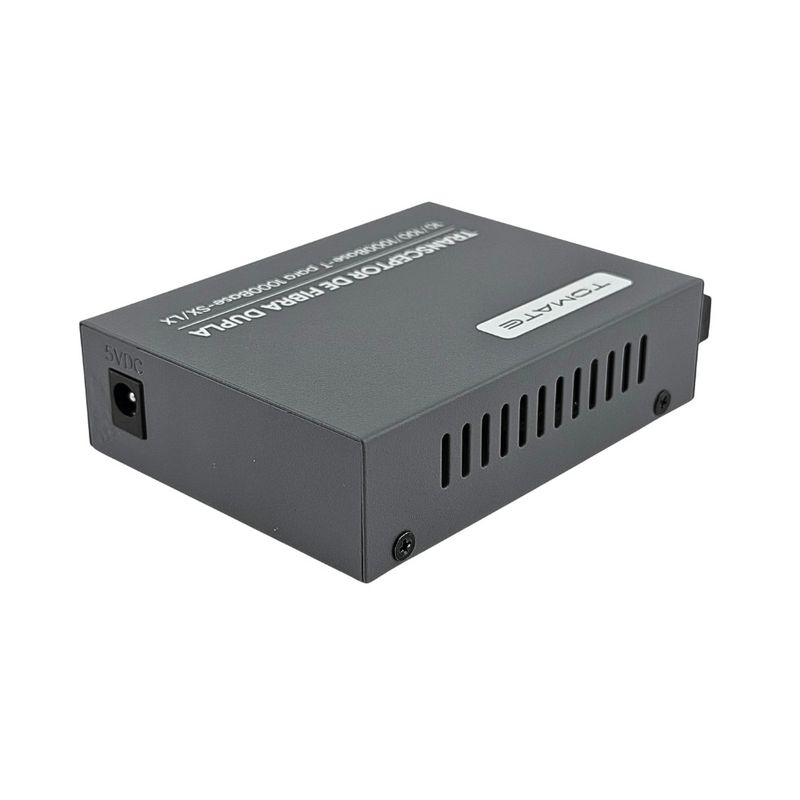

• Fonte externa AC 100–240 V ? DC 5 V, consumo baixo (0,75–2,0 W)
• Chassi metálico compacto (94 × 70 × 26 mm)

Usos Recomendados

• Interligação de racks, andares e prédios (campus corporativo)
• Backhaul para switches remotos, APs e CFTV IP
• Extensão de rede em locais com EMI/RFI (fibra imune a interferências)
• Enlaces dedicados entre CPDs/Salas técnicas com até 20 km

Vantagens

• Confiabilidade óptica em longas distâncias com baixa latência
• Instalação simples e interoperável com equipamentos IEEE 802.3/ab/z
• Diagnóstico facilitado pelos LEDs de status
• Custo total otimizado ao substituir enlaces de rádio/cobre longos
• Formato compacto e metálico para uso 24/7

Especificações Técnicas

Consulte a tabela “Especificações Técnicas — Conversor de Mídia Fibra Óptica Dupla MHD-1000S (Tomate)” exibida acima.

Instruções de Uso

1. Fibra: conecte patch cord SC duplex (TX do A ? RX do B; RX do A ? TX do B).
2. Cobre: ligue a porta RJ45 ao switch/roteador/endpoint (Cat5e ou superior).
3. Alimentação: conecte a fonte AC 100–240 V ? DC 5 V ao conversor.
4. Checagem: verifique LEDs Power/Link/Act/FDX; valide conectividade.
5. Ajustes: se necessário, ajuste velocidade/duplex no equipamento de rede.

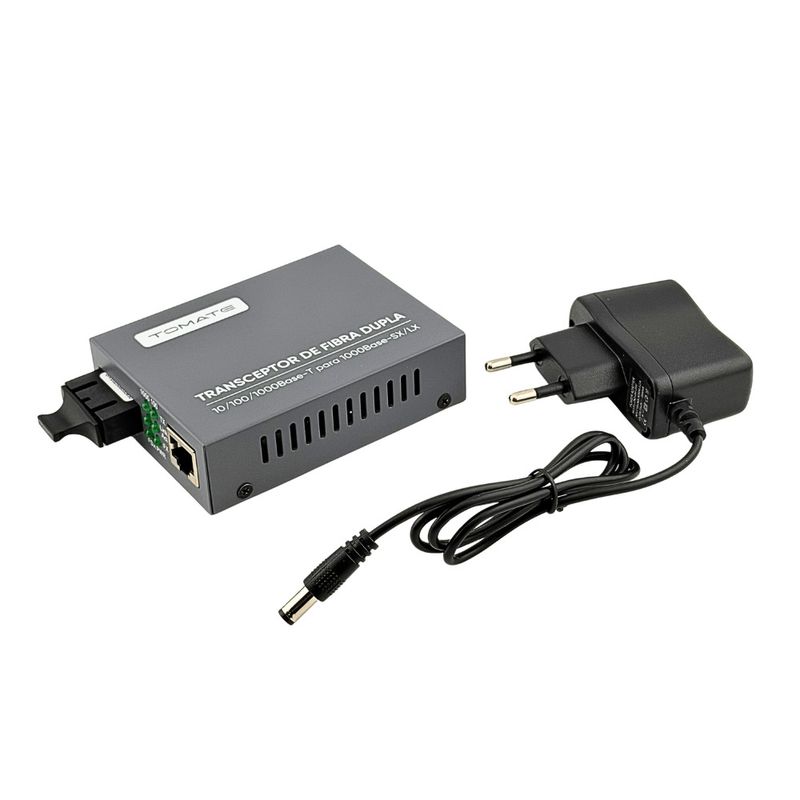

Conteúdo da Embalagem

• 1× Conversor de mídia Tomate MHD-1000S
• 1× Fonte AC?DC 5 V
• 1× Manual do usuário
• Observação: cabos de fibra/cobre não inclusos

FAQ

1. Qual a diferença entre fibra dupla e WDM (uma fibra)?

• O MHD-1000S usa duas fibras (SC duplex), uma para TX e outra para RX. Modelos WDM (ex.: 1000D) usam uma única fibra com comprimentos de onda opostos.

1. Qual a distância suportada?

• Até 20 km em monomodo 9/125 µm (condições de enlace e perdas influenciam).

1. Funciona com qualquer switch?

• Sim, desde que compatível com IEEE 802.3/802.3u/802.3ab/802.3z.

1. Precisa configurar?

• Não. É plug and play com auto-negociação/auto MDI/MDIX.

1. Posso usar multimodo?

• Este modelo é indicado para monomodo 9/125 µm em 1310 nm. Para multimodo, utilize ótimo correspondente (ex.: SX a 850 nm) conforme versão compatível.

Homologação e Conformidade

• Padrões: IEEE 802.3/802.3u/802.3ab/802.3z
• Segurança/EMC: CE/FCC Classe A

Avisos Importantes

• Garanta polimento e limpeza dos conectores SC; mantenha tampas quando não utilizado.
• Respeite orçamento óptico (atenuação/acoplamentos) ao dimensionar o enlace.
• Use patch cords e pigtails monomodo de qualidade.
• Evite curvaturas excessivas na fibra e proteja o cabo em dutos/organizadores.

Garantia e SAC

• Garantia: conforme política do fabricante/importador (mínimo legal de 90 dias)
• Suporte: SAC do fabricante/importador
