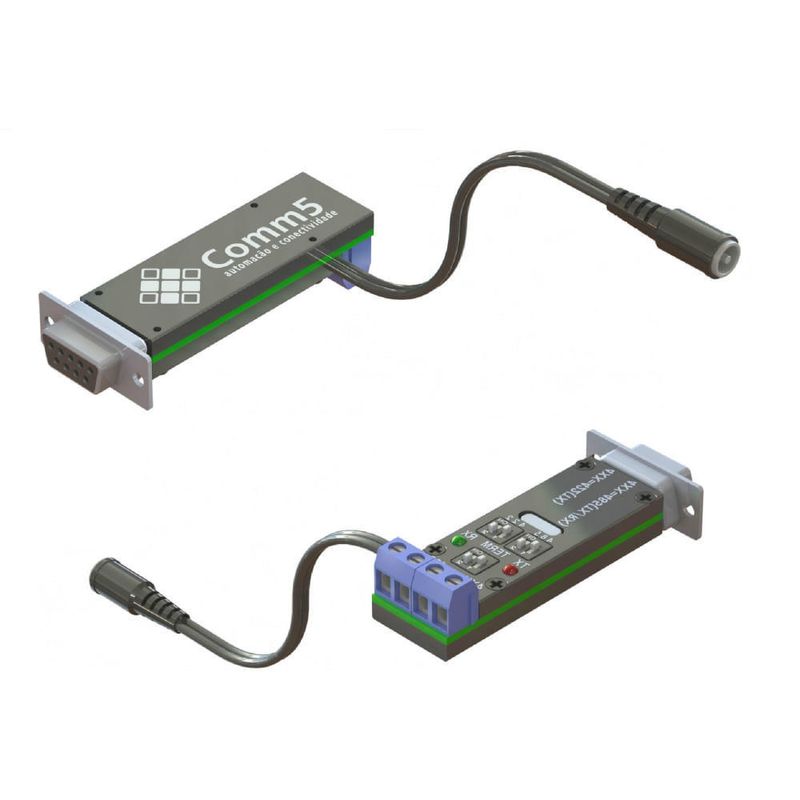

Conversor Serial RS232 para RS485/RS422 Externo Comm5 E-232-485

Transforme sua porta serial RS232 em uma poderosa interface de comunicação industrial com o Conversor Serial RS232 para RS485/RS422 Externo Comm5 E-232-485. Projetado com foco em automação comercial e industrial, este conversor robusto permite que você supere as limitações de distância e ruído do padrão RS232, estendendo a comunicação para até 1.200 metros e permitindo a criação de redes multi-ponto. Ideal para conectar CLPs, medidores digitais, centrais de segurança e outros periféricos, ele garante uma transmissão de dados estável, confiável e compatível com protocolos como ModBus.

Características Principais

• Comunicação de Longa Distância: Estende a comunicação serial para até 1.200 metros, utilizando o robusto padrão RS485/RS422.
• Suporte a RS485 e RS422: Oferece flexibilidade para operar em modo RS485 (half-duplex, 2 fios) ou RS422 (full-duplex, 4 fios), adaptando-se a diversas topologias de rede.
• Alimentação Passiva (Port-Powered): Alimenta-se diretamente de uma porta serial RS232 energizada, eliminando a necessidade de uma fonte de alimentação externa na maioria das aplicações.
• Proteção Robusta: Equipado com proteção contra sobretensão e sobrecorrente, garantindo a segurança do conversor e dos equipamentos conectados em ambientes industriais.
• Compatibilidade com Protocolos Industriais: Totalmente compatível com o protocolo ModBus e outros protocolos de comunicação serial, tornando-o ideal para a integração de sistemas.
• Instalação Externa e Simples: Conecta-se diretamente à porta DB9 do seu equipamento, sem a necessidade de abrir o gabinete, com conexão prática via borne de parafusos para a rede RS485/422.

Usos Recomendados

• Automação Industrial: Comunicação com CLPs, IHMs, inversores de frequência e outros equipamentos em chão de fábrica.
• Automação Predial e Segurança: Conexão com centrais de segurança, sistemas de controle de acesso e câmeras PTZ.
• Instrumentação e Medição: Leitura de dados de multi medidores, indicadores digitais de tensão, balanças industriais e sensores.
• Automação Comercial: Integração com terminais de consulta e outros periféricos que utilizam comunicação RS485.
• Redes Multi-Drop: Conexão de múltiplos dispositivos (até 32 em uma rede RS485 padrão) a um único host.

Vantagens

• Imunidade a Ruídos: O sinal diferencial do RS485/422 oferece alta resistência a interferências eletromagnéticas, garantindo uma comunicação estável em ambientes industriais.
• Aumento do Alcance e Escalabilidade: Transforma uma conexão ponto a ponto de curta distância em uma rede multi-ponto de longa distância.
• Economia e Praticidade: Dispensa fonte de alimentação externa e utiliza cabeamento de par trançado, de baixo custo e fácil instalação.
• Transparência de Protocolo: Funciona como uma ponte física, sendo totalmente transparente para o software e compatível com qualquer sistema operacional.
• Confiabilidade Industrial: Projetado para operar em condições adversas, com proteção integrada e ampla faixa de temperatura de operação.

Especificações Técnicas

• Marca: Comm5
• Modelo: E-232-485
• Função: Converte 1 saída serial RS232 para 1 saída serial RS485/RS422

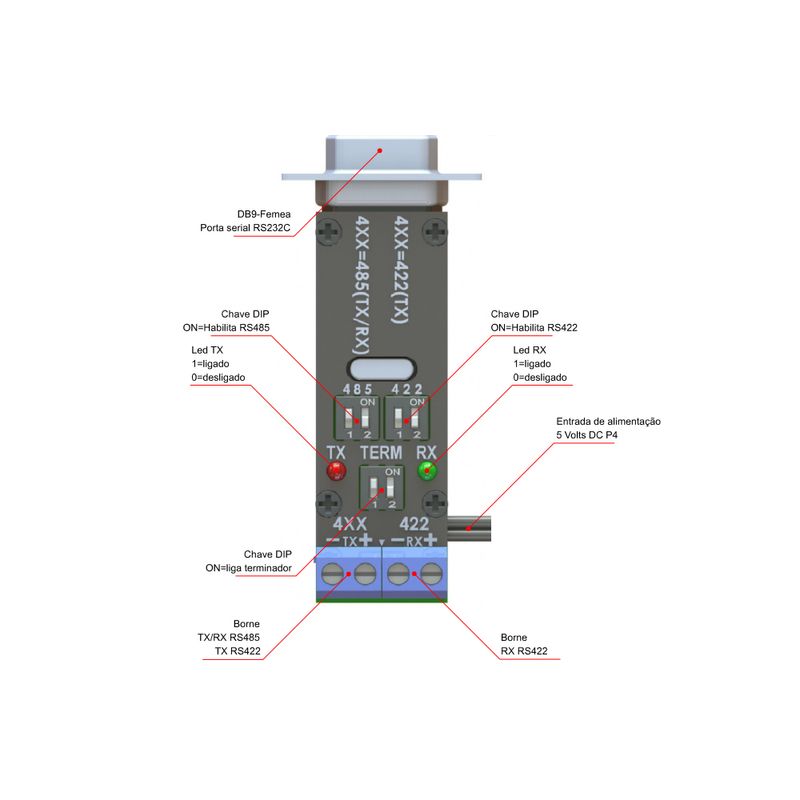

• Conexão RS232: 1 x DB9 Fêmea

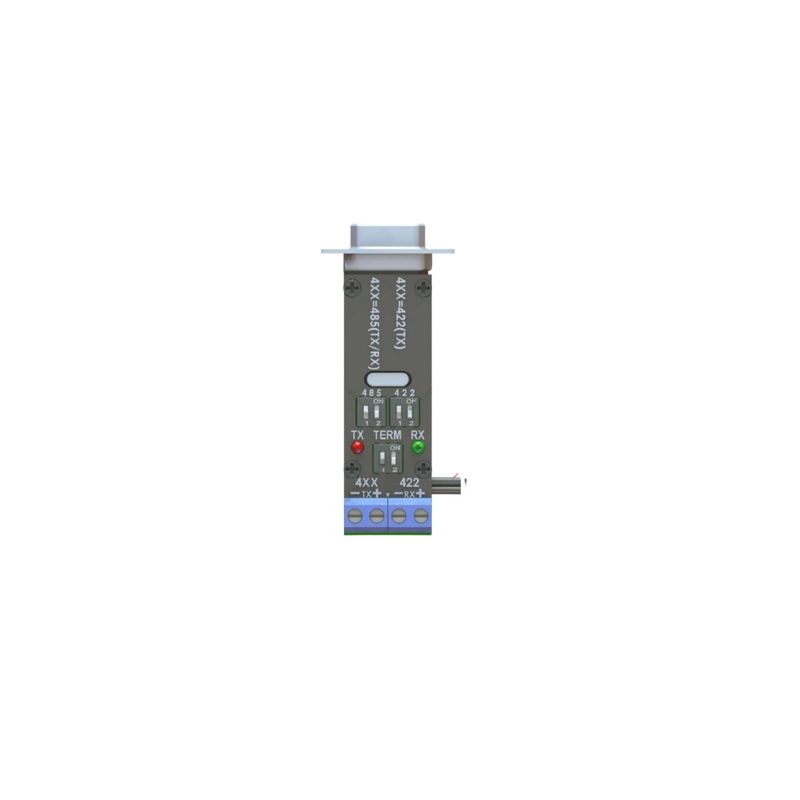

• Conexão RS485/422: 4 x Bornes fixadores de fios
• Sinais RS485 (2 fios): TX RX (+), TX RX (-)
• Sinais RS422 (4 fios): (+)TX, (+)RX, (-)TX, (-)RX
• Velocidade Máxima: 115 kbps
• Distância Máxima: 1.200 metros
• Proteção: Sobretensão e sobrecorrente
• Alimentação: Passiva (requer porta serial RS232 energizada)
• Temperatura de Operação: -15°C a 75°C
• Umidade: 90%
• Compatibilidade de SO: Qualquer sistema operacional (transparente para o software)

Conteúdo da Embalagem

• 1x Conversor de saída serial RS232 externo para RS485/RS422 Comm5 E-232-485
• 1x CD de instalação (geralmente contém manuais e documentação técnica)

FAQ

1. Preciso instalar algum driver para usar este conversor? R: Não, este conversor é um dispositivo de hardware passivo e transparente para o sistema operacional. Ele não requer a instalação de drivers.
2. O que significa "porta serial energizada"? R: Significa que a porta RS232 do seu equipamento (PC, CLP, etc.) deve fornecer uma pequena quantidade de energia através dos pinos de controle (como DTR e RTS) para alimentar o conversor. A maioria das portas seriais de PCs e equipamentos industriais atende a este requisito.
3. E se minha porta serial não for energizada? R: Nesse caso, o conversor pode não funcionar corretamente. Seria necessário um conversor com alimentação externa ou verificar se é possível habilitar a energização na sua porta serial.
4. Posso usar cabo de rede comum (Cat5e/6)? R: Sim, o cabo de par trançado de rede é uma excelente opção para a fiação RS485/422, pois já possui os pares trançados que ajudam a reduzir a interferência.
5. Qual a diferença entre este conversor e um conversor USB para RS485? R: Este modelo se conecta a uma porta serial RS232 (DB9) já existente. Um conversor USB para RS485 se conecta a uma porta USB e cria uma nova porta COM virtual no sistema. A escolha depende da porta disponível no seu computador host.

Garantia

Este produto possui 1 ano de garantia contra defeitos de fabricação, oferecida pela Comm5.
