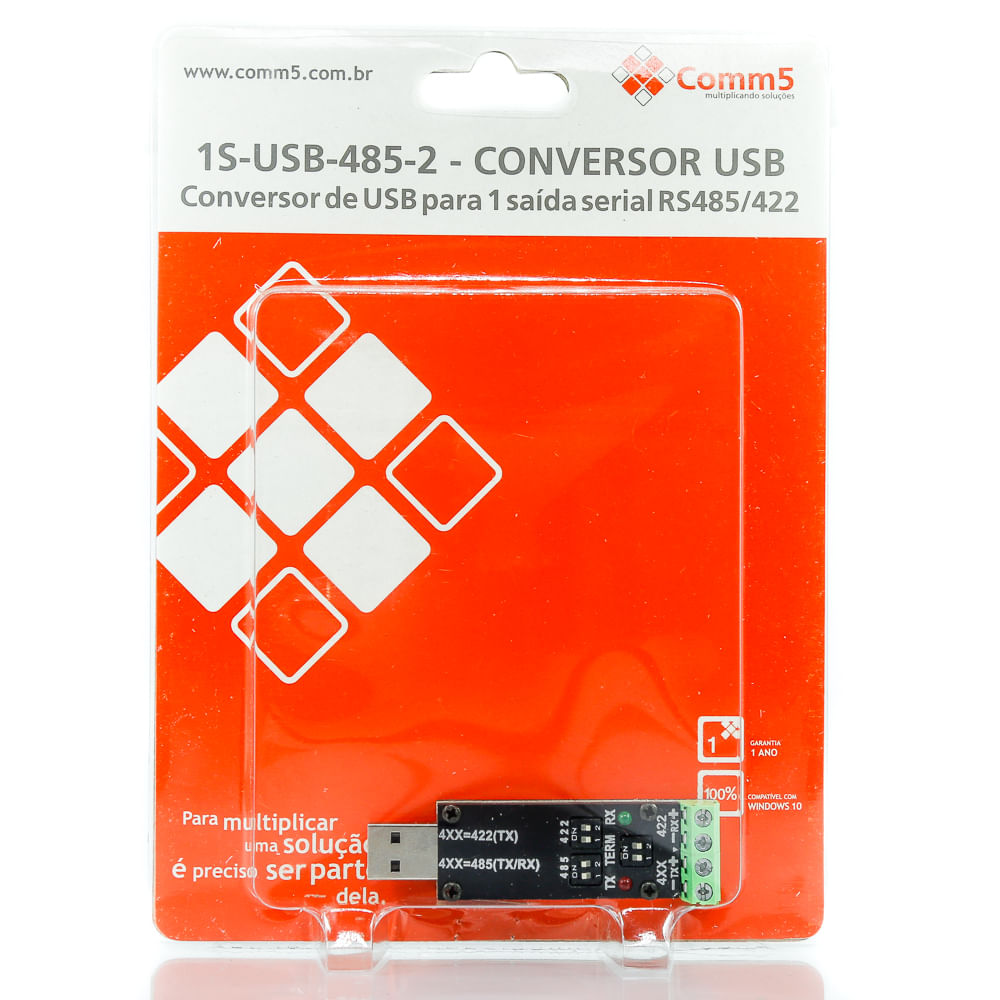

Conversor USB para 1 Saída Serial RS485/RS422 - 1S-USB-485

Conecte seu computador a redes de automação industrial, predial e comercial com a máxima confiabilidade e performance usando o Conversor USB para 1 Saída Serial RS485/RS422 - 1S-USB-485. Projetado para ambientes exigentes, este conversor robusto permite instalar uma porta COM serial RS485 ou RS422 através de uma porta USB, superando as limitações de distância e ruído das interfaces seriais convencionais. Com recursos como controle automático de fluxo, proteção contra surtos e um terminador opcional, ele é a solução ideal para comunicação estável com CLPs, centrais de segurança, medidores digitais e outros equipamentos em longas distâncias.

Características Principais

• Comunicação de Longa Distância: Estende a comunicação serial para até 1.200 metros, utilizando o robusto padrão RS485/RS422.
• Suporte a RS485 e RS422: Oferece flexibilidade para operar em modo RS485 (half-duplex, 2 fios) ou RS422 (full-duplex, 4 fios), adaptando-se a diversas topologias de rede.
• Controle Automático de Fluxo: A função Auto TX/RX gerencia automaticamente a direção dos dados no modo RS485, simplificando a implementação e garantindo uma comunicação transparente para o software.
• Proteção Robusta: Equipado com proteção contra surtos de tensão de 15kV e sobrecorrente na linha serial, garantindo a segurança do conversor e dos equipamentos conectados.
• Terminador Opcional Integrado: Inclui um resistor de terminação de 120 Ohm que pode ser habilitado via chave DIP, essencial para garantir a integridade do sinal em barramentos longos.
• Alta Velocidade e Desempenho: Suporta velocidades de comunicação de até 921 Kbps e possui uma memória FIFO de 512 bytes, garantindo uma transmissão de dados fluida e sem perdas.
• Alimentação via USB: Prático e eficiente, é alimentado diretamente pela porta USB (consumo de 40mA), eliminando a necessidade de fontes de energia externas.

Usos Recomendados

• Automação Industrial: Comunicação com CLPs, máquinas, IHMs e inversores de frequência.
• Automação Predial e Segurança: Conexão com centrais de segurança, sistemas de controle de acesso e câmeras PTZ.
• Instrumentação e Medição: Leitura de dados de medidores e indicadores digitais, balanças industriais e sensores.
• Automação Comercial: Integração com terminais de consulta e outros periféricos que utilizam comunicação RS485.
• Redes Multi-Drop: Conexão de múltiplos dispositivos (até 32 em uma rede RS485 padrão) a um único host.

Vantagens

• Confiabilidade Industrial: Projetado com foco em automação, oferece comunicação estável e imune a ruídos, graças ao sinal diferencial do RS485/422.
• Fácil Instalação: Converte uma porta USB (1.1, 2.0 ou 3.0) em uma porta COM serial, com conexão prática via borne de parafusos.
• Flexibilidade de Configuração: O terminador integrado e o suporte a múltiplos padrões facilitam a adaptação a diferentes cenários de instalação.
• Desempenho Elevado: Alta velocidade e buffer de memória garantem uma comunicação eficiente, mesmo em taxas de transmissão elevadas.
• Segurança para seus Equipamentos: A proteção contra surtos minimiza o risco de danos causados por descargas elétricas na linha de dados.

Especificações Técnicas

• Marca: Genérico / OEM
• Modelo: 1S-USB-485
• Função: Converte 1 porta USB em 1 saída serial RS485 ou RS422
• Conexão USB: 1 x USB Tipo A Macho (compatível com USB 1.1, 2.0, 3.0)
• Conexão Serial: 1 x Conector Borne de fixação
• Sinais RS485 (2 fios): TXRX (+), TRRX (-) com função Auto TX/RX
• Sinais RS422 (4 fios): TXRX (+), TRRX (-), RDX(+), RDX (-)
• Velocidade Máxima: 921 Kbps
• Distância Máxima: 1.200 metros
• Proteção: Surtos de tensão (15kV) e sobrecorrente
• Memória: FIFO Serial (TXD-RXD) de 512 bytes
• Controlador: Emula serial padrão 16C550
• Alimentação: Via porta USB (40mA)
• Temperatura de Operação: 0°C a 55°C
• Sistemas Operacionais Compatíveis: Windows, Windows CE, Windows RT, macOS, Linux e Android.

Conteúdo da Embalagem

• 1x Conversor de USB para 1 saída serial RS485/RS422

FAQ

1. Preciso instalar algum driver para usar este conversor? R: Sim, como a maioria dos conversores USB-Serial, é necessário instalar um driver para que o sistema operacional crie a porta COM virtual. Os drivers geralmente estão disponíveis para download no site do fabricante.
2. O que é o terminador e quando devo usá-lo? R: O terminador é um resistor (geralmente de 120 Ohm) que deve ser habilitado nos dois dispositivos que estão nas extremidades físicas do barramento RS485/422. Ele evita a reflexão do sinal, que pode causar erros de comunicação, sendo crucial em cabos longos ou com altas taxas de velocidade.
3. Qual a diferença entre RS485 e RS422? R: RS485 (half-duplex) usa um par de fios para enviar e receber dados (não simultaneamente) e permite múltiplos dispositivos "mestres". RS422 (full-duplex) usa dois pares de fios para enviar e receber dados ao mesmo tempo, mas geralmente em uma configuração de um "mestre" para múltiplos "escravos".
4. Posso usar cabo de rede comum (Cat5e/6)? R: Sim, o cabo de par trançado de rede é uma excelente opção para a fiação RS485/422, pois já possui os pares trançados que ajudam a reduzir a interferência.
5. Este conversor precisa de fonte de alimentação externa? R: Não, ele é alimentado diretamente pela porta USB do computador, o que simplifica a instalação.

Garantia

Este produto possui 1 ano de garantia contra defeitos de fabricação.
