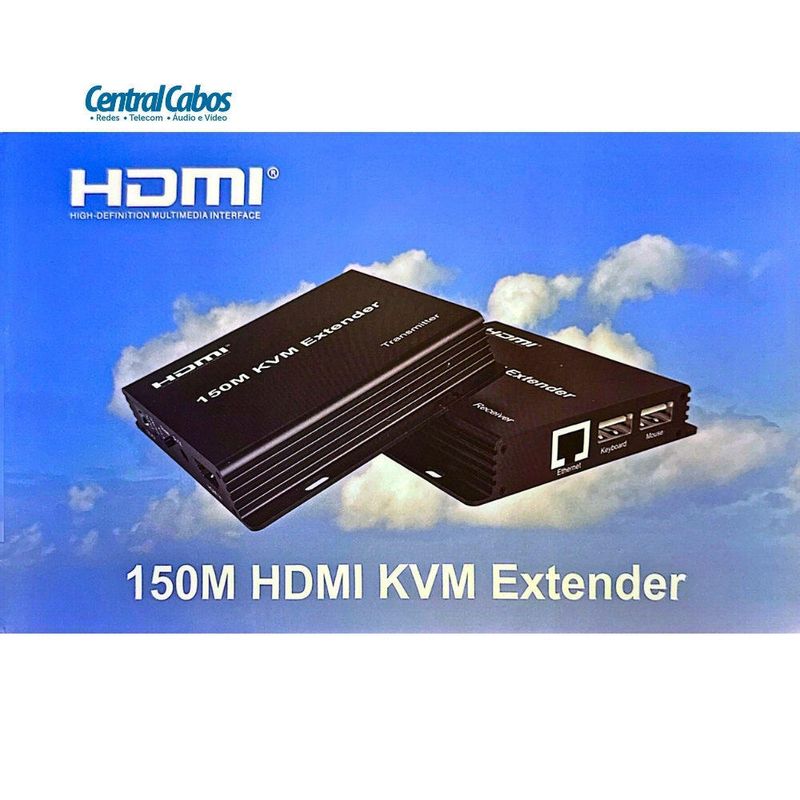

Introdução:
O Extender usa cabos catse ou cat6 (recomendados) únicos em vez do cabo HDMI para transmitir sinal de alta definição até 150 metros, reduzindo o custo. O Extender foi projetado para fornecer transmissão de longa distância de sinal de alta definição.
Características:
Suporta transmissão de longa distância de 150m;
Suporta modo ponto a ponto e modo de conexão em cascata;
* Baixo consumo de energia, baixa temperatura e alta segurança;
* Suporte para controle remoto IR;
Suporta extensão de mouse e teclado USB:
O design de hardware puro, plug and play, sem necessidade de software adicional
Especificações:
Resoluções: 480/20/1080
Suporta formato de cor de vídeo: YCbYCr/RGB de 8 bits
Suporta formato de áudio: LPCM
Largura de banda máxima: 148,5 MHz
Taxa de transmissão máxima: 1Gbps
Distância do cabo HDMI de entrada: 10m cabo padrão AWG26 HDMI
Distância do cabo HDMI de saída: 15m cabo padrão AWG26 HDMI
Formato do adaptador de energia: Entrada CA (50HZ, 60Z) 100V-240V; saída: DC5V/1A
A corrente máxima de trabalho:400mA
Tamanho (LWH):90*91*19mm
Peso.: 121g x 2

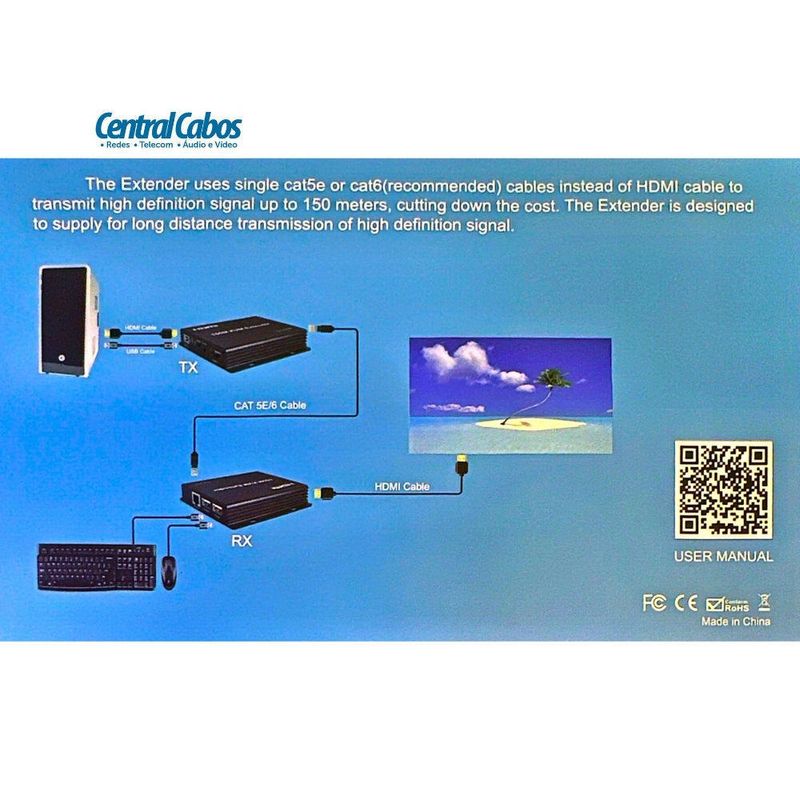

Conexão e operação:
1: Conecte a fonte HDMI (como DVD, PS3, STB) ao "HDMI IN" do transmissor por cabo HDMI.
2: Conecte a "saída HDMI" do receptor ao monitor HDTV por meio de um cabo HDMI.
3: Use um cabo Cat6/6e (recomendado) de até 150 metros para conectar o remetente e o receptor.
4: Conecte o "cabo receptor IR" na porta "IR-RX" do receptor e o "cabo transmissor IR" na porta "IR-TX" do transmissor.
5: Se precisar da função KVM, conecte o mouse e o teclado às portas 'Mouse' e 'Keyboard'.
6: Conecte duas peças de fonte de alimentação de 5 V ao transmissor e receptor e ligue as unidades. Agora o indicador PWN das unidades está aceso, o indicador HDMI acende, o indicador de link pisca, significa que as unidades foram iniciadas com sucesso.
