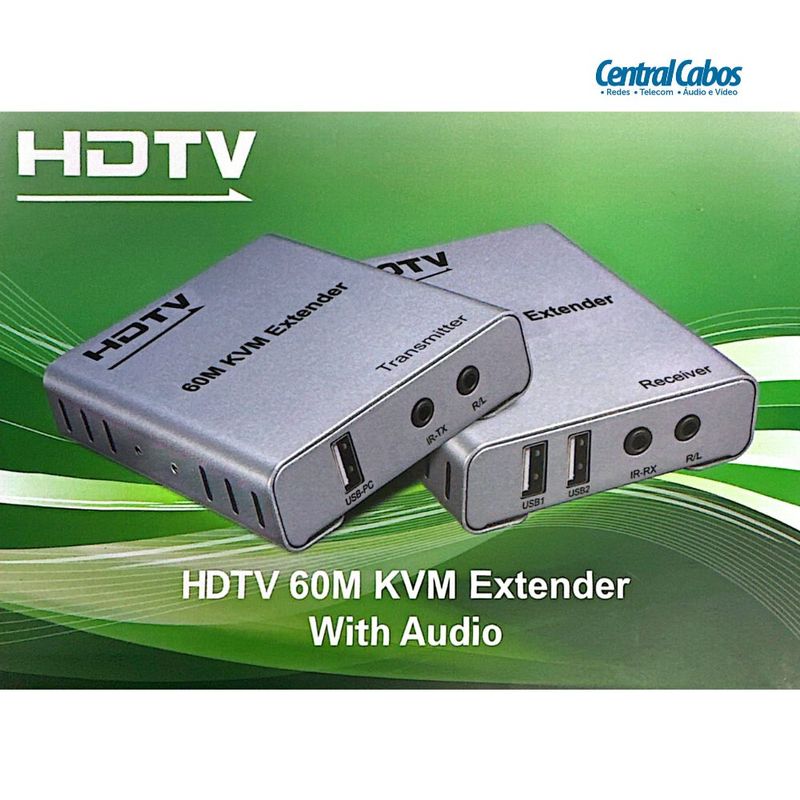

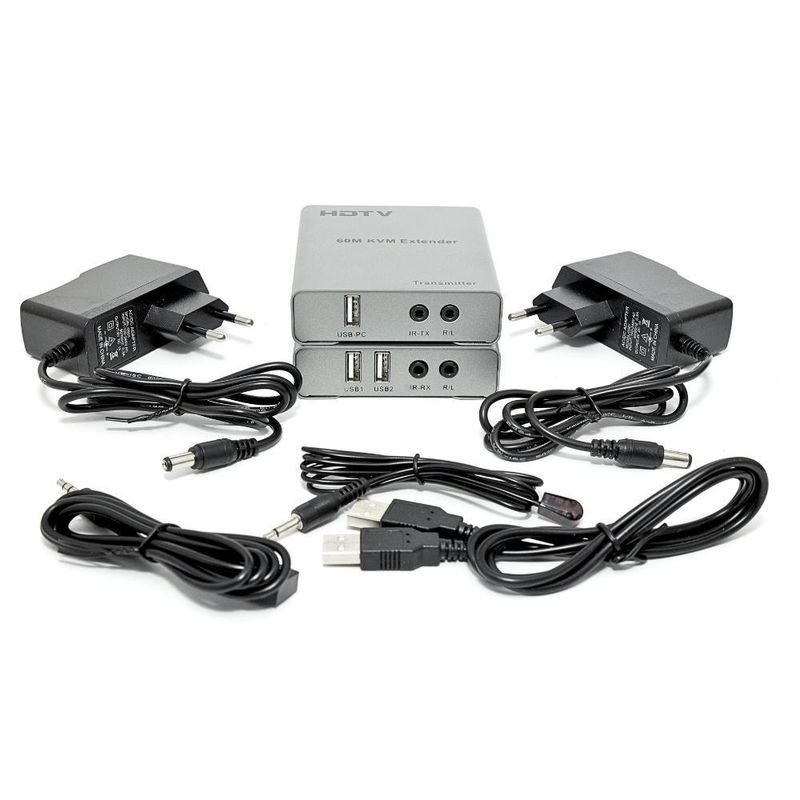

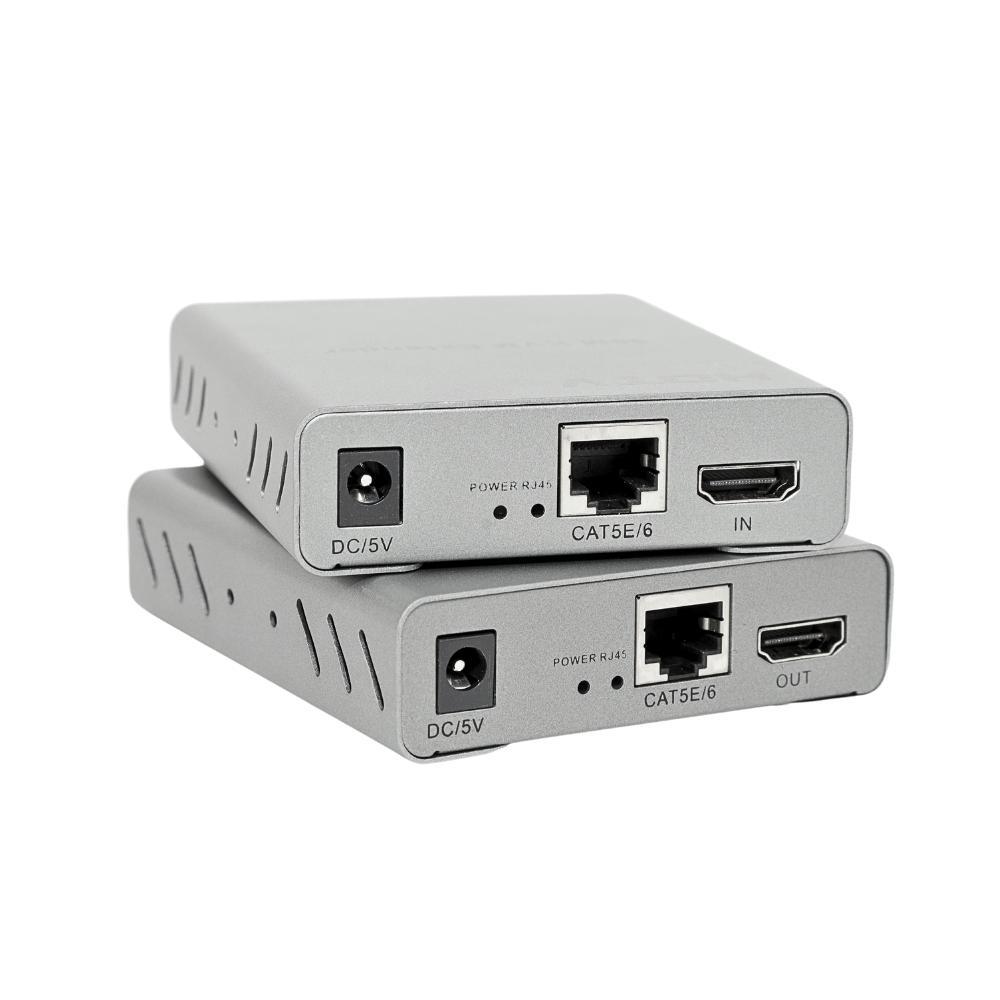

Extender KVM Hdmi 60m IR - 7764

Especificações:

Comprimento do cabo CAT-5E/6 entre RX e TX ------ Até 60 metros

Entrada HDTV. ------ 1080p/1080i720p/576p/576i/480p/480i

Saída HDTV.------ 1080p/1080i/720p/576p/576i/480p/480

Largura de banda máxima ------ 150 MHz

Taxa de transmissão máxima ------ 4,5 Gbps

Sinal de vídeo de entrada ------ 0,5 ~ 1,5 Volts pp

Sinal DDC de saída. ------ 5 Volts pp (TTL)

Distância do cabo HDTV de entrada. ------ =10m cabo padrão AWG26 HDTV

Distância do cabo HDTV de saída. ------ =15m cabo padrão AWG26 HDTV

Corrente de trabalho máxima TX ----- 300mA

Corrente de trabalho máxima RX ----- 300mA

Formato do adaptador de energia ----- Entrada: AC (50HZ,60HZ)100V-240V; Saída: DC5V/1A

Faixa de temperatura operacional. ----- (-15 a +45C)

Faixa de umidade operacional. ------ 5 a 90% UR (sem condensação)

Dimensão (CxLx A) ------ 0,94x84x24(mm)

Peso TX ----- 220g

Peso RX ------ 220g

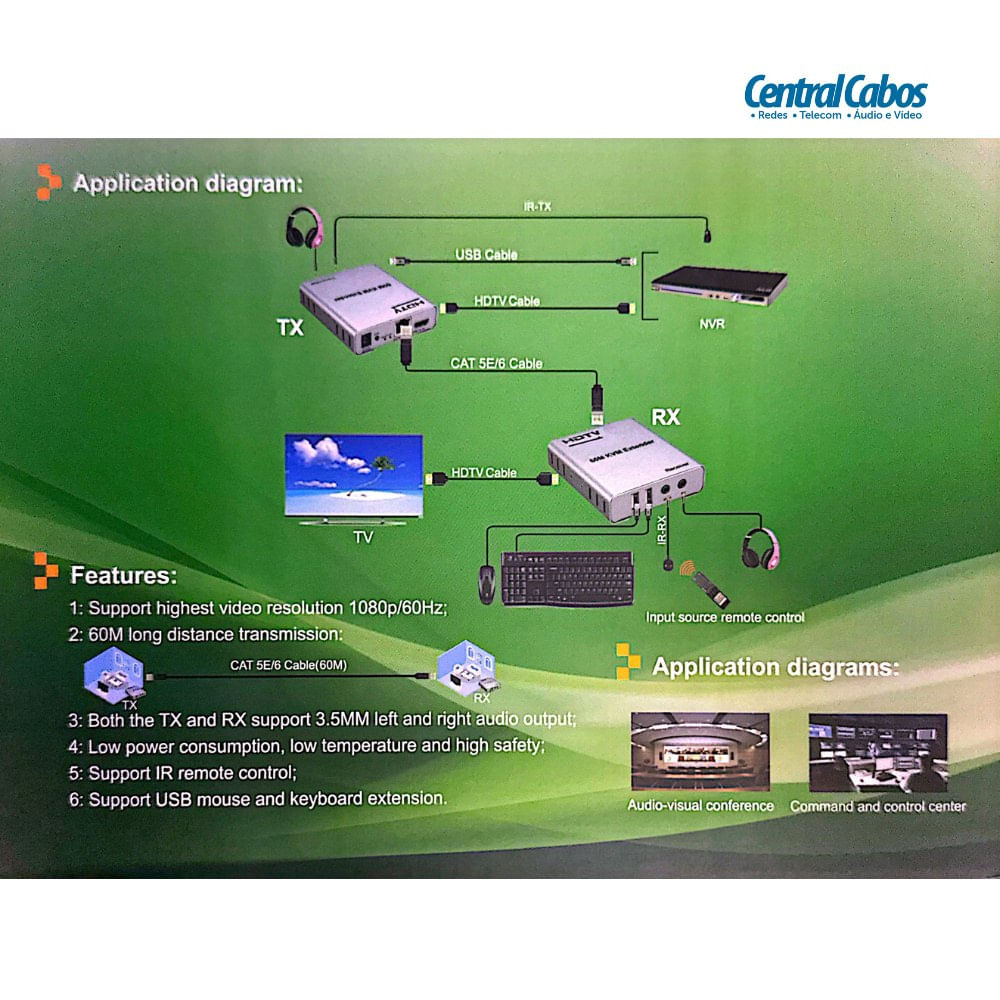

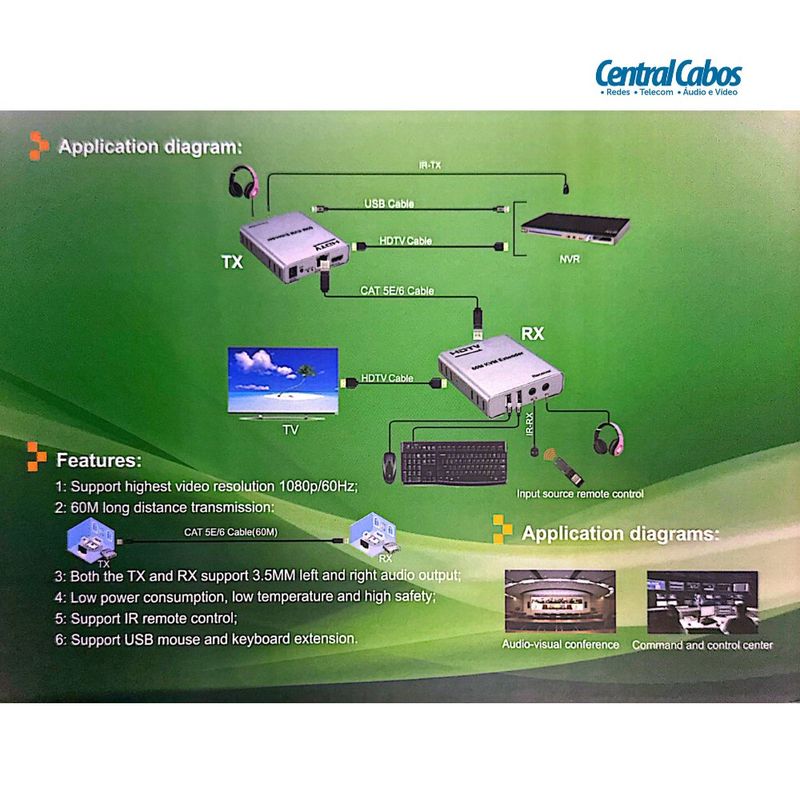

Conectando e Operando:

1.Conecte um cabo HDTV entre o dispositivo de origem e o TX Extender,
a distância máxima do cabo é de 10 metros;

2.Conecte um cabo HDTV entre o dispositivo de exibição e o RX Extender,
a distância máxima do cabo é de 15 metros;

3.Conecte cabos únicos cat-5e ou cat-6 (recomendados) em vez de cabos HDTV entre
Extensor TX e RX, a distância máxima do cabo é de 60 metros;

4.Conecte a fonte de alimentação de 5V ao TX e RX;

5. luz indicadora led:

Luz indicadora LED TX:Quando há entrada de sinal, fica azul;
Luz indicadora LED RX:Quando há entrada de sinal, fica azul;
6.Botão EDID:O botão pode suportar a troca de EDID entre 720P e 1080P.
(1080P é o EDID padrão quando a energia está ligada).
transmissor se você precisar do cabo receptor IR, aponte para o equipamento que precisa ser controlado.
Porta USB do transmissor com o computador se você precisar da função de controle KVM.
