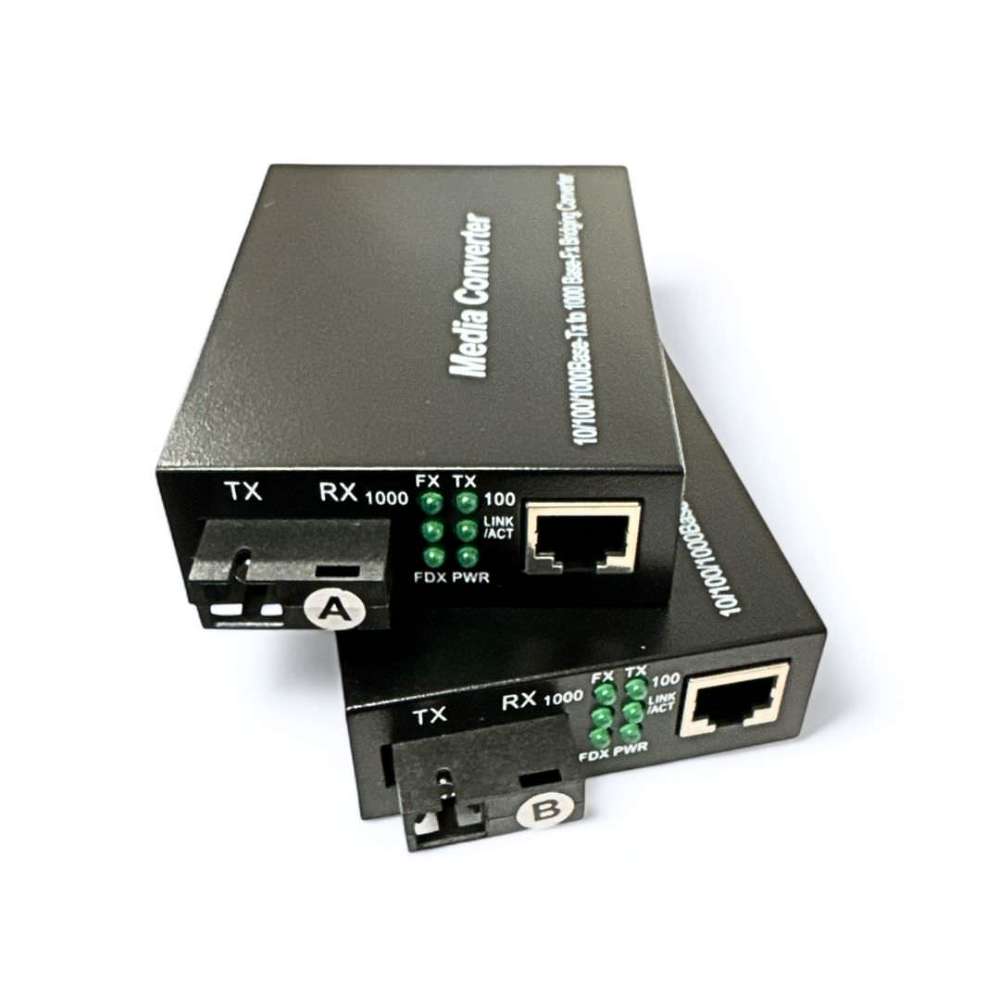

Extensor Conversor de Midia - Giga (par a+b) - cfo-n1020k - 7842

Agradecemos por adquirir o Conversor Óptico Gigabit! Este dispositivo foi projetado para converter sinais Ethernet (RJ-45) para fibra óptica (SC/ST), oferecendo soluções eficientes para redes de alta velocidade. Abaixo, você encontrará informações detalhadas sobre as interfaces, a conexão do produto e os parâmetros técnicos essenciais.

1. Interfaces:

Interface RJ-45 (Ethernet):

• Mídia de Transmissão: Utiliza par trançado CAT5 para transmissão de dados. O comprimento típico de transmissão é de até 100 metros.


• Função Auto-MDI/MDIX: O conversor possui a capacidade de detectar automaticamente o tipo de cabo utilizado, seja linha de passagem (straight-through) ou fio cruzado (crossover), eliminando a necessidade de ajustes manuais no cabo.

Interface de Fibra Óptica (SC/ST):

• Tipo de Conexão: A interface de fibra é do tipo duplex, incluindo duas conexões: TX (Transmissão) e RX (Recepção).


• Conexão Cruzada: Quando dois transceptores ópticos são conectados, a fibra óptica deve ser conectada de forma cruzada, ou seja, "TX" de um lado vai para "RX" do outro e vice-versa (conexão ponta-direta para fibra óptica única).


• Conectores: Os transceptores utilizam conectores SC ou ST para a interface de fibra.

2. Conexão:

Conexão via RJ-45 (Ethernet):

• Conecte o dispositivo de rede (como estação de trabalho, hub ou switch) ao conector RJ-45 do conversor óptico utilizando um cabo de par trançado (Cat5).

Conexão via Fibra Óptica:

• Conecte a fibra multimodo ou monomodo à interface SC/ST do transceptor óptico.


• Após conectar ambos os cabos (Ethernet e fibra), o conversor óptico será automaticamente ativado e o LED correspondente à conexão se acenderá, indicando que a conexão foi bem-sucedida.

3. Parâmetros Técnicos:

Protocolos Padrão:

• IEEE 802.3 para 10Base-T


• IEEE 802.3u para 100Base-TX


• IEEE 802.3z para 1000Base-SX/LX (Fibra Óptica)

Conectores:

• UTP RJ-45 para interface Ethernet.


• SC/ST para interface de fibra óptica.

Modo de Operação:

• Modo Full Duplex: Permite a transmissão e recepção simultânea de dados.


• Modo Half Duplex: A transmissão e recepção de dados ocorrem de forma alternada.

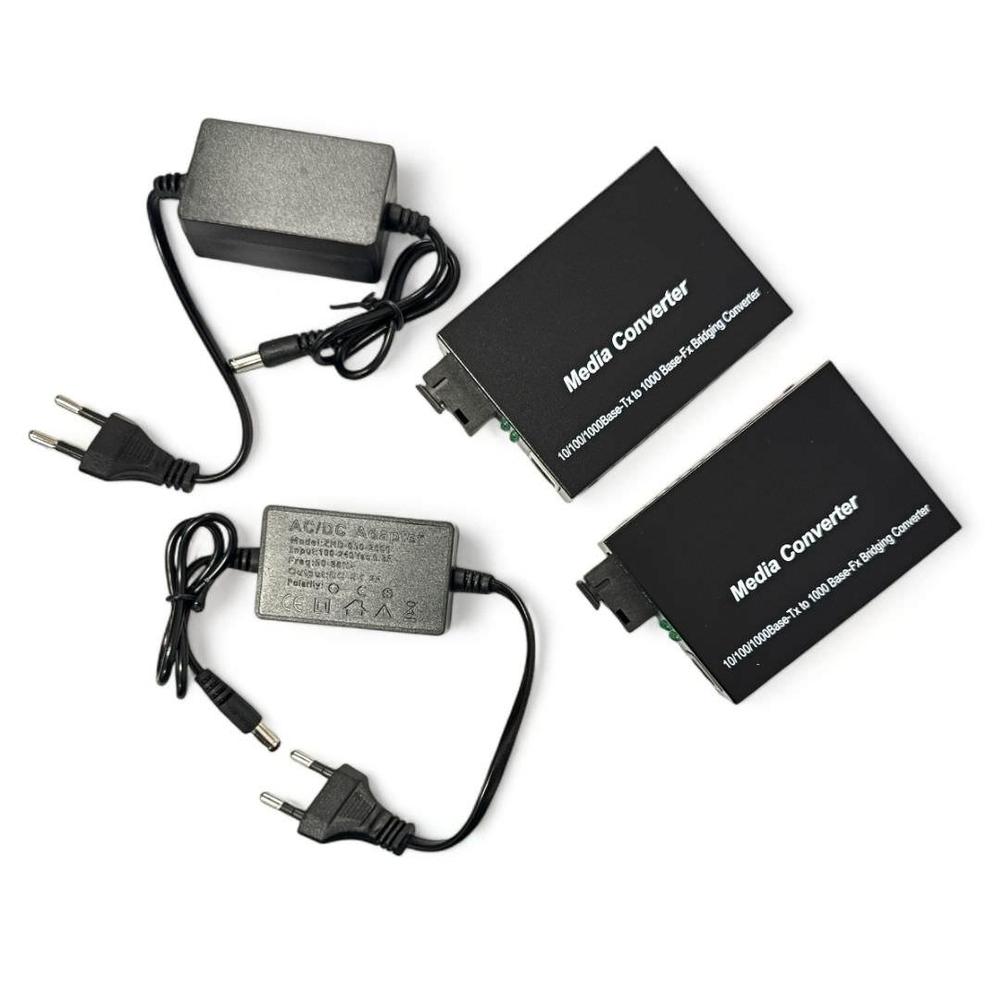

Parâmetro de Alimentação:

• Adaptador Externo:



  • Entrada: 110-265 VCA


  • Saída: 5 V DC, 1 A






• Fonte Interna:



  • Entrada: 110-265 VCA


  • Saída: 5 V DC, 1 A





Temperatura Ambiental:

• Operação entre 0°C a 60°C.

Umidade Relativa:

• 5% a 90% (sem condensação).

Cabo TP (Ethernet):

• Cabo UTP Cat5 para a interface RJ-45.

Fibra de Transferência:

• Multimodo: 50/125, 62,5/125 ou 100/140 µm.


• Modo Único: 8,3/125, 8,7/125, 9/125 ou 10/125 µm.

Dimensões:

• Fonte de Alimentação Externa: 94 mm (C) x 71 mm (L) x 26 mm (A).


• Fonte de Alimentação Interna: 150 mm (C) x 110 mm (L) x 28 mm (A).

4. Cuidados e Recomendações:

Uso Interno: Este produto é adequado para uso interno. Evite expor o dispositivo a condições extremas de temperatura ou umidade.

Proteção Contra Poeira: Quando as interfaces de fibra não estiverem em uso, coloque as tampas protetoras nos conectores SC/ST para evitar o acúmulo de poeira e garantir uma boa qualidade de sinal.

Segurança Óptica: Não olhe diretamente para a extremidade de transmissão da fibra TX com os olhos nus. A luz do laser utilizada na transmissão pode ser perigosa para os olhos.

Uso de Transceptores de Fibra Única: Os transceptores de fibra óptica devem ser usados em pares. Consulte a documentação do produto para mais detalhes sobre como garantir a compatibilidade com transceptores de fibra única.
