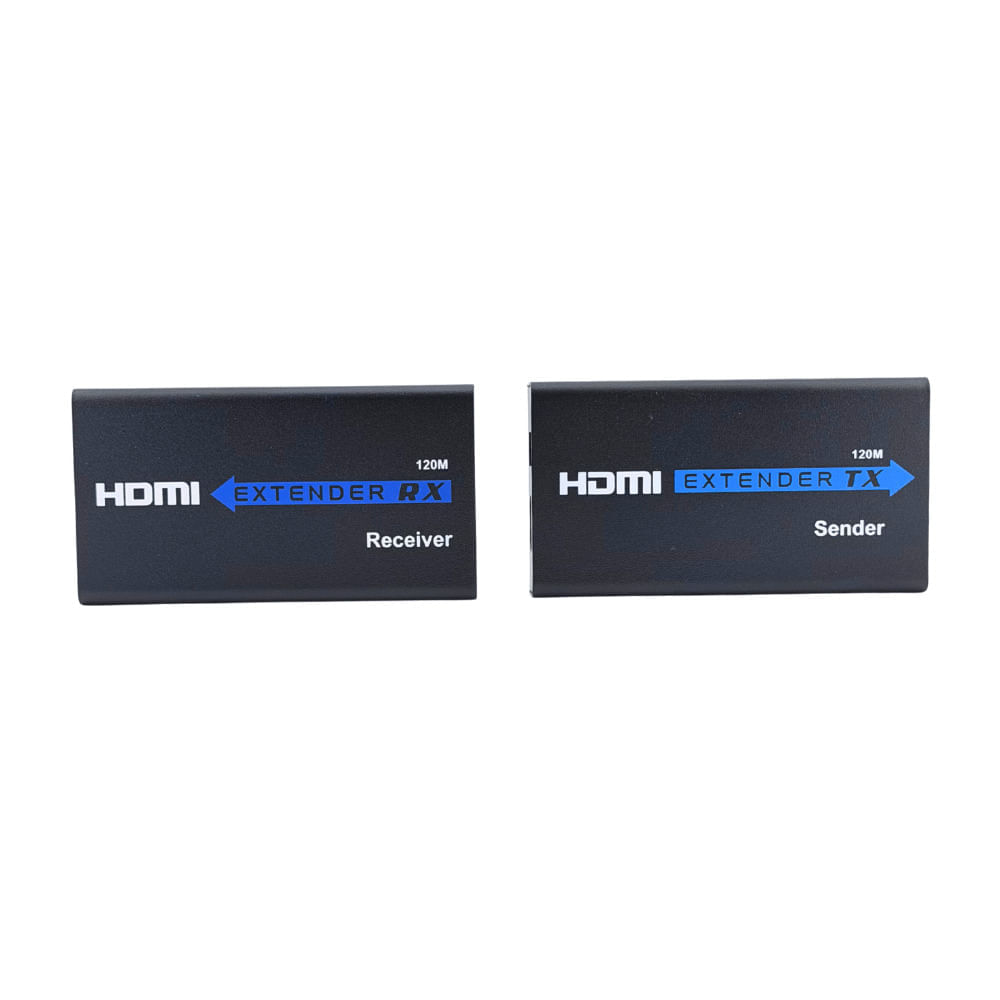

Extensor HDMI 120m IP TX/RX V2.0 com IR - 8137 Extensor HDMI 120m IP TX/RX V2.0 com IR - 8137

Extensor HDMI 120m over IP TX/RX V2.0 com IR — Distribuição ponto-a-ponto ou via switch

Transmita vídeo HDMI e áudio digital a longas distâncias com total estabilidade usando o Extensor HDMI 120m over IP TX/RX V2.0 com IR. Ideal para sinalização digital, salas de reunião, igrejas, escolas, varejo e CFTV, ele opera ponto-a-ponto (TX?RX) ou via switch (um-para-muitos), mantendo a qualidade da imagem e permitindo o controle remoto da fonte pelo retorno IR.

Características Principais

• Alcance de até 120 metros: transmissão por cabo de rede Cat5e/Cat6 entre TX e RX.
• Modos de uso: ponto-a-ponto ou distribuição via switch (um-para-muitos).
• Retorno IR (controle remoto): retransmissão do controle da fonte (typ. 20–60 kHz).
• EDID/HDCP: negociação automática de EDID; compatível com HDCP (conforme lote).
• Qualidade de vídeo: até Full HD 1080p/60 com baixa latência.
• Observação: alguns lotes suportam 4K@30 em trechos menores (ex.: até 70 m).
• Plug & Play: instalação simples, sem drivers.
• Gabinete robusto: carcaça metálica para dissipação térmica e uso contínuo.

Usos Recomendados

• Sinalização digital: player central e telas remotas em lojas, corredores e recepções.
• Corporativo e educação: mesma apresentação espelhada em TVs e projetores distantes.
• Igrejas e eventos: distribuição do conteúdo para áreas de apoio.
• Bares e restaurantes: mesmo canal em várias TVs, controlando a fonte via IR.
• CFTV: levar imagem de DVR/NVR até centrais de monitoramento.

Vantagens

• Custo-benefício: usa cabo de rede comum (Cat5e/Cat6), mais barato e fácil de passar.
• Escalável: com switch Gigabit, expanda para vários receptores sem refazer cabeamento HDMI.
• Operação estável: EDID/HDCP reduzem “tela preta” e perdas de sincronismo.
• Controle remoto real: IR permite manipular a fonte à distância.
• Instalação limpa: cabos finos, longos e flexíveis para infraestrutura existente.

Especificações Técnicas (texto)

• Padrão de transmissão: HDMI sobre IP (TCP/IP; HDbitT/AV over IP equivalente — conforme lote)
• Alcance: até 120 m com Cat5e/Cat6 100% cobre (ponto-a-ponto)
• Resoluções: até 1920×1080@60 Hz; compatível com 720p/1080i;
• Alguns lotes: 4K@30 em distâncias reduzidas (aprox. =70 m)
• Áudio: pass-through via HDMI (LPCM/Dolby/DTS conforme fonte/display)
• IR: extensor de IR incluso (typ. 20–60 kHz; emissor no TX e receptor no RX, ou vice-versa, conforme orientação)
• EDID/HDCP: EDID automático; HDCP 1.4/2.2 (conforme lote)
• Topologia via switch: um-para-muitos (multicast/unicast conforme modelo); recomenda-se switch Gigabit
• Conectividade:

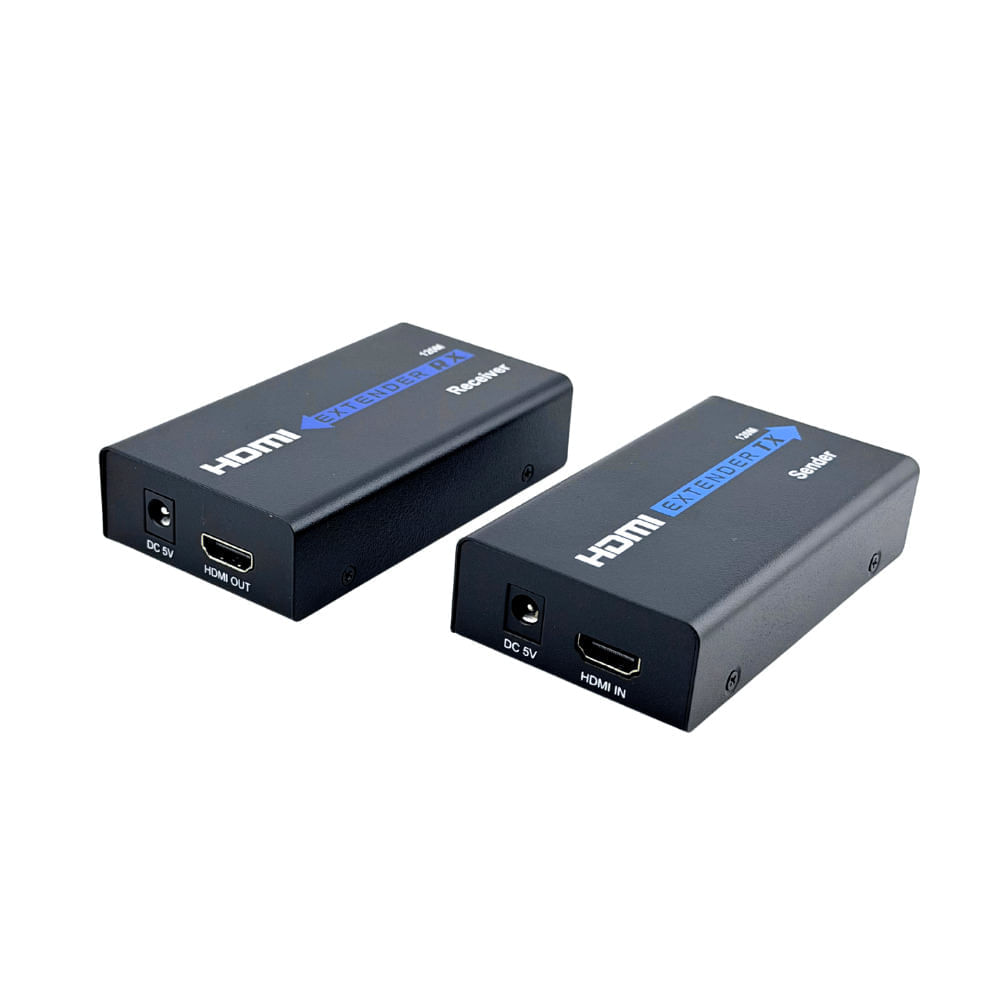

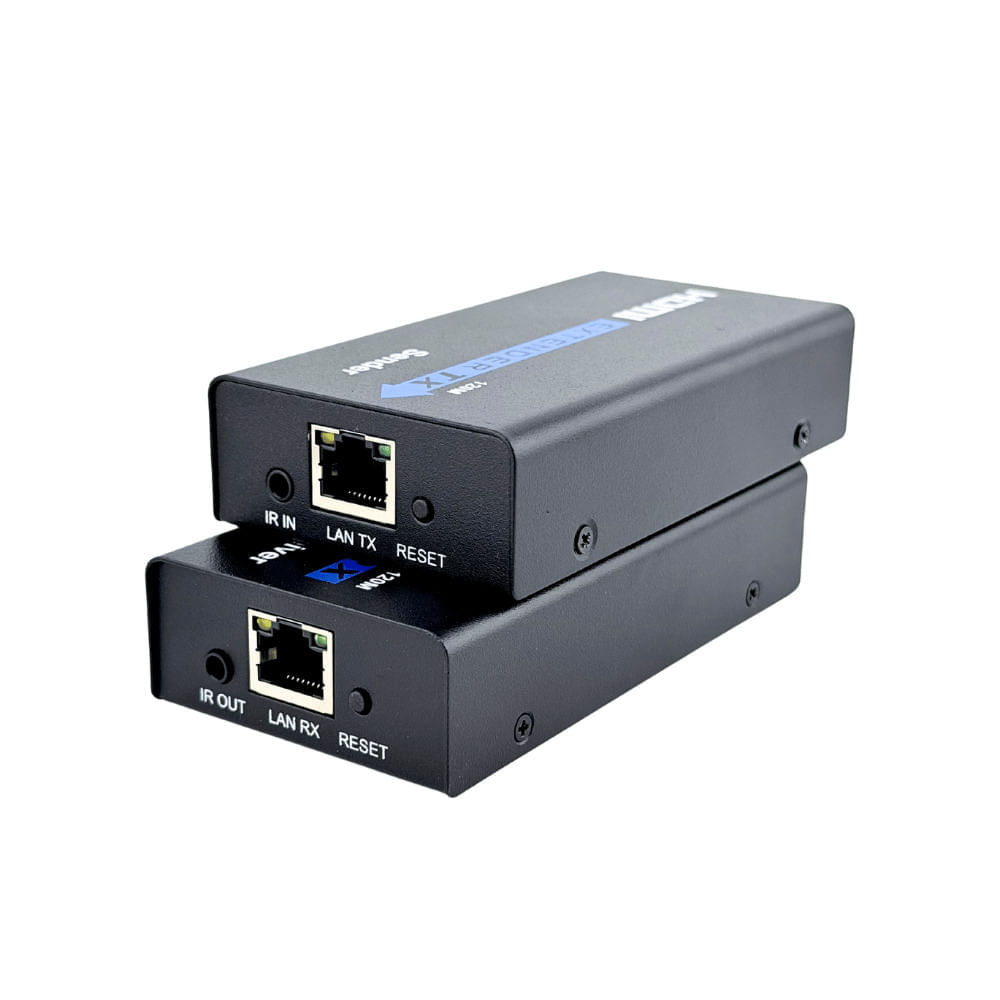

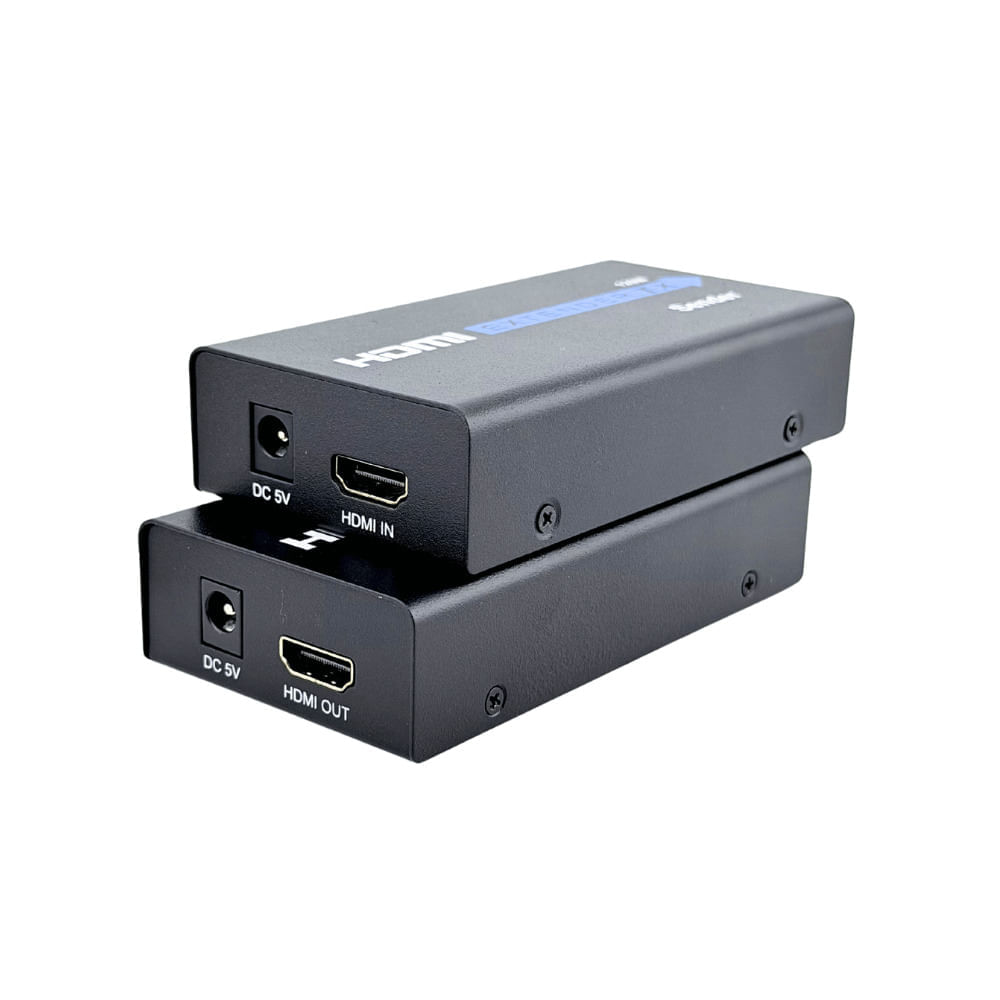

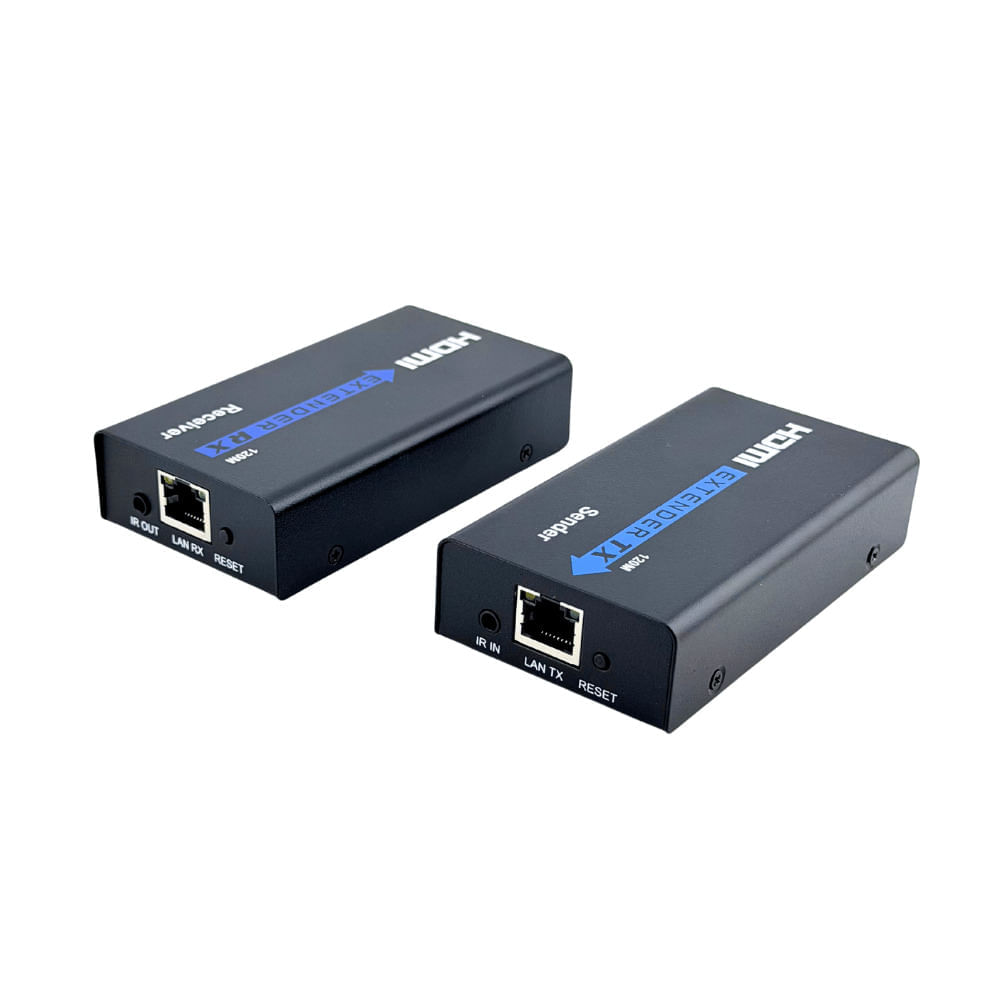

• TX (Transmissor): 1× HDMI IN; 1× RJ45 OUT; 1× IR jack; 1× DC IN
• RX (Receptor): 1× HDMI OUT; 1× RJ45 IN; 1× IR jack; 1× DC IN
• Cabo recomendado: Cat6 100% cobre, crimpagem T568B; evitar CCA e emendas
• Alimentação: DC 5 V/1 A (TX e RX, fontes dedicadas)
• Carcaça: metal, ventilação passiva; uso indoor 24/7 (conforme lote)

Instruções de Uso

1. Conecte a fonte HDMI (PC/player/DVR) à porta HDMI IN do TX.
2. Conecte o RX à TV/monitor na porta HDMI OUT.
3. Interligue TX e RX com Cat5e/Cat6 (até 120 m).
4. Ligue os cabos IR (emissor na fonte e receptor no display, conforme orientação do kit).
5. Alimente TX e RX com as fontes 5 V/1 A. O link sobe automaticamente.

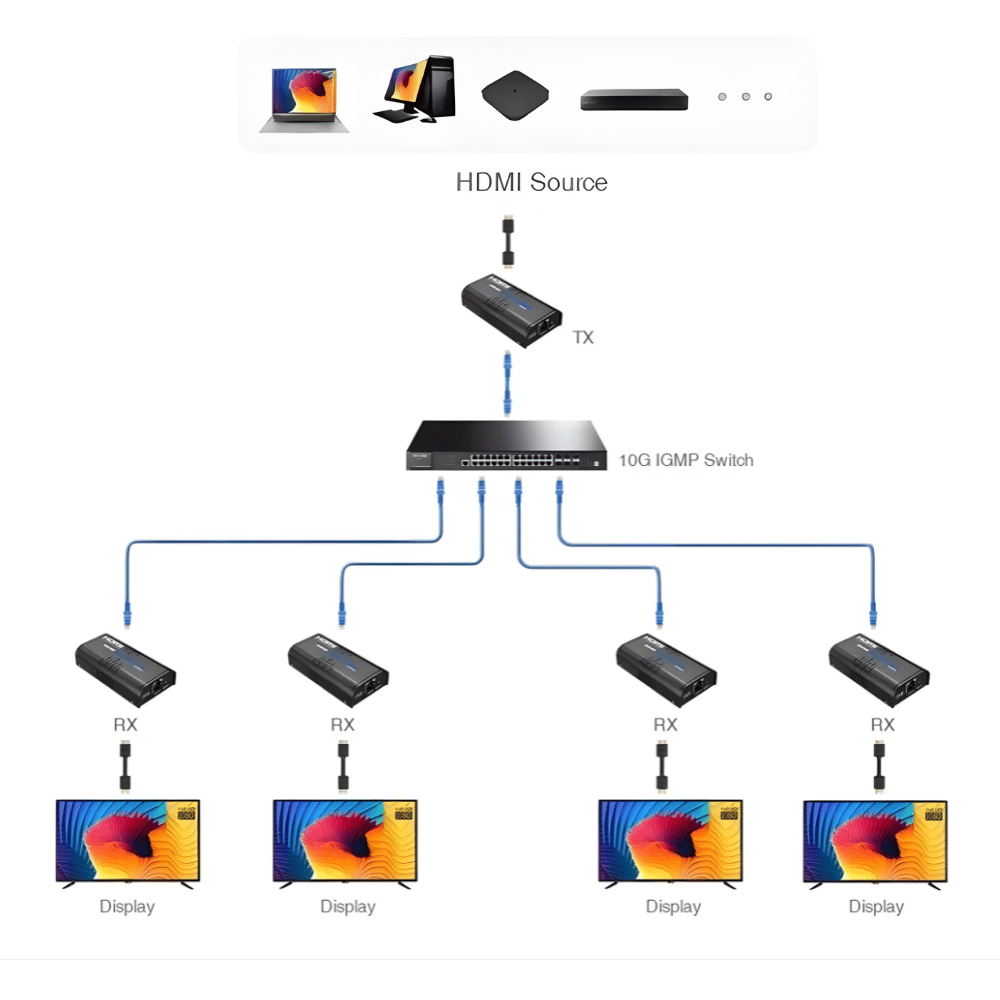

6. Para distribuição a vários RX, conecte TX e RX a um switch Gigabit (um-para-muitos).

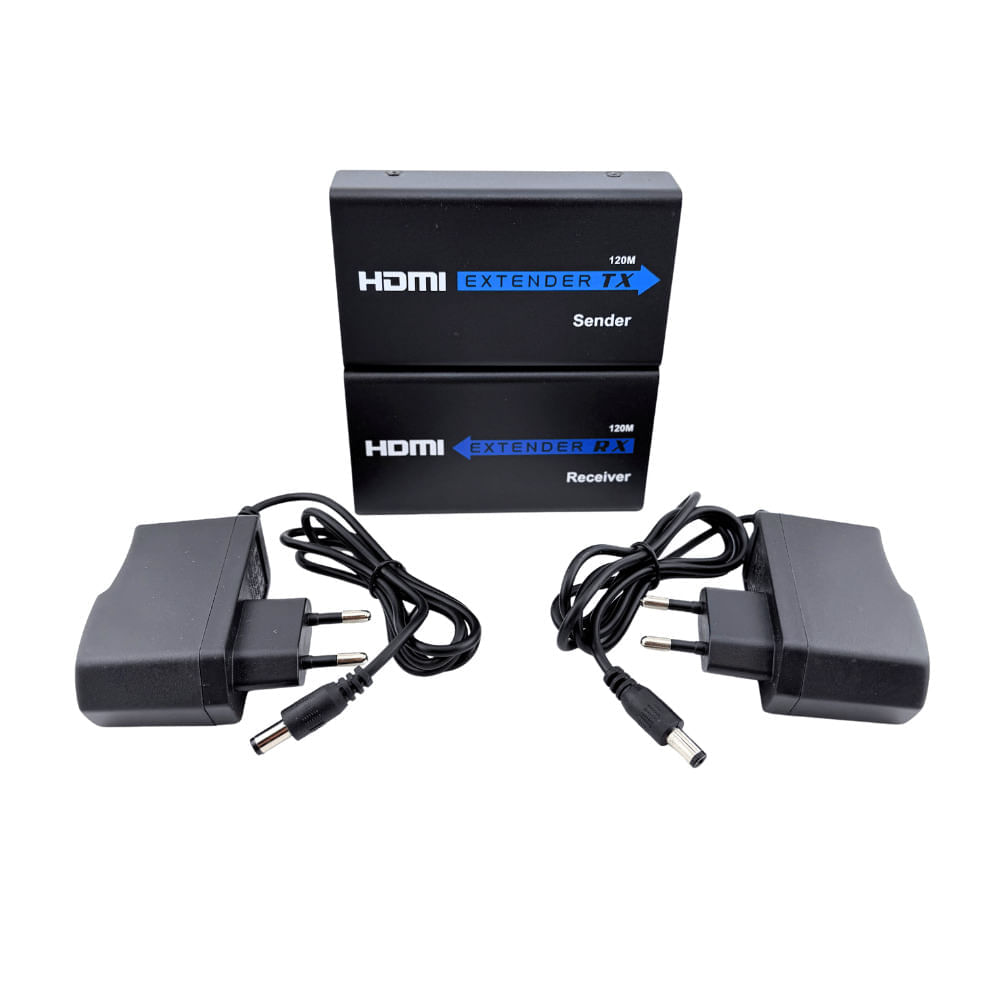

Conteúdo da Embalagem

• 1x Transmissor (TX)
• 1x Receptor (RX)
• 2x Fontes DC 5 V/1 A
• 1x Kit de IR (emissor e receptor)
• 1x Manual do usuário

FAQ

1. Posso usar com switch de rede comum?

• Sim, recomende-se switch Gigabit dedicado ou VLAN para tráfego AV.

1. Funciona com 4K?

• O modo nominal é 1080p/60 até 120 m. Alguns lotes exibem 4K@30 em trechos menores (tipicamente =70 m).

1. Qual cabo devo usar?

• Cat6 100% cobre, sem emendas, crimpagem T568B, patch cords curtos. Evite CCA.

1. O IR controla qualquer fonte?

• Em geral sim, dentro da faixa 20–60 kHz. Ajuste a posição do emissor/“olho IR” na fonte.

1. Leva internet junto?

• Não. O cabo de rede carrega o stream HDMI sobre IP. Para dados/Internet, use rede separada/VLAN.

Homologação e Conformidade

• Conformidades típicas: CE, FCC, RoHS (conforme lote). Produto de baixa tensão para uso indoor.

Avisos Importantes

• Respeite as metragens: 120 m para 1080p com Cat6; para 4K@30 (quando suportado), mantenha trechos menores.
• Em redes compartilhadas, use VLAN ou switch dedicado para evitar congestionamento.
• Evite passar o cabo de rede junto a cabos elétricos de alta carga.
• A qualidade do cabeamento e conectores impacta diretamente a estabilidade do vídeo e do IR.

Garantia e SAC

• Garantia: 90 dias contra defeitos de fabricação (salvo política indicada pelo fornecedor).
• Suporte técnico: conforme dados do fabricante/fornecedor no manual/embalagem.
