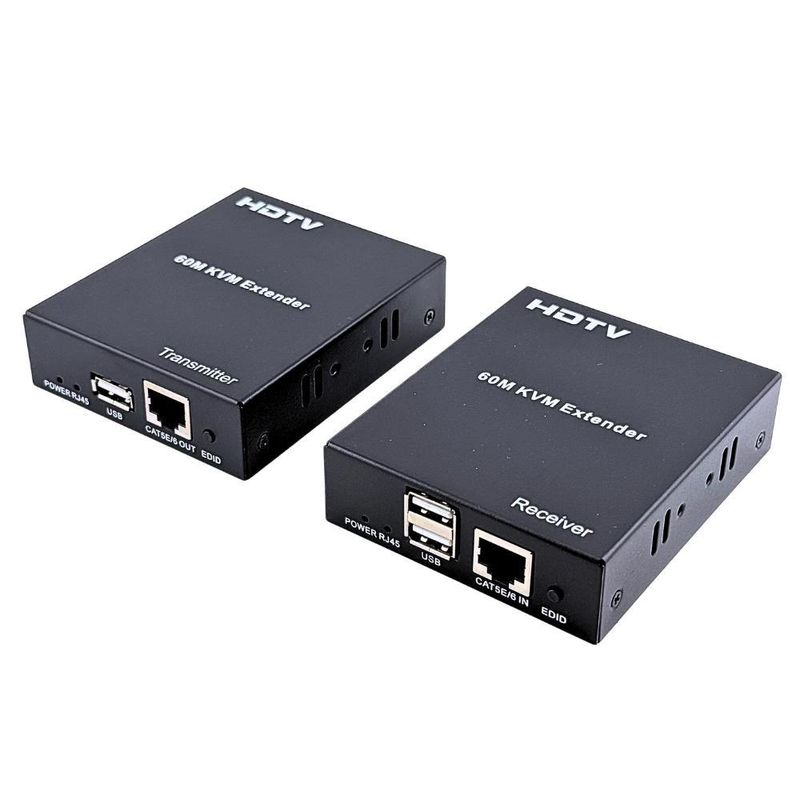

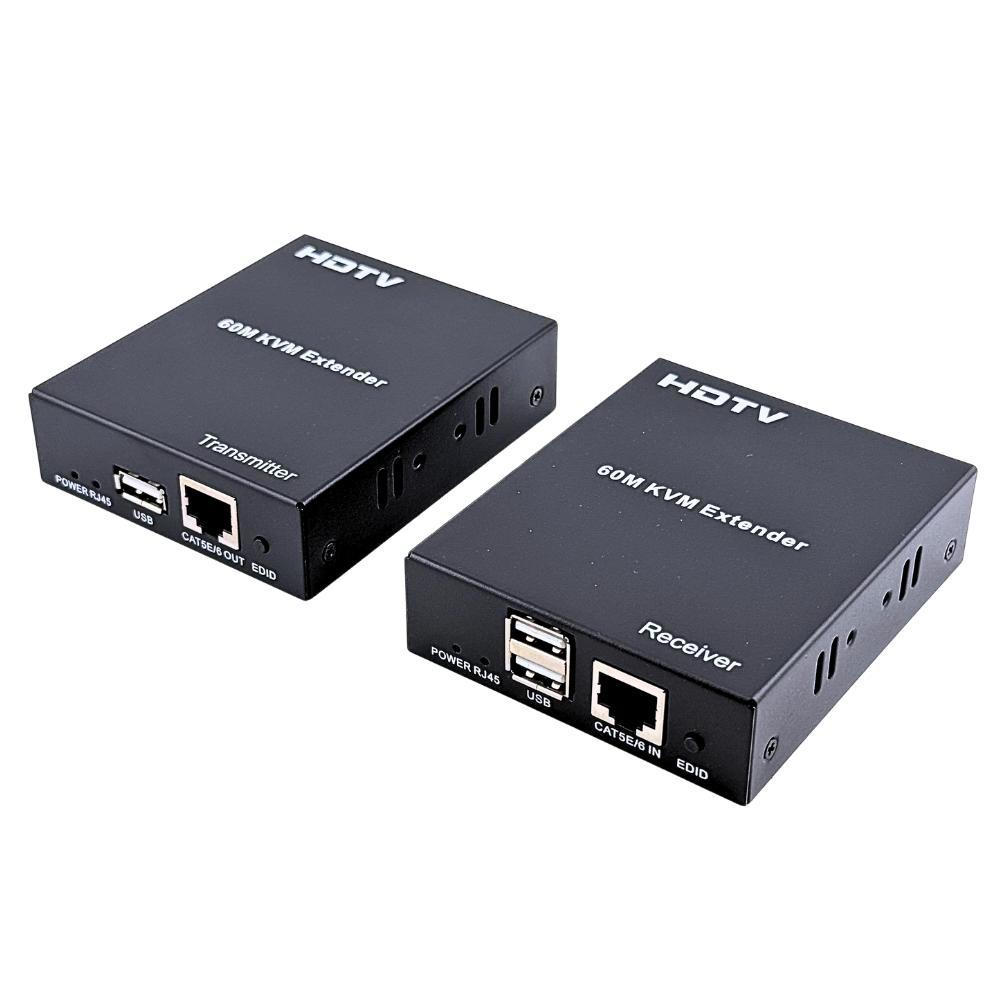

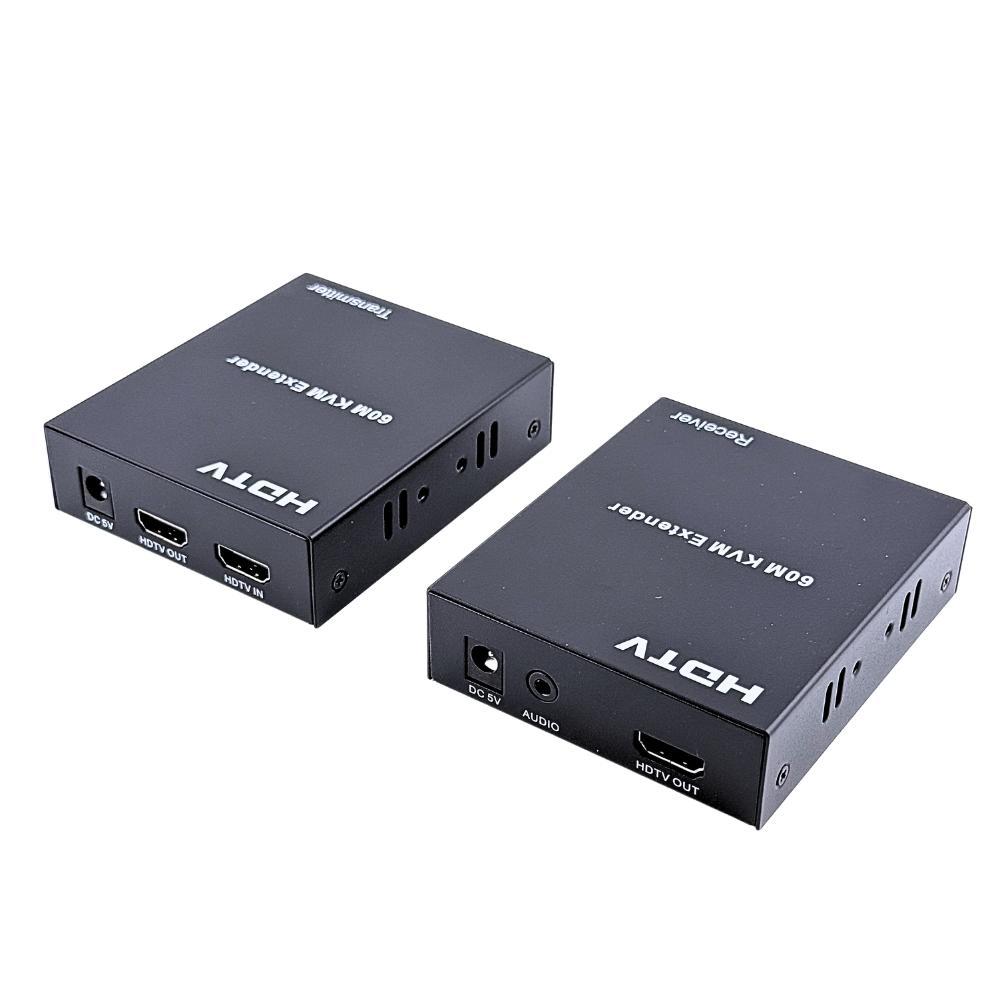

Extensor HDMI com Suporte a Resolução 1080p - Longa Distância

Este Extensor HDMI possui muitos recursos que permitem que ele funcione de maneira superior. Entre esses recursos, você encontrará:

• Par como módulo funcional completo: Não há necessidade de configuração.


• Cabo CAT-5/6: Pode substituir o cabo HDTV para alcançar a transmissão de longa distância.


• Padrão IEEE-568B: O cabo CAT-5/6 segue esse padrão.


• Distância de Transmissão: Até 60/120/150 metros para 1080p ao usar cabo CAT-5e/6.


• Pere a saída da HDTV: No lado do remetente.


• Tamanho compacto: Facilita o uso e a instalação.


• Taxas de sinalização: Até 1,65 Gbps no suporte de tela de 1080p.


• Compatível com HDCP.


• Suporte a áudio não compactado: Como LPCM.


• Suporte a áudio compactado: Como DTS Digital, Dolby Digital (incluindo DTS-HD e Dolby True HD).

O Extender usa cabos CAT-5e únicos ou CAT-6 (recomendado) em vez de cabo HDTV para transmitir sinal de alta definição de até 60 metros, reduzindo o custo. Foi projetado para fornecer transmissão de longa distância de sinal de alta definição.

• Suporte à maior resolução de vídeo: 1080p/60Hz.


• Transmissão de longa distância: Até 60 metros.


• Saída de áudio: Tanto o TX quanto o RX suportam saída de áudio esquerda e direita de 3,5 mm.


• Baixo consumo de energia: Baixa temperatura e alta segurança.


• Suporte à extensão USB: Para mouse e teclado.

Especificações:

• Comprimento do cabo CAT-5E/6 entre RX e TX: Até 60 metros.


• Entrada HDTV: 1080p/1080i/720p/576p/576i/480p/480i.


• Saída HDTV: 1080p/1080i/720p/576p/576i/480p/480i.


• Largura de banda máxima: 150 MHz.


• Taxa máxima de transmissão: 4,5 Gbps.


• Sinal de vídeo de entrada: 0.5~1.5 Volts p-p.


• Sinal de saída DDC: 5 Volts p-p (TTL).


• Entrada: AC (50HZ, 60HZ) 100V-240V; Saída: DC 5V/1A.

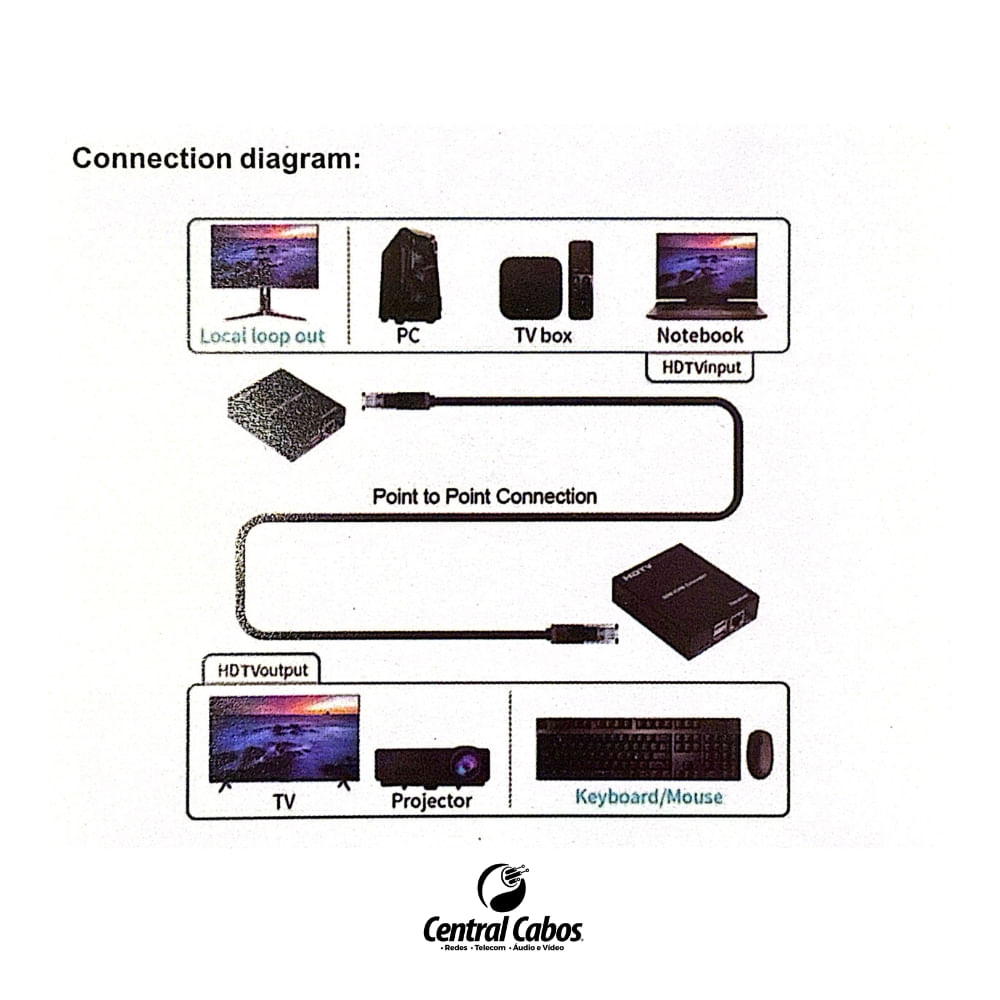

Conectando e Operando:

1. Conecte um cabo HDTV entre o dispositivo de origem e o TX Extender, a distância máxima do cabo é de 10 metros.


2. Conecte um cabo HDTV entre o dispositivo de exibição e o RX Extender, a distância máxima do cabo é de 15 metros.


3. Conecte cabos únicos CAT-5e ou CAT-6 (recomendados) em vez de cabos HDTV entre o TX e RX Extender, a distância máxima do cabo é de 60 metros.

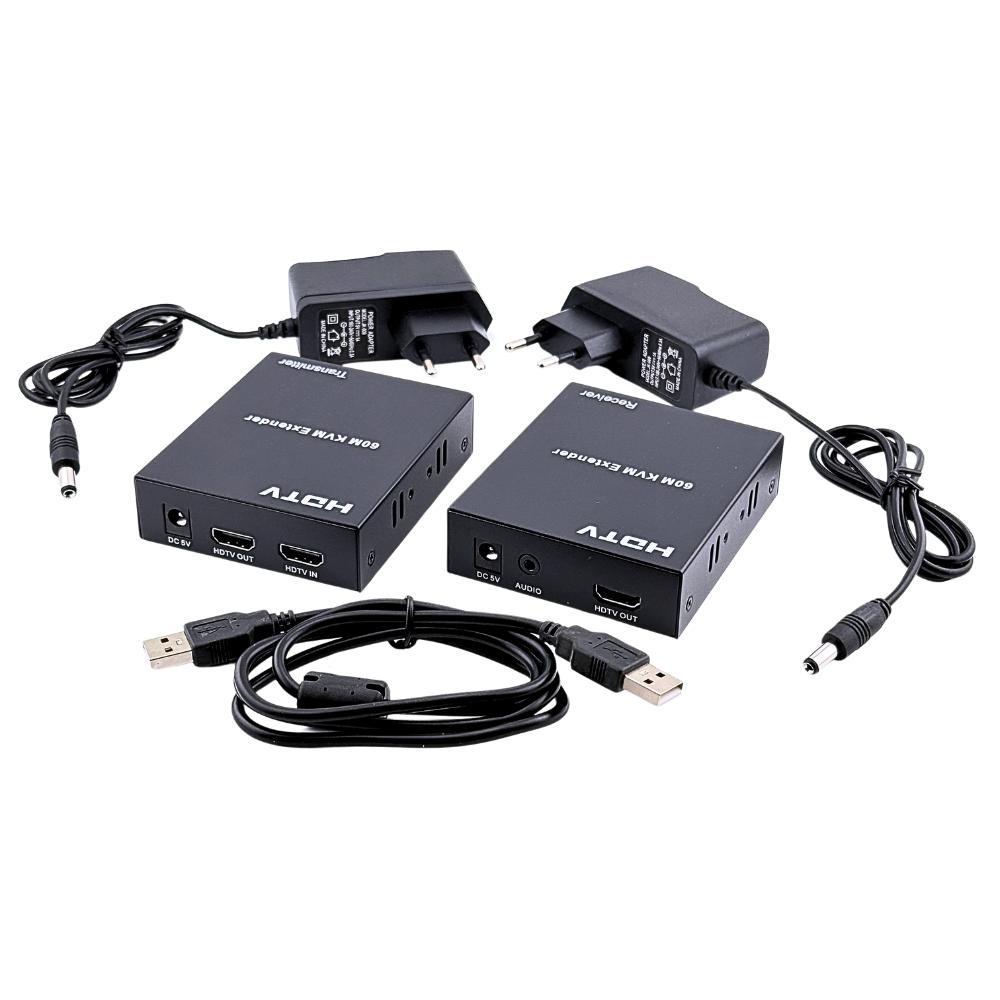

4. Conecte a fonte de alimentação de 5V ao TX e RX.


5. Luz indicadora LED:



   • Luz indicadora LED TX: Quando há entrada de sinal, ela fica azul.


   • Luz indicadora LED RX: Quando há entrada de sinal, ela fica azul.






6. Botão EDID: O botão pode suportar a mudança de EDID entre 720P e 1080P (1080P é o EDID padrão quando a energia está ligada).


7. Conecte o cabo do receptor IR ao receptor e conecte o cabo do transmissor IR ao transmissor se você precisar do cabo do receptor IR, ameje o equipamento que precisa ser controlado.


8. Conecte o mouse e o teclado às duas portas USB do receptor e conecte a porta USB do transmissor ao computador se precisar da função de controle KVM.
