Extrator Audio HDMI 2 Portas 4k - 7743

HDCP 2.2

Obrigado por adquirir este produto. Para melhor desempenho e segurança, leia estas instruções cuidadosamente antes de conectar, operar ou ajustar o produto. Por favor guarde este manual para futura referência.

1.0 INTRODUÇÃO

Este é um switch de alto desempenho com 1 entrada HDMI e 1 saída HDMI com saída de áudio. A saída de áudio HDMI / Toslink / jack de 3,5 mm suporta a função de extração de áudio. O sistema suporta todos os formatos de TV 3D, além de todos os formatos HDTV de até 4Kx2K @ 60HZRGB8: 8: 8.. Além disso, o controle remoto oferece aos usuários controle total sobre a seleção de fontes e torna o dispositivo incrivelmente fácil de usar.

2.0 RECURSOS

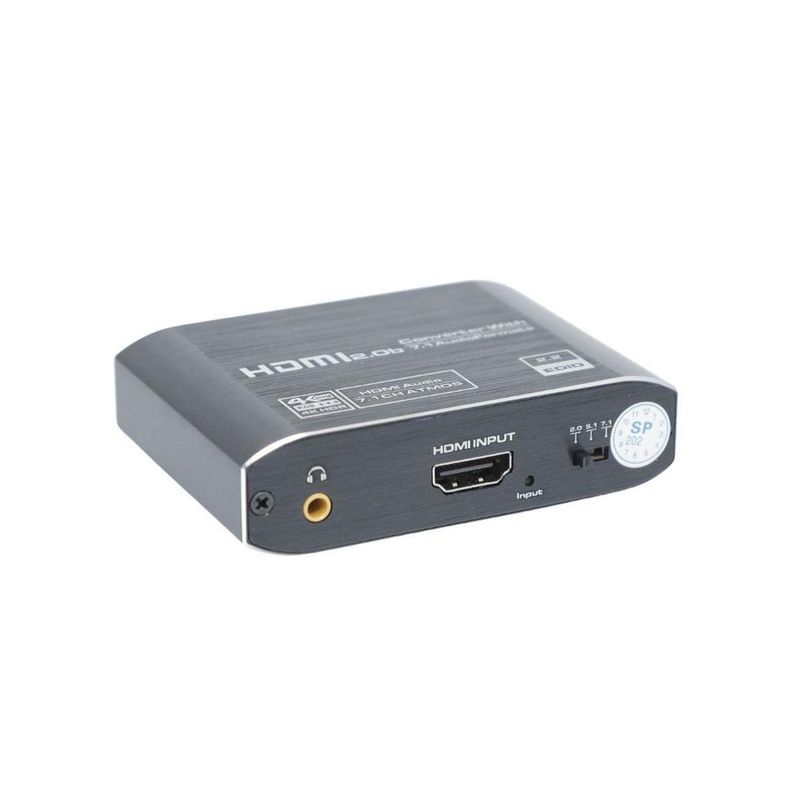

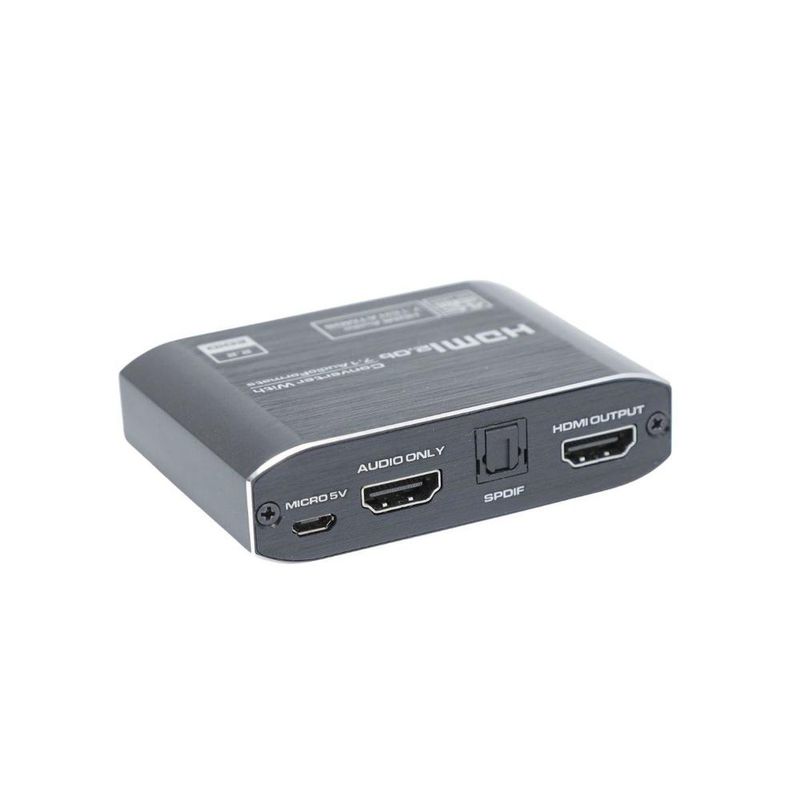

1. Há 1 entrada HDMI, 1 porta de saída HDMI, 1 porta de saída de áudio Toslink.

1 porta de áudio de 3,5 mm, 1 porta de saída de áudio HDMI.

2. suporte 480i/480p/576i/576p/720p@50/60Hz/1080p@50/60Hz/4Kx2K@30/60Hz com 24 bits RGB 8:8:8/YcbCR 4:4:4 (4k@60hz YUV4:4 :4).

3. Largura de banda máxima por canal: 600 MHz. Taxa de transmissão máxima por monitor: 18,5

Gbps

4. Compatível com HDR 10, HDMI2.0b, HDCP 2.2/1.4/1.3/1.2/ 1.1

5. Este switch HDMI suporta formato de áudio LPCM7.1 CH, Dolby True-HD, DTS-HD, AC3, DTS, DSD, mas não pode decodificar esses formatos de áudio. Se o seu amplificador ou barra de som não suportar esses formatos de áudio, não haverá saída de áudio da sua barra de som ou amplificador. Nesta situação, defina o formato de áudio para PCM/LPCM na sua fonte HDMI.

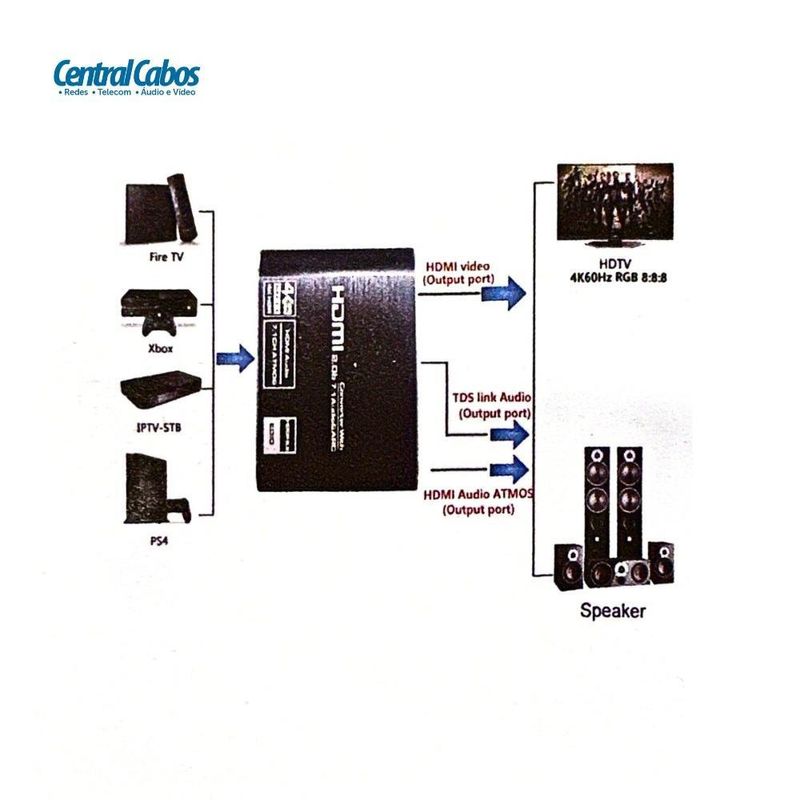

6. Extrator de áudio HDMI - com TOSLINK SPDIF óptico + saída de áudio HDMI de 3,5 mm permite extrair o som da fonte de entrada HDMI (como PS4, Xbox one etc.) para sua barra de som ou amplificador, sem necessidade de conexão de TV ou monitor.

7. Entrada HDMI compatível com qualquer dispositivo HDMI: como PS4/Roku/Fire TV/ Blu-ray players/Apple TV/Xbox/ Nintendo Switch/PS4 Pro/ Xbox 360/ Xbox One X/ PS3/Beamer/Laptop e outros HDMI fonte de sinal. Saída de vídeo/áudio HDMI:

Monitor, TV, Projetor. Saída de áudio HDMI / SPDIF / 3,5 mm: receptor, amplificador, alto-falante, fone de ouvido e outro dispositivo de áudio.

8. Suporta cores profundas de 24 bits por canal (Observação: não é compatível com DVI, não recomendamos que você use um cabo HDMI para DVI conectado ao seu projetor/monitor)

9. É altamente recomendável usar o cabo HDMI2.0 padrão AWG26 (19 + 1). a distância pode chegar até 5m antes e depois quando a resolução for 4K@60Hz, pode chegar até 8 metros antes e depois se a resolução for inferior a 4K@30Hz.

Notas:

1. Você deve operá-lo corretamente quando o interruptor estiver funcionando, se achar que o interruptor não está funcionando, sugerimos que você desconecte a fonte de alimentação e a conecte novamente.

2. Quando ligar o interruptor, por padrão, o indicador led inputi acenderá no início ao desconectar a fonte HDMI.

3. Ele suporta cabo de saída de áudio óptico/3,5 mm/HMI de até 10 metros (máx. Se você escolher a saída de áudio HDMI, poderá desfrutar de 7.1CH, 5.1CH, 2CH ou cópia de áudio. Se você escolher a saída de áudio óptico, poderá desfrutar de 5.1CH ou 2CH ou cópia de áudio. Se você escolher 3. saída de áudio de 5 mm, poderá desfrutar de 2CH ou cópia de áudio.

4,5 segundos para alterar a próxima fonte. Isso é normal, por favor, não se preocupe.

* Como obter o 5.1CH/7. Áudio 1CH

Quando você usou a Função de Extração de Áudio HDMI e não pode obter 5.1CH/7.1 Audio. Primeiro, mude o formato de saída de áudio para o modo 5.1CH/7.1CH ou o modo Pass pelo 2. Modo de passagem 1CH/5.1 CH/ 7.1CH Ligue o produto.

Se você definir para 5.1CH/7.1CH ou modo de passagem, mas ainda sem saída de áudio, verifique sua fonte de entrada HDMI e defina-a para o formato de áudio de saída de origem.

* Função de reinicialização automática

Quando você quiser redefinir o produto, continue pressionando o botão "Alternar" por mais de

5 segundos até que todo o flash led, o produto será redefinido.
