Separe o áudio do HDMI e conecte sua TV a diferentes sistemas de som

O Extrator de Áudio HDMI ARC Lotus LT-1169 permite manter a transmissão de imagem pela saída HDMI e, ao mesmo tempo, disponibilizar o áudio por uma saída analógica P2 de 3,5 mm ou pela saída digital óptica SPDIF.
É indicado para conectar TVs, monitores, projetores, consoles, reprodutores e outros equipamentos HDMI a caixas amplificadas, receivers, soundbars, fones de ouvido e sistemas de áudio compatíveis.

O que é o produto

O equipamento recebe o sinal pela entrada HDMI, encaminha a imagem e o som para a saída HDMI e extrai o áudio para conexões independentes.
Possui chave ARC, seletor de modos Pass-through, 2.0 e 5.1 canais, alimentação DC 5V e gabinete metálico compacto.

Principais Características

• Entrada HDMI.
• Saída HDMI.
• Saída de áudio analógica P2 de 3,5 mm.
• Saída de áudio digital óptica SPDIF.
• Função ARC com chave liga e desliga.
• Modos Pass-through, 2.0CH e 5.1CH.
• HDMI 2.0b.
• Resolução 4K informada na embalagem.
• Largura de banda anunciada de até 18 Gbps.
• Compatibilidade com HDR informada na embalagem.
• Indicador luminoso de entrada.
• Alimentação DC 5V.
• Gabinete metálico.
• Modelo Lotus LT-1169.

Benefícios

• Extrai o áudio de uma conexão HDMI.
• Permite utilizar equipamentos de som sem entrada HDMI.
• Mantém a passagem do sinal de vídeo para a TV ou monitor.
• Oferece saída analógica e digital no mesmo aparelho.
• Facilita a integração entre televisores e sistemas de áudio antigos.
• Chave seletora permite escolher o modo de áudio da instalação.
• Gabinete metálico proporciona maior proteção ao circuito.
• Formato compacto facilita a instalação atrás da TV ou no rack.

Aplicações e Usos Recomendados

Indicado para conectar:

• TVs e monitores;
• projetores;
• computadores e notebooks;
• videogames;
• aparelhos Blu-ray e DVD;
• receptores de TV;
• caixas de som amplificadas;
• soundbars;
• receivers e home theaters;
• fones de ouvido;
• amplificadores com entrada auxiliar;
• equipamentos com entrada óptica SPDIF.

Diferenciais

• Áudio analógico P2 e digital óptico.
• Passagem de imagem pela saída HDMI.
• Função ARC selecionável.
• Modos 2.0 e 5.1 canais.
• HDMI 2.0b.
• Banda anunciada de 18 Gbps.
• Gabinete em alumínio.
• Fonte de alimentação separada do sinal HDMI.

Especificações Técnicas

Tipo de produto: Extrator de áudio HDMI
Marca identificada no produto: Lotus
Modelo: LT-1169
Código interno: 5807
Versão HDMI informada: HDMI 2.0b
Entrada de vídeo e áudio: 1 HDMI fêmea
Saída de vídeo e áudio: 1 HDMI fêmea

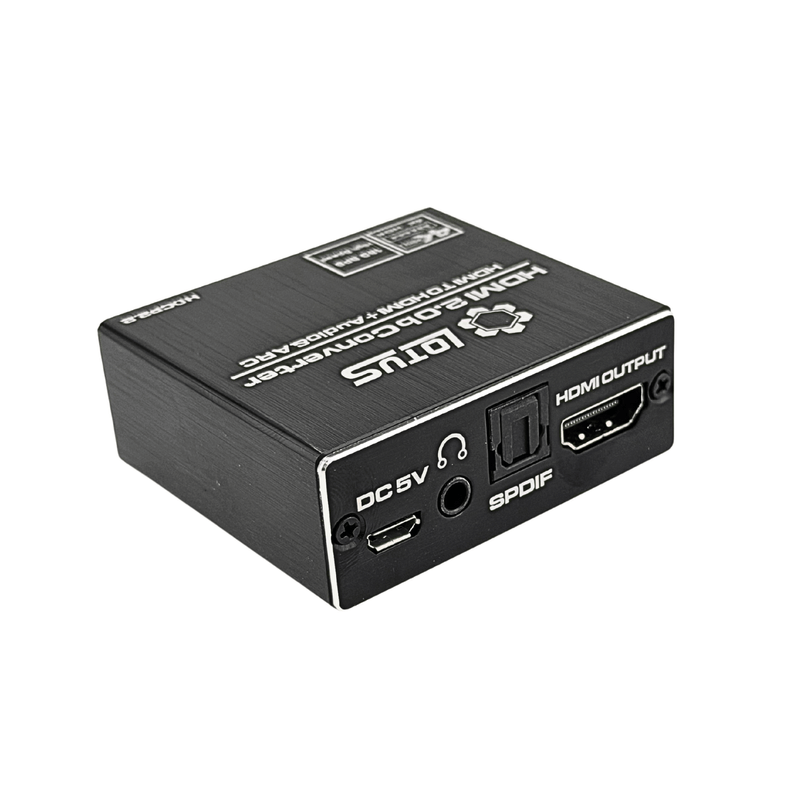

Saída analógica: P2 de 3,5 mm
Saída digital: Óptica SPDIF/Toslink
Função ARC: Sim, com chave liga/desliga
Modos de áudio: Pass-through, 2.0CH e 5.1CH
Largura de banda informada: Até 18 Gbps
Resolução anunciada: 4K
HDR: Informado na embalagem
Indicador: LED de entrada
Alimentação: DC 5V
Conector de alimentação: Micro-USB
Material: Gabinete metálico em alumínio
Cor: Preto
Origem: Fabricado na China

Compatibilidade

Compatível com fontes de sinal HDMI e dispositivos de exibição que utilizem entrada ou saída HDMI, como TVs, monitores, projetores, consoles, computadores, receptores e aparelhos multimídia.
A saída P2 é indicada para áudio analógico estéreo. Para áudio digital multicanal, deve ser utilizada a saída óptica SPDIF com equipamentos e conteúdos compatíveis.
O funcionamento do ARC depende de uma televisão com porta HDMI ARC, cabo HDMI compatível e configuração correta no menu de áudio da TV.

Como Utilizar

1. Conecte a fonte de sinal à porta HDMI Input.
2. Conecte a porta HDMI Output à TV, monitor ou projetor.
3. Conecte o sistema de som à saída P2 ou óptica SPDIF.
4. Conecte a alimentação DC 5V ao extrator.

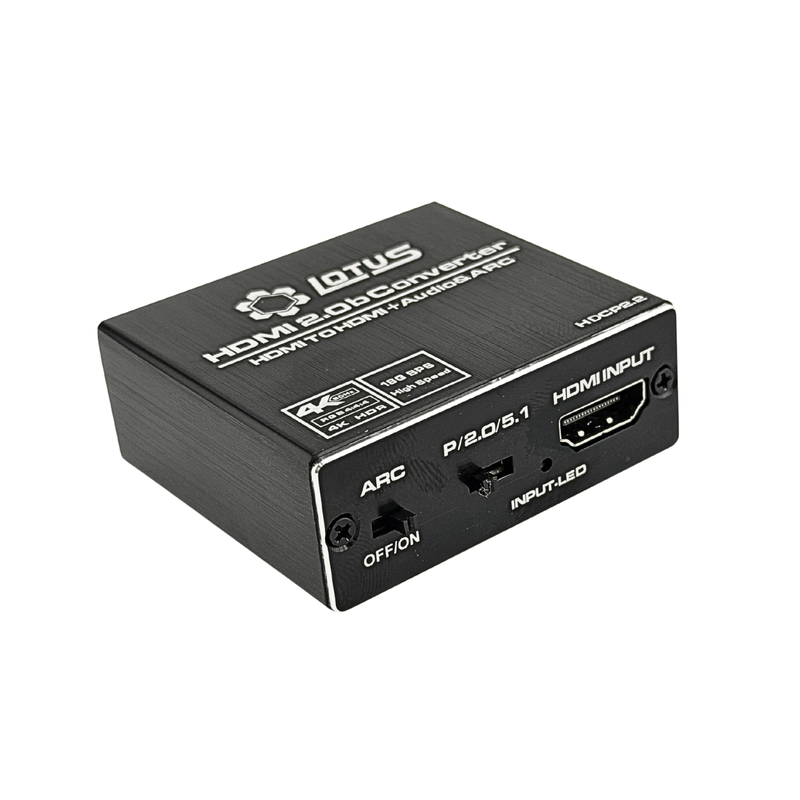

5. Selecione o modo adequado na chave frontal:

• P: passagem do sinal;
• 2.0: áudio estéreo;
• 5.1: áudio digital multicanal compatível.

1. Ative o ARC somente quando utilizar uma porta HDMI ARC compatível.
2. Ligue os equipamentos e selecione a entrada correta no sistema de áudio.

Cuidados e Conservação

• Desligue os equipamentos antes de realizar as conexões.
• Utilize cabos HDMI e ópticos em boas condições.
• Não force os conectores.
• Utilize alimentação DC 5V compatível.
• Mantenha o aparelho em ambiente seco e ventilado.
• Evite contato com água, umidade e fontes de calor.
• Não cubra o equipamento durante o funcionamento.
• Não abra ou tente reparar o gabinete.
• Antes de utilizar 5.1 canais, confirme a compatibilidade da fonte, do conteúdo e do receptor.

Conteúdo da Embalagem

Conforme o texto impresso na embalagem:

• 1 Extrator de áudio HDMI.
• 1 Cabo de alimentação USB.
• 1 Manual do usuário.

Cabos HDMI, cabo óptico e cabo P2 não são informados como inclusos.

Garantia

3 Meses

Perguntas Frequentes

Para que serve o extrator de áudio HDMI?

Ele mantém a passagem da imagem pela saída HDMI e disponibiliza o áudio separadamente pelas saídas P2 ou óptica.

Posso conectar uma caixa de som com entrada auxiliar?

Sim. Utilize a saída P2 de 3,5 mm e selecione o modo de áudio estéreo 2.0.

A saída P2 reproduz áudio 5.1?

Não. A conexão P2 é analógica e normalmente opera em estéreo. Para áudio digital multicanal, utilize a saída óptica SPDIF com equipamentos compatíveis.

O aparelho possui saída óptica?

Sim. Possui uma saída digital óptica SPDIF/Toslink.

Possui função ARC?

Sim. O aparelho possui chave ARC. A televisão também precisa ter uma porta HDMI ARC compatível.

Ele transforma uma saída óptica em HDMI?

Não. A função principal é receber um sinal HDMI, encaminhá-lo pela saída HDMI e extrair o áudio para P2 ou óptico.

Acompanha cabo HDMI?

Não. O cabo HDMI não aparece entre os itens listados no conteúdo da embalagem.

A fonte de tomada acompanha o produto?

Uma fonte aparece na fotografia do conjunto, mas o texto da embalagem informa somente cabo de alimentação. É necessário confirmar o conteúdo do lote antes da publicação.

Escolha o Extrator de Áudio HDMI ARC Lotus LT-1169 e conecte sua fonte HDMI a sistemas de som analógicos ou digitais com mais praticidade e flexibilidade.
