Separe o áudio do HDMI e conecte diferentes sistemas de som

O Extrator de Áudio HDMI Lotus recebe um sinal HDMI, mantém a transmissão de imagem pela saída HDMI e disponibiliza o áudio separadamente pelas conexões digital óptica SPDIF e analógica RCA estéreo.
É indicado para integrar videogames, notebooks, receptores, TV boxes e aparelhos Blu-ray a TVs, monitores, projetores, amplificadores, receivers e caixas de som compatíveis.

O que é o produto

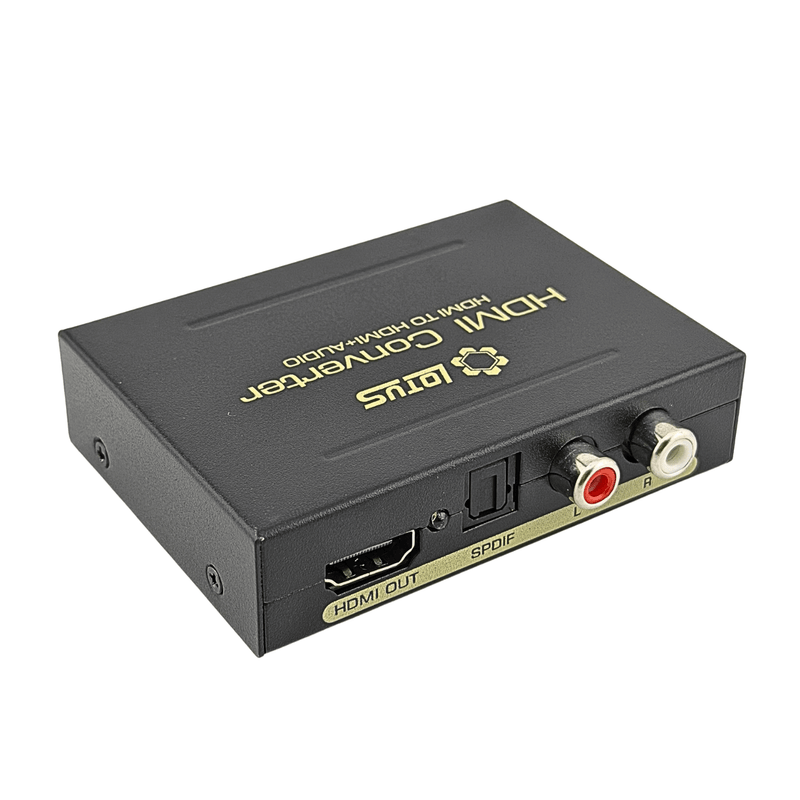

É um extrator de áudio com uma entrada HDMI, uma saída HDMI, uma saída óptica SPDIF e duas conexões RCA, identificadas como canal esquerdo e direito.

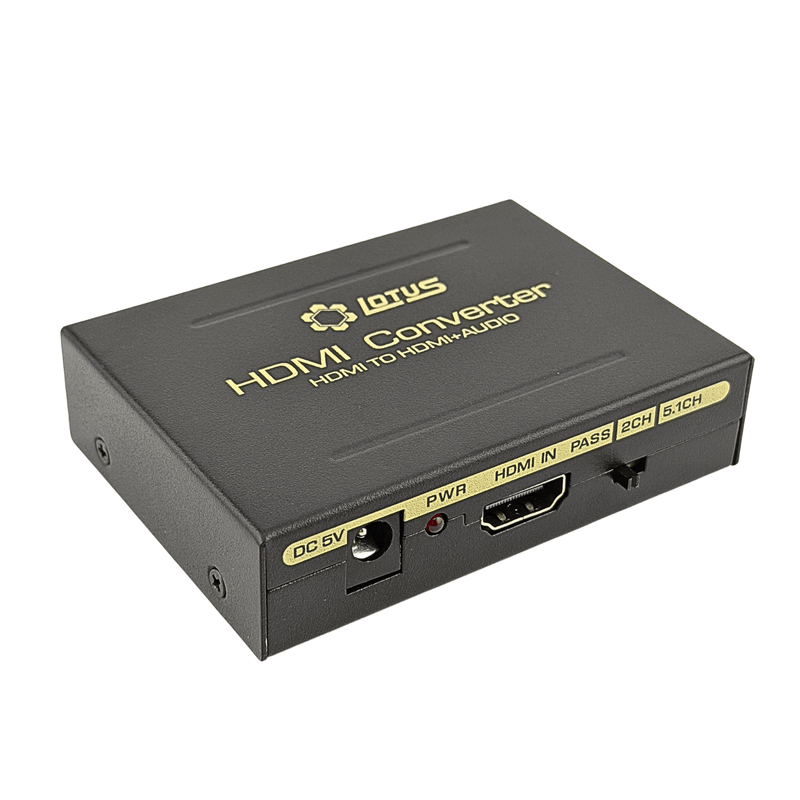

O seletor frontal permite escolher entre os modos PASS, 2CH e 5.1CH, adaptando o formato de áudio conforme a fonte, o conteúdo e o sistema de som conectado.

Principais Características

• 1 entrada HDMI.
• 1 saída HDMI.
• Saída digital óptica SPDIF.
• Saída analógica estéreo RCA L/R.
• Modos PASS, 2CH e 5.1CH.
• Suporte informado a Dolby Digital AC3, DTS e LPCM.
• DAC informado de 24 bits e 192 kHz.
• Indicador luminoso de funcionamento.
• Alimentação DC 5V/1A.
• Fonte de alimentação inclusa.
• Gabinete metálico compacto.
• Instalação sem necessidade de drivers.

Benefícios

• Permite utilizar sistemas de áudio que não possuem entrada HDMI.
• Mantém a imagem na saída HDMI enquanto separa o áudio.
• Oferece conexão digital óptica e analógica RCA.
• Facilita a integração entre equipamentos novos e sistemas de som antigos.
• Permite selecionar áudio estéreo ou multicanal compatível.
• Fonte própria ajuda a manter o funcionamento estável.
• Formato compacto facilita a instalação próximo à TV ou ao receiver.

Aplicações e Usos Recomendados

Indicado para:

• TV boxes;
• videogames;
• notebooks e computadores;
• aparelhos Blu-ray e DVD;
• receptores de TV;
• TVs e monitores;
• projetores;
• amplificadores;
• receivers;
• home theaters;
• soundbars com entrada óptica;
• caixas de som com entrada RCA.

Diferenciais

• Extração de áudio HDMI sem interromper a imagem.
• Saída óptica SPDIF para áudio digital.
• Duas saídas RCA para áudio analógico estéreo.
• Seletor EDID com modos PASS, 2CH e 5.1CH.
• Compatibilidade informada com AC3, DTS e LPCM.
• Conversor DAC informado de 24 bits/192 kHz.
• Fonte DC 5V/1A inclusa.
• Gabinete metálico resistente.

Especificações Técnicas

Tipo de produto: Extrator de áudio HDMI
Marca identificada no produto: Lotus
Modelo: Não informado
Código interno: 4117
Entrada de sinal: 1 HDMI fêmea
Saída de imagem e áudio: 1 HDMI fêmea
Saída digital de áudio: 1 óptica SPDIF/Toslink
Saída analógica de áudio: 2 RCA, canais esquerdo e direito
Modos de áudio: PASS, 2CH e 5.1CH
Formatos de áudio informados: Dolby Digital AC3, DTS e LPCM
DAC informado: 24 bits/192 kHz
Resolução confirmada no texto técnico: Até 1080p a 60 Hz
Suporte 3D informado: Sim
HDMI 2.0: Informado na embalagem
HDCP 2.2: Informado na embalagem
Indicador: LED de funcionamento
Alimentação: DC 5V/1A
Conector de alimentação: Plugue DC
Material: Gabinete metálico
Cor: Preto
Instalação: Plug and play, sem drivers
Origem: Fabricado na China

Compatibilidade

Compatível com fontes HDMI, como videogames, notebooks, computadores, TV boxes, receptores e aparelhos Blu-ray.
A saída HDMI pode ser conectada a TVs, monitores e projetores. A saída óptica SPDIF pode ser utilizada com receivers, soundbars e home theaters compatíveis. As conexões RCA L/R são indicadas para amplificadores e caixas de som com entrada analógica estéreo.
A reprodução em 5.1 canais depende da compatibilidade da fonte, do conteúdo, do formato de áudio e do equipamento receptor. As saídas RCA trabalham em áudio analógico estéreo.

Como Utilizar

1. Conecte a fonte de sinal à porta HDMI IN.
2. Conecte a porta HDMI OUT à TV, ao monitor ou ao projetor.
3. Conecte o sistema de áudio à saída óptica SPDIF ou às conexões RCA L/R.
4. Ligue a fonte DC 5V/1A ao extrator.
5. Selecione o modo adequado:

• PASS: utiliza as informações de áudio do equipamento conectado;
• 2CH: seleciona áudio estéreo;
• 5.1CH: seleciona áudio digital multicanal compatível.

1. Ligue os equipamentos e selecione as entradas corretas de imagem e áudio.

Cuidados e Conservação

• Desligue os equipamentos antes de conectar os cabos.
• Utilize cabos HDMI, ópticos e RCA em boas condições.
• Não force os conectores.
• Utilize somente alimentação DC 5V compatível.
• Mantenha o aparelho em ambiente seco e ventilado.
• Evite contato com água, umidade e calor excessivo.
• Não cubra o equipamento durante o funcionamento.
• Não abra ou tente reparar o gabinete.
• Confirme a compatibilidade antes de selecionar o modo 5.1CH.

Conteúdo da Embalagem

• 1 Extrator de áudio HDMI Lotus.
• 1 Fonte de alimentação DC 5V.

Cabos HDMI, óptico e RCA não aparecem como itens inclusos.

Garantia

3 Meses

Perguntas Frequentes

Para que serve este extrator?

Serve para manter a imagem pela saída HDMI e separar o áudio para uma conexão óptica SPDIF ou RCA.

Possui saída de áudio P2?

Não. Este modelo possui saída óptica SPDIF e duas conexões RCA, identificadas como L e R.

A saída RCA reproduz áudio 5.1?

Não. As conexões RCA L/R fornecem áudio analógico estéreo. O áudio digital multicanal deve utilizar a saída SPDIF com equipamentos compatíveis.

Posso conectar uma soundbar?

Sim, desde que a soundbar possua entrada óptica SPDIF ou RCA compatível.

Precisa instalar algum programa?

Não. O produto funciona por conexão direta, sem necessidade de drivers ou aplicativos.

A fonte acompanha o produto?

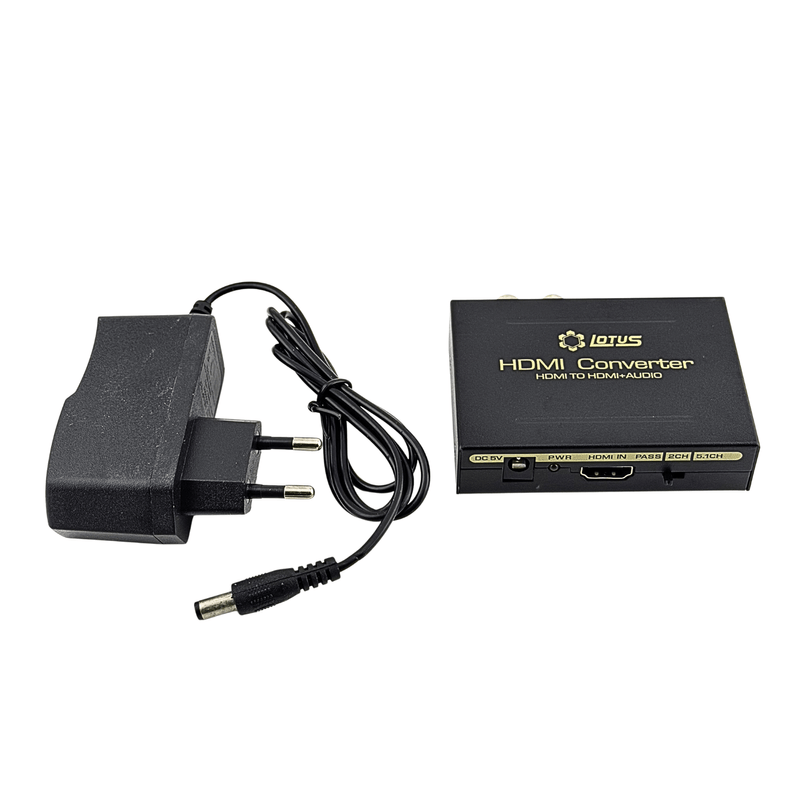

Sim. A fotografia do conjunto mostra uma fonte de alimentação com plugue DC.

O aparelho possui função ARC?

A função ARC não está informada nem identificada no equipamento. Portanto, este modelo não deve ser anunciado como extrator ARC.

Ele suporta 4K a 60 Hz?

A frente da embalagem anuncia 4K a 60 Hz, mas o texto técnico informa entrada HDMI de até 1080p a 60 Hz. Essa característica precisa ser confirmada antes da publicação.

Escolha o Extrator de Áudio HDMI Lotus e conecte suas fontes HDMI a sistemas de som ópticos ou analógicos com praticidade, flexibilidade e instalação simplificada.
