Matrix 2x2 hdmi 4k mhd-212 - 7758 Matrix 2x2 hdmi 4k mhd-212 - 7758

INTRODUÇÃO:

O HDMI Matrix 2x2 pode conectar duas fontes de sinal HDMI à terminais de exibição HD com fibra ótica e saída para fones de ouvido estéreo ao mesmo tempo por meio da saída HDMI 1. A

Matrix permite que dois dispositivos HDMI possam ser alternados ou divididos em dois monitores compatíveis com HDMI ou projetores.

Este HDMI Matrix suporta transmissão sem perdas e é amplamente usado em espaços, oferecendo soluções para preocupações de segurança, dados do centro de controle, distribuição de informação, apresentação na sala de conferência, escola e em ambientes de capacitação corporativa.

CARACTERÍSTICAS:

* Suporta vídeo em formato 3D;

* Via saída HDMI 1. Suporta cabo de fone de ouvido de 3.5 mm e saída óptica ao mesmo tempo;

* Possui duas entradas HDMI que podem ser alternadas e divididas em duas telas HDMI;

* Suporta LPCM, Dolby e canal DTS 5.1.

ESPECIFICAÇÕES:

Resolução HDMI: Até 3840x2160 /60Hz

Suporte ao formato de vídeo: Cor profunda 8/10/12 bits

Suporte ao formato de áudio: LPCM/DTS/Dolby-AC3

Largura de banda máxima: 600 MHZ

Taxa de transmissão máxima: 3x6 Gbps

Distância do cabo de entrada: Cabo padrão HDMI 4K/ 30 Hz 15 MAWG26 - Cabo padrão HDMI 2.0 4K/60Hz 5 M

Distância do cabo de saída: Cabo padrão HDMI 4K/30Hz 15 M AWG26 - Cabo padrão HDMI 2.0 4K/60Hz 5 M

Corrente de trabalho máxima: 700 mA

Formato do adaptador de energia: Entrada: AC (50Hz, 60Hz) 100V - 240V; Saída: 5V/1A

Faixa de temperatura de operação: (-15C a + 45C)

Faixa de umidade de operação: 5 a 90% RH (Sem condensação)

Dimensao (LxW x H): 122 x 80 x 19 (mm)

Peso: 174 g

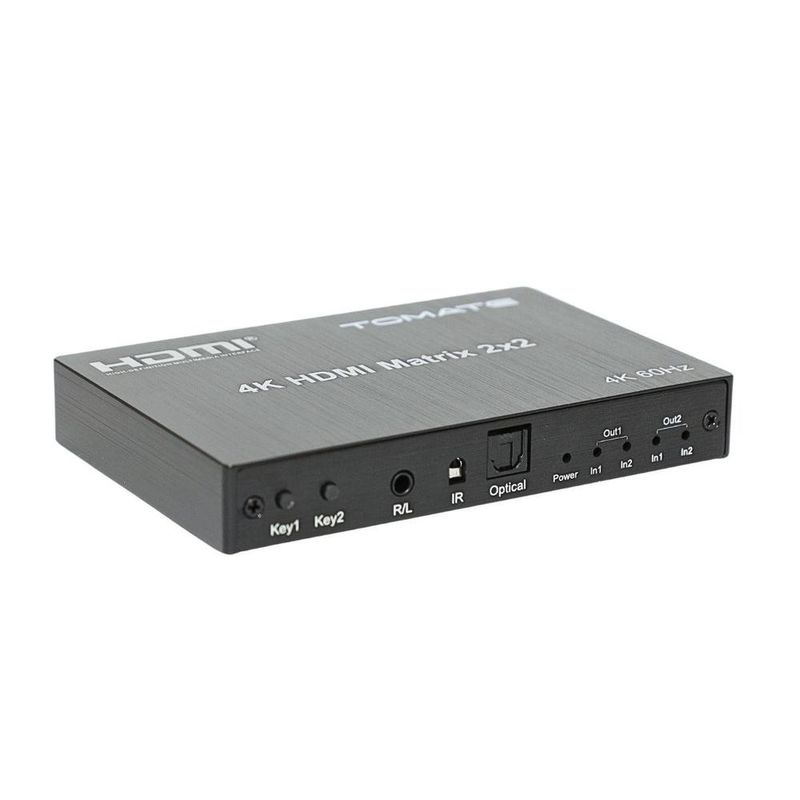

FUNÇÕES DA FIGURA DA INTERFACE:

1. Entrada HDMI 1 e 2 --- Entrada HDMI;

2. Saída HDMI 1 e 2 ---- Saída HDMI;

3. EDID ---- Gestão EDID;

4. DC/5 V --- Fonte de energia 5V;

5. Chave 1 e 2 --- Botão de comutação da saída de vídeo HDMI;

6. R/L ---- Saída estéreo;

7. IR ---- Receptor IR;

8. Óptico --- Saída óptica;

9. Energia --- Indicador de energia;

10. Saída 1/Entrada 1 e 2 --- Luz indicadora de entrada de sinal da saída HDMI 1

11. Saída 2/Entrada 1 e 2 -

Luz indicadora de entrada de sinal da saída HDMI 2.

CONTROLE REMOTO:

1. Os quatro botões da saída 1 são correspondentes às fontes de entrada 1 e 2, as quais a saída 1 e as entradas 1 e 2 podem ser alternadas livremente;

2. Os quatro botões da saída 2 são correspondestes às fontes de entrada 1 e 2, as quais a saída 2 e as entradas 1 e 2 podem ser alternadas livremente.

INSTRUÇÕES DOS BOTÕES E DO LED:

1. Instruções do LED: Os indicadores de entrada 1 e 2 são correspondentes às fontes de entrada das saídas 1 e 2;

2. Operação dos botões: As chaves 1 e 2 são usadas para alternar as fontes de entrada correspondentes das saídas 1 e 2.

OPERANDO E CONECTANDO:

1. Conecte cada dispositivo de fonte HDMI e entrada HDMI Matrix com o cabo HDMI;

2. Conecte dispositivos de exibição e a saída HDMI Matrix com o cabo HDMI;

3. Conecte a saída de áudio e o amplificador estéreo aos fones de ouvido estéreo ou fibra;

4. Conecte a fonte de energia 5 V ao HDMI Matrix 2x2;

5. Use o controle remoto ou o controle de botão para alternar a fonte de sinal livremente;

NOTA: A porta HDMI e as portas de áudio são conectadas de acordo com as necessidades do usuário. Nem todas precisam ser conectadas, mas não devem ser invertidas.

NOTAS:

Use o dispositivo como instruído para manter a vida útil deste.

1. O dispositivo deve ser colocado em local afastado de umidade, temperaturas altas, poeira, erosão e ambientes oxidativos;

2. Todas as partes deste dispositivo se desprenderão por fortes tremores, batidas ou quedas;

3. É proibido tocar o adaptador de energia com as mãos molhadas;

4. Segure o cabeçote do adaptador de energia e não puxe o cabo de energia quando

5. removê-lo da tomada;

6. Desligue a energia quando o dispositivo não estiver sendo usado por um longo tempo;

7. Não abra a tampa e não toque as partes internas deste dispositivo;

8. Use o adaptador de energia original de fábrica.

ACESSÓRIOS:

1. HDMI Matrix 2x2 1 Peça;

2. Controle remoto IR 1 Peça;

3. Adaptador de energia 5V 1 Peça;

4. Manual de instruções 1 Peça.

GARANTIA:

Este produto possui garantia de 90 (noventa) dias à contar da data de compra. Nossos produtos são testados e assim, nossa responsabilidade sobre esta garantia limita-se apenas à troca de produto encontrado com defeito de fabricação.
