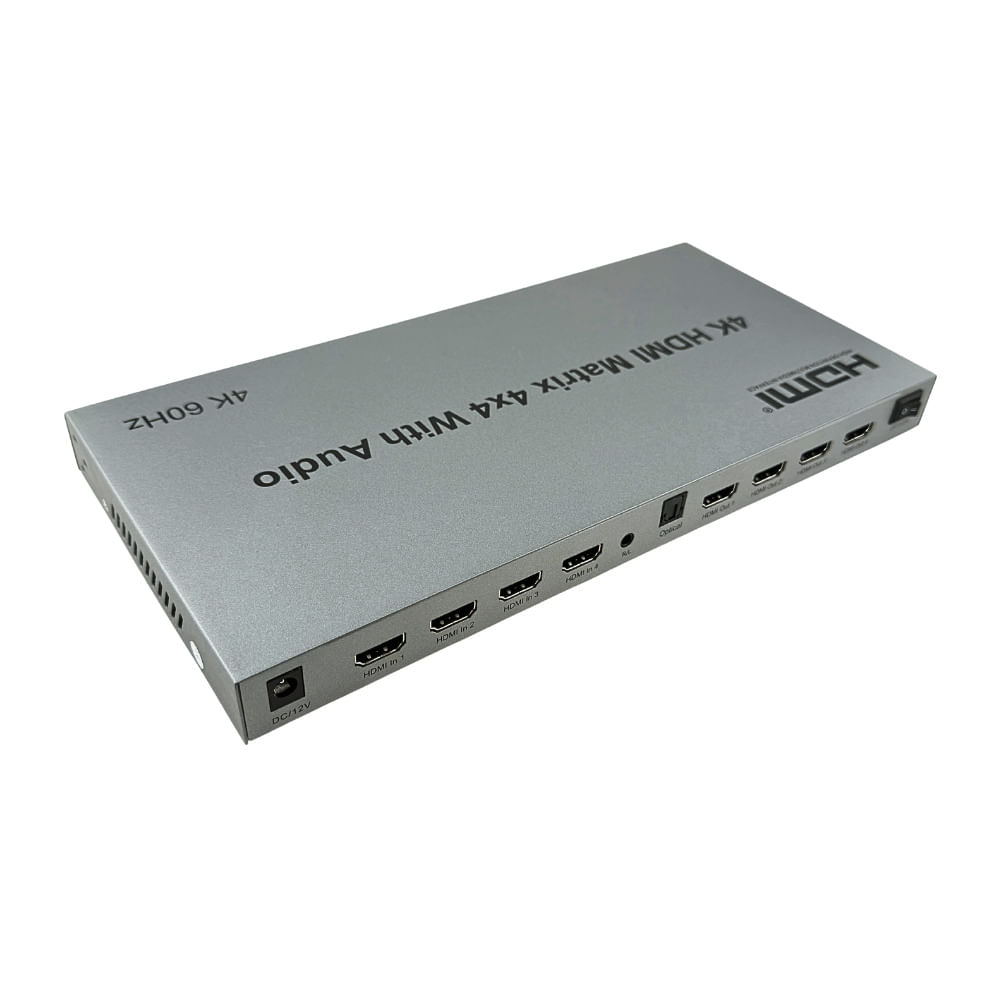

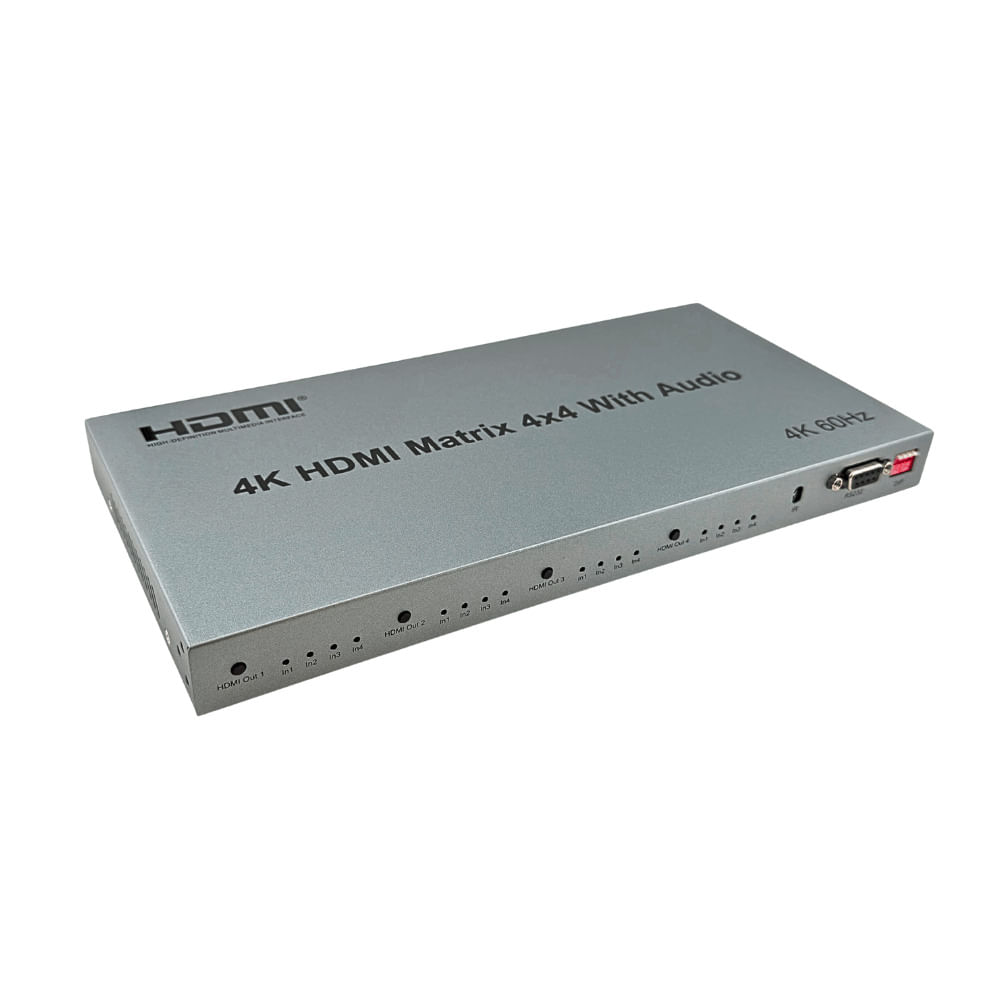

Matrix HDMI 4×4 with Audio 4K - Suporte 4 Entradas + 4 Saídas HDMI, Áudio Óptico, Controle IR/RS232

Distribua sinais HDMI para múltiplos monitores com qualidade 4K usando a Matrix HDMI 4×4 with Audio HIPEN (Código 8315). Fabricada pela HIPEN, oferece 4 entradas HDMI + 4 saídas HDMI, suporte a 4K/60Hz, saída de áudio óptico e P2 3.5mm, controle via IR remoto ou RS232, EDID configurável (8 modos), DIP switch para seleção de modo, alimentação 12V/1A, dimensões compactas (276×143×26 mm), peso 720g e design profissional em aluminium. Ideal para salas de conferência, estúdios de vídeo, centros de controle, lojas de TV, ambientes educacionais e qualquer aplicação que necessite distribuir múltiplos sinais HDMI 4K para diferentes monitores/projetores.

Características Principais

• 4 Entradas HDMI: conectores HDMI tipo A fêmea para até 4 fontes de vídeo simultâneas.
• 4 Saídas HDMI: conectores HDMI tipo A fêmea para até 4 monitores/projetores simultâneos.
• Resolução 4K: suporte a 4K/60Hz (até 18 Gbps) e 4K/30Hz (até 15 m com cabo AWG26).
• Suporte 3D: compatível com vídeo 3D em resolução 1080p e 4K.
• Áudio:
• Saída óptica (TOSLINK): para amplificadores estéreo ou soundbars com entrada óptica.
• Saída P2 3.5mm: para fones de ouvido ou sistemas de áudio estéreo.
• Modos de áudio: suporte a múltiplos formatos (DTS-HD, Dolby TrueHD, LPCM 7.1, DTS, Dolby AC3, DSD).
• Profundidade de cor: 8/10/12 bit deep color.
• Controle IR: controle remoto IR incluído com 4 botões de seleção de entrada (1-4), navegação (próximo/anterior), e seleção de saída.
• Controle RS232: suporte a controle via porta RS232 para integração em sistemas automatizados.
• EDID configurável: 8 modos via DIP switch:
• Modo 0: Copiar EDID da saída 1.
• Modo 1: 3D 4K 60Hz 7.1 CH.
• Modo 2: 3D 4K 30Hz 2 CH.
• Modo 3: 3D 4K 30Hz 7.1 CH.
• Modo 4: 2D 1080p Estéreo 2 CH.
• Modo 5: 2D 1080p 7.1 CH.
• Modo 6: 3D 1080p Estéreo 2 CH.
• Modo 7: 2D 1080p DVI.
• Porta IR: receptor infravermelho para controle remoto.
• Porta RS232: conector DB9 para controle serial.
• Alimentação: 12V/1A via conector DC (incluído adaptador).
• Dimensões: 276 × 143 × 26 mm (comprimento × largura × altura).
• Peso: 720g.
• Temperatura operacional: -15°C a +45°C.
• Umidade operacional: 5% a 90% RH (sem condensação).
• Taxa de dados máxima: 18 Gbps (HDMI 2.0).
• Corrente máxima: 0.8A.
• Cor: cinza/preto com acabamento aluminium.
• Material: aluminium (chassis), plástico técnico (conectores).

Usos Recomendados

• Salas de conferência: distribuir apresentações de múltiplas fontes para vários monitores.
• Estúdios de vídeo e produção: gerenciar múltiplas câmeras ou fontes de vídeo para diferentes monitores de controle.
• Centros de controle e NOCs: monitorar múltiplas fontes de dados em diferentes telas.
• Lojas de TV: exibir diferentes conteúdos em múltiplos televisores simultaneamente.
• Ambientes educacionais: distribuir conteúdo de múltiplas fontes para diferentes salas ou monitores.
• Salas de videoconferência: gerenciar múltiplas câmeras e fontes de vídeo.
• Instalações de home theater: distribuir sinais para múltiplos monitores em diferentes cômodos.
• Eventos e apresentações: controlar múltiplas telas com diferentes conteúdos.

Vantagens

• Distribuição flexível: 4 entradas para 4 saídas permite múltiplas combinações (1 entrada para múltiplas saídas, ou múltiplas entradas para múltiplas saídas).
• Resolução 4K: suporta conteúdo em Ultra HD para qualidade visual superior.
• Áudio integrado: saídas óptica e P2 para diferentes tipos de sistemas de áudio.
• Controle versátil: IR remoto, RS232 e DIP switch para diferentes cenários de controle.
• EDID configurável: 8 modos para otimizar compatibilidade com diferentes tipos de monitores/projetores.
• Suporte 3D: compatível com conteúdo 3D em 1080p e 4K.
• Tamanho compacto: 276×143×26 mm facilita instalação em racks e armários.
• Qualidade profissional: construção robusta em aluminium para ambientes críticos.

Especificações Técnicas

A tabela de especificações técnicas foi adicionada acima.

Instruções de Uso

1. Conectar entradas HDMI: insira os cabos HDMI das 4 fontes de vídeo nas portas HDMI In 1-4.
2. Conectar saídas HDMI: insira os cabos HDMI dos 4 monitores/projetores nas portas HDMI Out 1-4.
3. Conectar áudio: insira o cabo óptico ou P2 3.5mm na saída de áudio desejada.
4. Configurar EDID: use o DIP switch para selecionar o modo EDID apropriado (0-7).
5. Conectar alimentação: insira o adaptador 12V/1A no conector DC.
6. Ligar o dispositivo: coloque o interruptor ON/OFF em posição ON.
7. Controlar via IR: use o controle remoto para selecionar entrada (1-4), navegar (próximo/anterior) e saída.
8. Controle RS232 (opcional): configure o software de controle para enviar comandos via porta RS232.

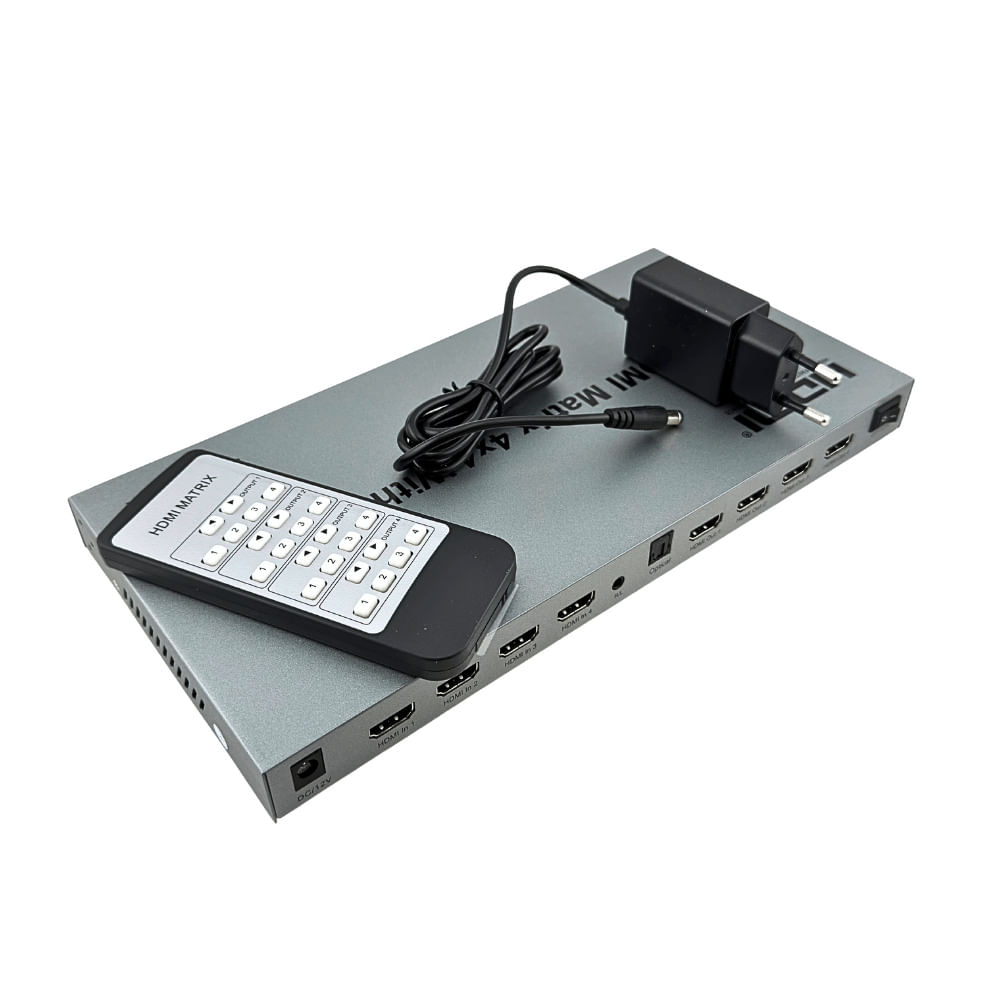

Conteúdo da Embalagem

• 1× Matrix HDMI 4×4 with Audio PS-8968 (Código 8315)
• 1× Controle remoto IR (com bateria)
• 1× Adaptador 12V/1A
• 1× Manual de instruções em inglês
• Embalagem em caixa de papelão com proteção

FAQ

1. Quantas entradas e saídas HDMI tem?

• 4 entradas HDMI + 4 saídas HDMI, permitindo distribuir até 4 fontes para até 4 monitores.

1. Qual a resolução máxima?

• 4K/60Hz (3840×2160) com taxa de dados de até 18 Gbps (HDMI 2.0).

1. Qual a distância máxima do cabo HDMI?

• 4K/60Hz: até 5 m com cabo HDMI 2.0 padrão. 4K/30Hz: até 15 m com cabo AWG26.

1. Suporta áudio?

• Sim, oferece saída óptica (TOSLINK) e P2 3.5mm para diferentes sistemas de áudio.

1. Como controlar o dispositivo?

• Via controle remoto IR (incluído), RS232 (para automação) ou DIP switch (configuração EDID).

1. O que é EDID e por que configurar?

• EDID (Extended Display Identification Data) é um padrão que define as capacidades do monitor. Configurar via DIP switch otimiza a compatibilidade com diferentes tipos de monitores/projetores.

1. Suporta 3D?

• Sim, suporta vídeo 3D em 1080p e 4K.

1. Qual a potência consumida?

• Máximo 0.8A a 12V (aproximadamente 9.6W).

Homologação e Conformidade

• Padrão HDMI: HDMI 2.0 (até 18 Gbps).
• Resolução máxima: 4K (3840×2160) @ 60Hz.
• Profundidade de cor: 8/10/12 bit.
• Formatos de áudio: DTS-HD, Dolby TrueHD, LPCM 7.1, DTS, Dolby AC3, DSD.

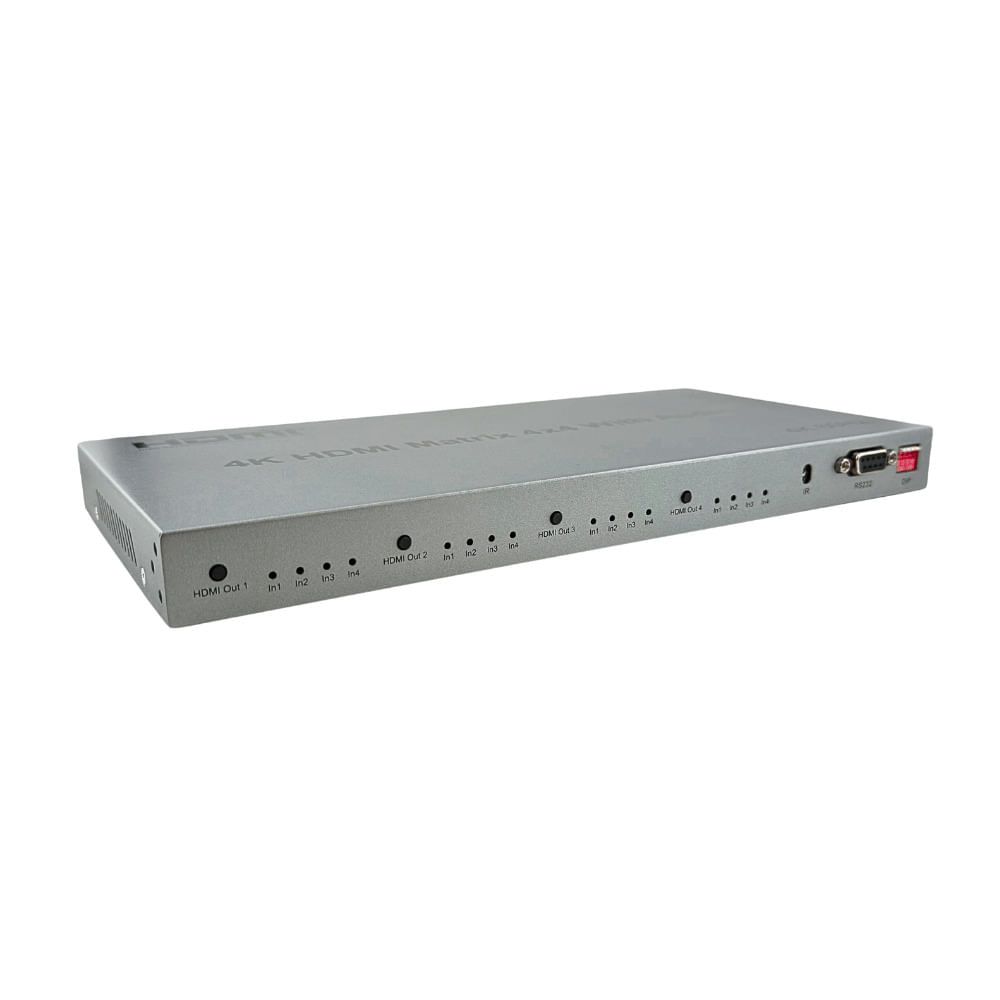

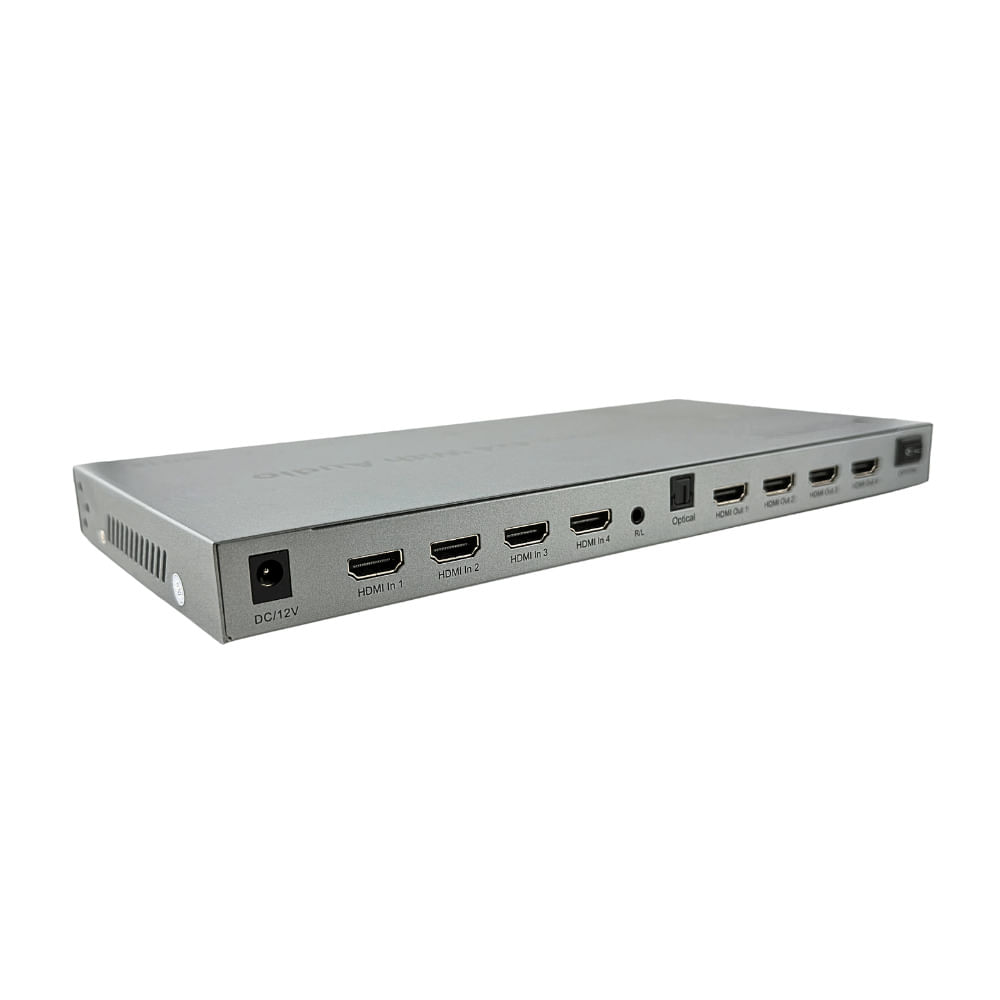

• Interfaces:
• 4× HDMI In (tipo A fêmea).
• 4× HDMI Out (tipo A fêmea).
• 1× Óptica (TOSLINK).
• 1× P2 3.5mm (áudio estéreo).
• 1× IR (receptor infravermelho).
• 1× RS232 (DB9).
• 1× DIP (EDID configurável).
• 1× DC 12V (alimentação).
• Temperatura operacional: -15°C a +45°C.
• Umidade operacional: 5% a 90% RH (sem condensação).
• Dimensões: 276 × 143 × 26 mm.
• Peso: 720g.
• Alimentação: 12V/1A (adaptador incluído).
• Origem: Made in China.
• Fabricante/Distribuidor: HIPEN.

Avisos Importantes

• Compatibilidade HDMI: verifique se todos os seus monitores/projetores possuem entradas HDMI 2.0 ou superior para máximo desempenho em 4K.
• Cabos HDMI de qualidade: use cabos HDMI certificados (AWG26 ou melhor) para garantir transmissão confiável em 4K/60Hz.
• Distância de cabos: respeite os limites máximos (5 m para 4K/60Hz, 15 m para 4K/30Hz) para evitar perda de sinal.
• Configuração EDID: selecione o modo EDID apropriado via DIP switch de acordo com seus monitores/projetores para otimizar compatibilidade.
• Alimentação adequada: use o adaptador 12V/1A fornecido. Não use adaptadores de outras marcas sem verificar compatibilidade.
• Ambiente operacional: mantenha o dispositivo em ambiente seco, longe de umidade extrema, poeira e temperaturas fora do intervalo -15°C a +45°C.
• Ventilação: o dispositivo possui slots de ventilação. Não obstrua para evitar superaquecimento.
• Manutenção: limpe periodicamente com pano macio e seco. Não use produtos químicos agressivos.
• Armazenamento: guarde em local seco e protegido de luz solar direta quando não em uso.

Garantia e SAC

• Garantia: conforme política do fabricante (padrão 90 dias contra defeitos de fabricação).
• Suporte técnico: conforme dados do fabricante HIPEN/distribuidor.
