Multímetro Digital Profissional MD-200L - 5811 Multímetro Digital Profissional MD-200L - 5811

Multímetro Digital Profissional MD-200L — EXBOM (Marca) — Display LCD 3½ Dígitos, 20 Funções, AC/DC, Resistência, Capacitância, Frequência, Temperatura — EAN 7899718700615

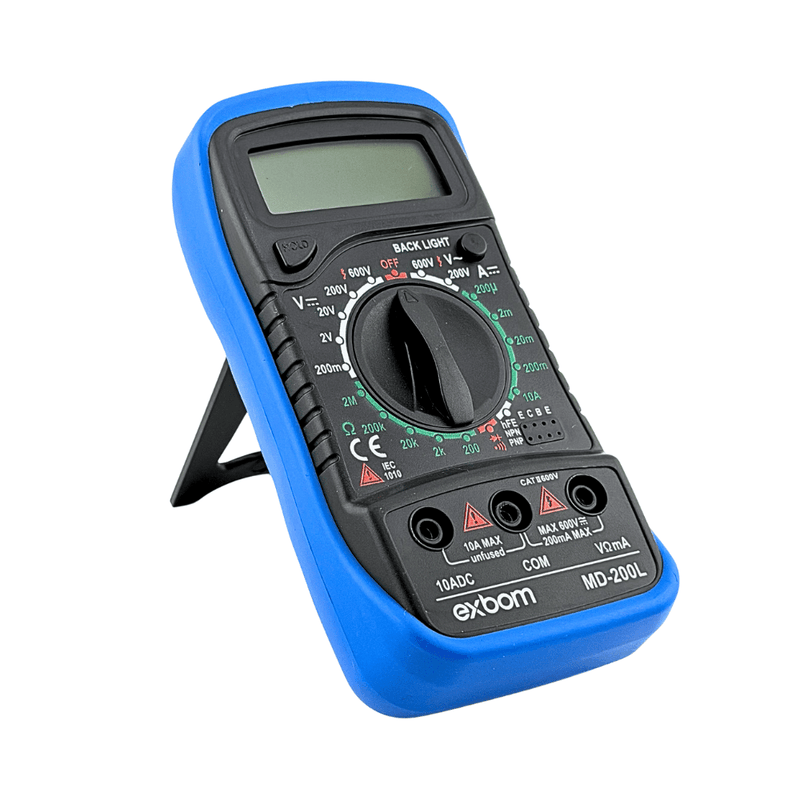

Meça tensão, corrente, resistência e muito mais com precisão usando o Multímetro Digital Profissional MD-200L EXBOM. Fabricado pela EXBOM (marca brasileira, slogan "Tecnologia ao seu Alcance"), oferece display LCD 3½ dígitos (2000 contagens) de fácil leitura, 20 funções de medição (voltagem AC/DC, corrente AC/DC, resistência, capacitância, frequência, temperatura, teste de diodo, continuidade, hFE de transistor), fusível de auto-restauração, teste de linha viva, holster protetor incluído, desligamento automático (após ~20 minutos), congelamento de leitura (Data Hold), mudança de faixa manual, categoria II de segurança (IEC1010), bateria 9V incluída, design robusto em azule garantia de 6 meses. Ideal para eletricistas, técnicos em eletrônica, engenheiros, instaladores, manutenção industrial e qualquer profissional que necessite medições elétricas confiáveis e versáteis.

Características Principais

• Display LCD 3½ dígitos: exibe leituras de até 2000 contagens (resolução máxima).
• Taxa de amostragem: aproximadamente 3 vezes por segundo.
• 20 funções de medição:
• Voltagem AC: até 600V (múltiplas faixas).
• Voltagem DC: até 1000V (múltiplas faixas).
• Corrente AC: até 10A (múltiplas faixas).
• Corrente DC: até 10A (múltiplas faixas).
• Resistência: múltiplas faixas (O).
• Capacitância: medição em Farads (F).
• Frequência: medição em Hertz (Hz).
• Temperatura: -20°C a +1000°C (com sonda térmica opcional).
• Teste de diodo: verificação de diodos e LEDs.
• Continuidade: teste de circuito aberto/fechado com som.
• hFE de transistor: medição de ganho de transistor (NPN/PNP).
• Teste de linha viva: detecção de tensão em cabos sem contato direto.
• Fusível de auto-restauração: proteção automática contra sobrecarga.
• Teste de linha viva: recurso de segurança para detecção de tensão.

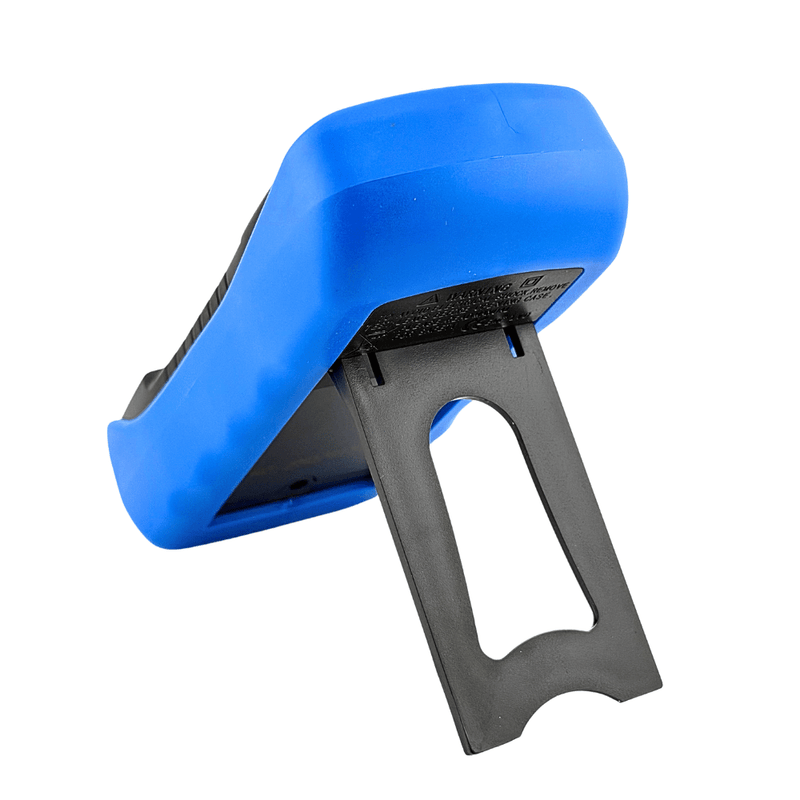

• Holster protetor: estojo de proteção incluído na embalagem.
• Iluminação de fundo (Backlight): botão de iluminação para melhor visualização em ambientes escuros.
• Data Hold (Congelamento de leitura): congela a leitura atual no display para análise posterior.
• Desligamento automático: após aproximadamente 20±10 minutos de inatividade.
• Mudança de faixa: manual (seletor rotativo com 20 posições).
• Seletor rotativo: 20 posições para fácil seleção de função.
• Indicador de bateria fraca: símbolo aparece quando a tensão da bateria está abaixo do nominal.
• Alimentação: 1× bateria 9V (6F22, NEDA1604 ou 006P) — incluída.
• Consumo: aproximadamente 3mA (típico).
• Dimensões: compacto e portátil.
• Cor: azul com detalhes em preto.
• Conectores: 3 entradas banana (COM, VOmA, 10A).
• Segurança: IEC1010 Sobretensão e Dupla Isolação, Categoria II 1000V.
• Grau de poluição: II.
• Temperatura operacional: 0°C a 40°C (32°F a 104°F), RH 80%.
• Temperatura de armazenamento: -20°C a 60°C (-4°F a 140°F), RH 80%.
• Coeficiente de temperatura: 0,1 × (Precisão Especificada) por °C, 18°C ou 28°C.
• Altitude máxima de operação: 2000m.
• Altitude máxima de armazenamento: 10000m.

Usos Recomendados

• Eletricistas: medição de voltagem, corrente e resistência em instalações elétricas residenciais e comerciais.
• Técnicos em eletrônica: diagnóstico de circuitos, componentes e equipamentos eletrônicos.
• Engenheiros elétricos: testes e medições em projetos e manutenção.
• Instaladores de sistemas: verificação de alimentação, continuidade, resistência e teste de linha viva.
• Manutenção industrial: diagnóstico de falhas em equipamentos e máquinas.
• Profissionais de TI: testes de fontes de alimentação e cabos.
• Estudantes de eletrônica: aprendizado prático de medições elétricas.
• Uso doméstico: diagnóstico de problemas elétricos em casa.

Vantagens

• Versatilidade: 20 funções cobrem a maioria das medições elétricas necessárias (voltagem, corrente, resistência, capacitância, frequência, temperatura).
• Teste de linha viva: recurso de segurança para detecção de tensão sem contato direto.
• Holster protetor: proteção durante transporte e armazenamento.
• Fácil de usar: seletor rotativo intuitivo, display claro e grande, botão de iluminação.
• Portabilidade: tamanho compacto e peso leve facilitam transporte.
• Segurança: fusível de auto-restauração, proteção contra sobrecarga, categoria II de segurança.
• Data Hold: congela a leitura para análise posterior.
• Desligamento automático: economiza bateria após ~20 minutos de inatividade.
• Bateria incluída: pronto para usar imediatamente.
• Indicador de bateria fraca: aviso visual quando a bateria está fraca.
• Durabilidade: construção robusta em plástico técnico.
• Qualidade EXBOM: marca brasileira reconhecida em equipamentos de medição.

Especificações Técnicas

A tabela de especificações técnicas foi adicionada acima.

Instruções de Uso

1. Instalar a bateria: abra o compartimento de bateria na parte trasera e insira uma bateria 9V (incluída).
2. Selecionar a função: gire o seletor rotativo para a função desejada (voltagem AC/DC, corrente, resistência, capacitância, frequência, temperatura, etc.).
3. Conectar as sondas:

• COM (preto): sempre conectado ao ponto de referência (terra/negativo).
• VOmA (vermelho): para medições de voltagem, resistência e corrente até 200mA.
• 10A (vermelho): para medições de corrente até 10A.

1. Medir voltagem AC: gire para a faixa AC desejada e toque as sondas nos pontos de medição.
2. Medir voltagem DC: gire para a faixa DC desejada e toque as sondas nos pontos de medição.
3. Medir corrente: desconecte a alimentação, insira a sonda vermelha na entrada apropriada (10A ou VOmA), e coloque em série com o circuito.
4. Medir resistência: desconecte a alimentação, selecione a faixa de resistência apropriada, e toque as sondas nos terminais do resistor.
5. Medir capacitância: selecione a faixa de capacitância (F) e toque as sondas nos terminais do capacitor.
6. Medir frequência: selecione o modo de frequência (Hz) e toque as sondas nos pontos de medição.
7. Medir temperatura: conecte a sonda térmica opcional na entrada apropriada e selecione o modo de temperatura (°C).
8. Testar continuidade: selecione o modo de continuidade (símbolo de som), toque as sondas nos pontos. Se houver continuidade, o multímetro emitirá som.
9. Testar diodo: selecione o modo de diodo, toque as sondas nos terminais do diodo. O display mostrará a queda de tensão.
10. Testar transistor (hFE): selecione o modo hFE, insira o transistor nos conectores apropriados (NPN ou PNP) e leia o ganho.
11. Teste de linha viva: selecione o modo de teste de linha viva para detecção de tensão sem contato direto (recurso de segurança).
12. Congelar leitura (Data Hold): pressione o botão Data Hold para congelar a leitura atual no display.
13. Iluminação de fundo: pressione o botão "BACK LIGHT" para ativar a iluminação do display em ambientes escuros.
14. Desligar: o multímetro desliga automaticamente após aproximadamente 20 minutos de inatividade.

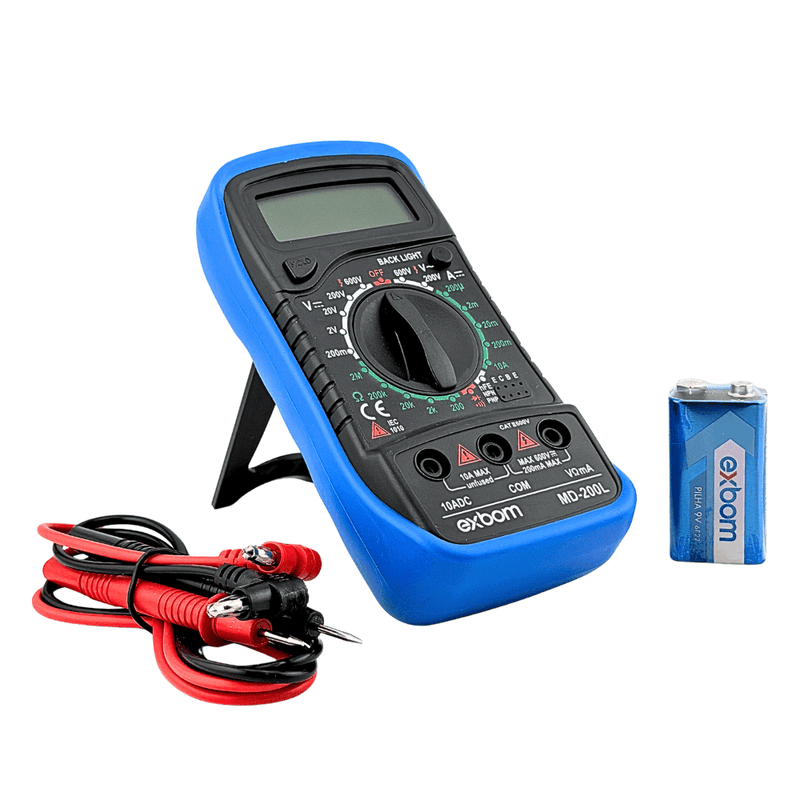

Conteúdo da Embalagem

• 1× Multímetro Digital Profissional MD-200L (EXBOM)
• 2× Sondas (preta e vermelha) com conectores banana
• 1× Bateria 9V (incluída)
• Manual de instruções em português
• Embalagem em caixa de papelão com proteção

FAQ

1. Qual a diferença entre AC e DC?

• AC (Corrente Alternada): voltagem/corrente que muda de direção periodicamente (rede elétrica). DC (Corrente Contínua): voltagem/corrente que flui em uma única direção (baterias, fontes).

1. Como medir corrente com segurança?

• Sempre desconecte a alimentação antes de inserir a sonda vermelha na entrada apropriada. Coloque o multímetro em série com o circuito (não em paralelo).

1. O que é teste de linha viva?

• Recurso de segurança que detecta tensão em cabos sem necessidade de contato direto. Ideal para verificar se um cabo está energizado antes de trabalhar com ele.

1. O que significa "Data Hold"?

• Função que congela a leitura atual no display, permitindo que você analise o valor posteriormente sem perder a medição.

1. Qual a diferença entre as faixas de resistência?

• Diferentes faixas (200O, 2kO, 20kO, etc.) oferecem diferentes resoluções. Use a faixa mais próxima do valor esperado para melhor precisão.

1. Como testar um diodo?

• Selecione o modo de diodo, toque as sondas nos terminais. Um diodo normal mostrará 0.5-0.7V em uma direção e OL (sobrecarga) na outra.

1. A bateria é recarregável?

• Não, use uma bateria 9V alcalina padrão (6F22, NEDA1604 ou 006P). Não tente recarregar.

1. O multímetro desliga automaticamente?

• Sim, após aproximadamente 20±10 minutos de inatividade (auto-off).

1. O que é "holster protetor"?

• Estojo de proteção incluído que protege o multímetro durante transporte e armazenamento.

Homologação e Conformidade

• Tipo: Multímetro digital portátil profissional.
• Marca: EXBOM (Brasil).
• Modelo: MD-200L.
• Display: LCD 3½ dígitos (2000 contagens).
• Taxa de amostragem: aproximadamente 3 vezes por segundo.
• Funções: 20 (voltagem AC/DC, corrente AC/DC, resistência, capacitância, frequência, temperatura, diodo, continuidade, hFE transistor, linha viva).
• Faixa de voltagem AC: até 600V (múltiplas faixas).
• Faixa de voltagem DC: até 1000V (múltiplas faixas).
• Faixa de corrente AC: até 10A (múltiplas faixas).
• Faixa de corrente DC: até 10A (múltiplas faixas).
• Faixa de resistência: múltiplas faixas (O).
• Faixa de capacitância: múltiplas faixas (F).
• Faixa de frequência: múltiplas faixas (Hz).
• Faixa de temperatura: -20°C a +1000°C (com sonda opcional).
• Bateria: 1× 9V (6F22, NEDA1604 ou 006P) — incluída.
• Consumo: aproximadamente 3mA (típico).
• Desligamento automático: após ~20±10 minutos de inatividade.
• Indicador de bateria fraca: sim.
• Data Hold: sim (congelamento de leitura).
• Iluminação de fundo: sim (botão BACK LIGHT).
• Teste de linha viva: sim (detecção de tensão sem contato).
• Fusível de auto-restauração: sim.
• Holster protetor: incluído.
• Temperatura operacional: 0°C a 40°C (32°F a 104°F), RH 80%.
• Temperatura de armazenamento: -20°C a 60°C (-4°F a 140°F), RH 80%.
• Coeficiente de temperatura: 0,1 × (Precisão Especificada) por °C,
