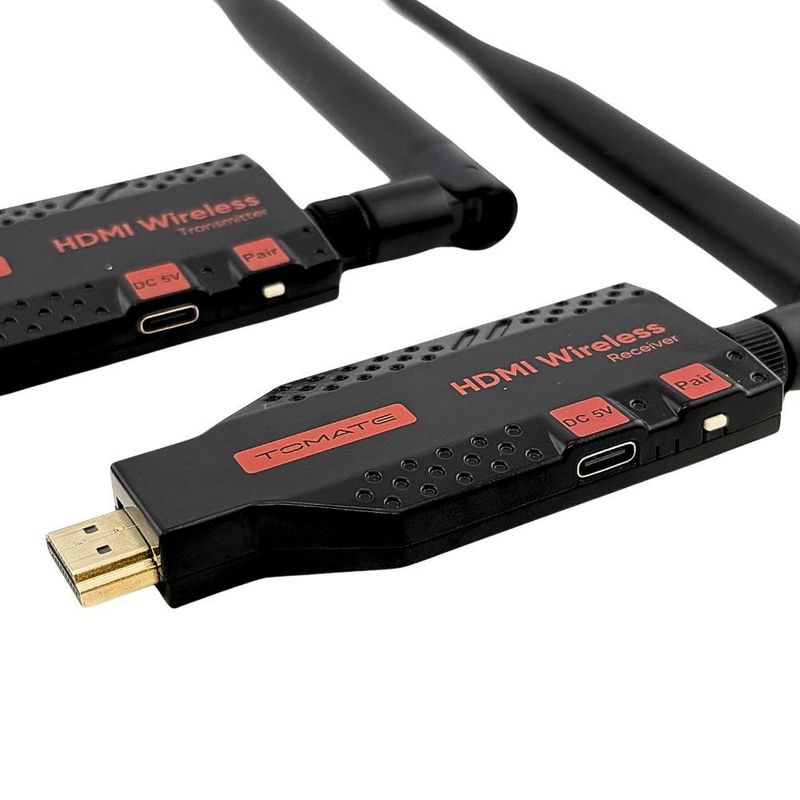

Transmissor HDMI Sem Fio 100 Metros MHD-1100W Tomate - 8054 Transmissor HDMI Sem Fio 100 Metros MHD-1100W Tomate - 8054

Obrigado por adquirir o TRANSMISSOR HDMI SEM FIO 100 METROS MHD-1100W

Para garantir o melhor desempenho e segurança, leia atentamente as instruções abaixo e guarde este manual para futuras referências.

Aviso Importante de Segurança

Antes de instalar e operar o dispositivo, preste atenção às seguintes recomendações de segurança:

• Leia com atenção as instruções de segurança antes de começar a instalação e operação.
• Atente-se a todos os avisos e indicações do dispositivo.
• Não exponha o dispositivo à chuva, umidade ou líquidos.
• Não insira objetos no dispositivo.
• Não tente abrir ou consertar o dispositivo sem a orientação de um profissional, a fim de evitar choques elétricos.
• Certifique-se de que o local tenha boa ventilação para evitar superaquecimento e danos ao produto.
• Desligue a alimentação e garanta que o ambiente seja seguro antes da instalação.
• Utilize apenas DC 5V. Verifique a compatibilidade ao usar adaptadores de DC de terceiros.

Distância de Transmissão

• Área externa aberta: até 100 metros.
• Ambientes internos sem paredes: até 50 metros.
• Ambientes internos com paredes: entre 10 e 20 metros (dependendo da espessura e material das paredes).

Observação: As distâncias mencionadas são estimativas. Fatores como o ambiente, interferências e obstáculos (como paredes) podem afetar significativamente a qualidade e o alcance da transmissão sem fio.

1. Introdução

O extensor HDMI sem fio oferece uma solução simples para estender sinais HDMI. Em ambientes abertos, o alcance pode chegar até 100 metros, garantindo flexibilidade e facilidade de uso.

2. Características

• Composição: O extensor HDMI sem fio é composto por uma unidade transmissora e uma unidade receptora.
• Resoluções Suportadas: 480/576i-1080P@50/60Hz.
• Frequência de Transmissão: Dual-band 5,8GHz, com alta velocidade e forte capacidade de anti-interferência.
• Distância de Transmissão: Até 100 metros em ambientes com máxima expansão.
• Plug and Play: Não é necessário instalar drivers no computador.
• Controle remoto: Suporta extensão infravermelha para controlar o dispositivo-fonte a partir da tela.

3. Parâmetros

Parâmetro Descrição
HDMI e Versão HDCP
HDMI V1.3
Formato Comprimido
H.265
Máximo Pixelclock
165 MHz
Taxa de Dados Máxima
6.75 Gbps
Resolução Máxima
1920x1080p@60Hz
Conector
HDMI-A
Impedância
100O
Recomendações de Faixa Máxima de Entrada/Saída para HDMI
Menos de 5 metros, com 1920x1080p@60Hz
Frequência de Rádio
5,8 GHz
Padrões Sem Fio
802.11ac (suporta 20 MHz)
Direção do Sinal
Unidirecional
Distância de Transmissão
Até 100 metros
Energia
DC 5V = 1A
Consumo de Energia
Transmissor: máx. 5W, Receptor: máx. 5W
Temperatura de Operação
-5°C a +70°C
Umidade de Operação
5% a 90%
Tamanho do Produto
103 x 38 x 17 mm

6. Configuração

Transmissor

• Conecte o transmissor à fonte HDMI (como DVD, set-top box, etc.) usando o cabo HDMI. Se necessário, conecte um display local (HDTV ou projetor) à saída HDMI do transmissor.
• Conecte o amplificador infravermelho à porta de saída IR do transmissor e à entrada IR do aparelho HD (consulte o manual do aparelho para localização do receptor infravermelho).

Receptor

• Conecte um display (HDTV, projetor, etc.) à saída HDMI do receptor.
• Conecte o receptor IR à entrada IR do receptor, posicionando a outra extremidade em local visível para o controle remoto.

Conexão de Energia

• Conecte primeiro o cabo USB para alimentação e, depois, conecte a porta HDMI.
• Conecte os adaptadores de 5V às entradas DC/5V do transmissor e receptor e plugue na tomada.
• Quando os dispositivos estiverem ligados, o LED "Pow" acenderá, e o display mostrará "Loading". Após 30 segundos, o transmissor e receptor estarão conectados, e o LED "Sta" começará a piscar.

7. Emparelhamento

Observação: O dispositivo já está emparelhado de fábrica, e não há necessidade de um novo emparelhamento. Se não estiver funcionando corretamente, a fonte de alimentação USB pode ser insuficiente. Use um carregador de celular para alimentá-lo ou siga o procedimento de emparelhamento abaixo.

Emparelhamento Um a Um

1. Conecte o transmissor e receptor usando um cabo HDMI dupla fêmea e verifique a conexão HDMI.
2. Inicie o emparelhamento: Pressione e segure o botão de reset, ligue o transmissor e mantenha pressionado por cerca de 5 segundos até o LED piscar. Solte o botão. O transmissor começará a emparelhar.
3. Receptor: O processo é igual ao do transmissor. Pressione o botão de reset, ligue o receptor e mantenha o indicador piscando.
4. Quando os LEDs começarem a piscar, o emparelhamento estará em andamento. Não desligue o dispositivo.
5. Quando o emparelhamento for concluído, o LED do receptor parará
