Obrigado por adquirir o TRANSMISSOR HDMI SEM FIO 200 METROS MHD-1200W TOMATE

Para um desempenho ideal e segurança, leia atentamente as instruções a seguir e guarde o manual para referência futura.

Aviso de Segurança Importante

Antes de instalar e operar o dispositivo, leia atentamente as seguintes precauções de segurança:

• Preste atenção a todos os avisos e dicas deste dispositivo.
• Não exponha esta unidade à chuva, umidade ou líquidos.
• Não insira nenhum objeto no dispositivo.
• Não tente reparar o dispositivo ou abrir a caixa sem orientação profissional para evitar choques elétricos.
• Certifique-se de que há ventilação adequada para evitar danos por superaquecimento. Desligue a energia e certifique-se de que o ambiente está seguro antes de iniciar a instalação.
• Use apenas fonte de alimentação DC 12V. Certifique-se de que os adaptadores de terceiros são compatíveis.

Distância de Transmissão:

• Área externa aberta: até 200 metros (660 pés).
• Ambientes internos sem parede: até 50 metros (164 pés).
• Ambientes internos com parede: entre 10 a 20 metros (32 a 65 pés).
• Andares superior/inferior: funciona melhor até 10 metros (32 pés).

1. Introdução

Este extensor HDMI sem fio fornece uma maneira simples de estender o sinal HDMI. Em um ambiente aberto, pode atingir até 200 metros (660 pés).

2. Características:

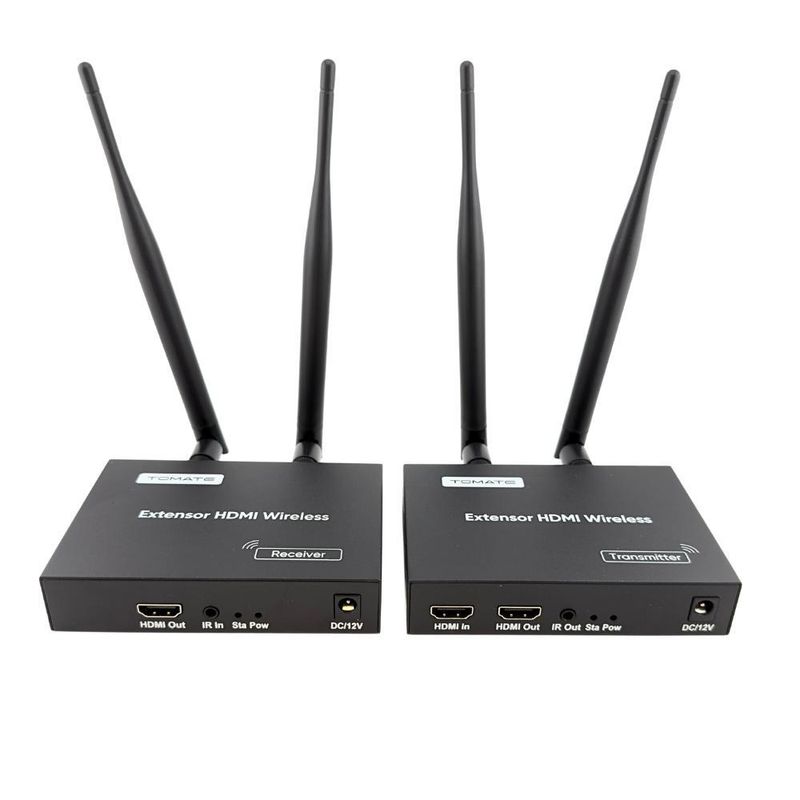

• O sistema é composto por uma unidade transmissora e uma unidade receptora.
• Saída em loop no transmissor para fácil monitoramento.
• Suporta múltiplas resoluções, incluindo 480i/576i até 1080p a 50/60Hz.
• Frequência dupla de 5GHz para alta velocidade de transmissão e forte capacidade de anti-interferência.
• A antena externa suporta a transmissão de longa distância até 200 metros (660 pés) em ambiente de expansão máxima, com atenção à interferência do ambiente ao redor.
• Suporte à extensão IR (infravermelho) para controle remoto do dispositivo de origem no lado do display.
• Plug and play, sem necessidade de instalar drivers no computador.

3. Parâmetros Técnicos:

Parâmetro	Descrição
Versão HDMI e HDCP	HDMI V1.3, HDCP V1.2
Formato comprimido	H.264
Máxima frequência de pixel	165MHz
Taxa de dados máxima	6.75Gbps
Resolução máxima	1920x1080p@60Hz
Conector HDMI	HDMI-A
Impedância	100O
Faixa recomendada de entrada/saída HDMI	Menos de 5 metros para 1920x1080p@60Hz
Tipo de sinal	Digital, unidirecional
Frequência IR	20-60kHz
Frequência de rádio	5.8G
Distância de transmissão	até 200 metros (656 pés)
Potência e Consumo	Transmissor: 9W, Receptor: 9W
Temperatura de operação	-5°C a +70°C
Umidade de operação	5% ~ 90%
Dimensões do produto	117x82x25mm

4. Configuração:

Transmissor:

• Conexão HDMI: Conecte o transmissor à fonte de vídeo (como DVD, set-top box, etc.) usando um cabo HDMI. Se desejar, conecte um display local (como TV ou projetor) à saída HDMI do transmissor.
• Amplificador IR: Conecte o amplificador infravermelho à porta de saída IR do transmissor e conecte a outra extremidade ao receptor infravermelho do dispositivo de origem.

Receptor:

• Conexão de Display: Conecte um display (TV, projetor, etc.) à saída HDMI do receptor.
• Amplificador IR: Conecte o receptor IR à entrada IR do receptor e posicione a outra extremidade em um local visível para o controle remoto.

Conexão de Alimentação:

• Conecte o adaptador de energia DC 12V fornecido às portas de entrada DC/12V do transmissor e do receptor.
• Após ligar, o LED "Power" acenderá, e a tela exibirá "Aguardando conexão entre transmissor e receptor".
• Caso, após 30 segundos, o display ainda mostre a mensagem de "Aguardando", será necessário emparelhar novamente os dispositivos.

5. Emparelhamento:

Operação de Emparelhamento Um a Um:

1. Conectar Transmissor e Receptor: Use um cabo HDMI para conectar a entrada HDMI do transmissor à saída HDMI do receptor.
2. Ligando os Dispositivos:
   • Receptor (RX): Ligue o receptor primeiro e aguarde até que o LED vermelho do RX acenda.
   • Transmissor (TX): Ligue o transmissor. O LED verde do RX começará a piscar, enquanto o LED verde do TX ficará aceso.
   • Quando ambos os LEDs estiverem acesos, o emparelhamento foi concluído com sucesso.

Emparelhamento Um para Muitos:

Repita o processo de emparelhamento entre o transmissor e os receptores adicionais. Note: O receptor deve ser ligado primeiro e os outros dispositivos não devem estar ligados durante o emparelhamento.

6. Problemas Comuns e Soluções:

• Sem exibição: Verifique as conexões e reemparelhe os dispositivos.
• LED de potência apagado: Verifique se o adaptador de energia está corretamente conectado.
• "Procurando TX" por muito tempo: Verifique se o transmissor está ligado e se as conexões estão corretas.
• Sem vídeo ou qualidade ruim: Verifique se os cabos e conexões estão danificados ou mal conectados.
• Controle remoto IR não funcionando: Verifique se os amplificadores IR estão conectados corretamente e firmemente.

7. Lista de Materiais:

• Unidade Transmissora do Extensor HDMI Sem Fio - 1x
• Unidade Receptora do Extensor HDMI Sem Fio - 1x
• Antena - 4x
• Adaptador de Energia (DC 12V) - 2x
• Transmissor IR - 1x
• Receptor IR - 1x
• Manual do Usuário - 1x

8. Garantia:

Este produto possui garantia de 90 dias a partir da data de compra. Todos os nossos produtos são testados, e nossa responsabilidade sob esta garantia limita-se à troca de produtos que apresentem defeitos de fabricação.
