Transmissor HDMI Sem Fio 4K 50 Metros MHD-4050W Tomate - 8056 Transmissor HDMI Sem Fio 4K 50 Metros MHD-4050W Tomate - 8056

Antes de usar

• Siga os avisos e restrições presentes no dispositivo.
• Evite a exposição do equipamento à chuva, umidade ou líquidos.
• Não obstrua as aberturas de ventilação do dispositivo.
• Não abra ou repare o dispositivo sem a ajuda de um profissional qualificado.
• Cuidado com choques elétricos: Certifique-se de que a instalação e a utilização sejam realizadas de forma segura.
• Desligue o equipamento antes de qualquer instalação ou ajuste para evitar riscos.
• Use somente a fonte de alimentação recomendada (DC5V). Caso utilize outra fonte, verifique se as especificações são compatíveis.

Distância de Transmissão

As distâncias de transmissão variam conforme as condições do ambiente, como interferência e obstáculos. As distâncias indicadas abaixo são aproximadas:

• Ambiente aberto: até 50 metros.
• Sem paredes internas: até 30 metros.
• Atravessando paredes: entre 5 a 15 metros.

Observação: A distância real pode variar de acordo com o ambiente e os fatores de interferência.

1. Introdução

O extensor HDMI sem fio oferece uma solução prática para estender o sinal HDMI sem a necessidade de cabos, proporcionando uma transmissão de alta qualidade de até 50 metros em ambientes abertos.

2. Características

• Estrutura: Consiste em um transmissor e um receptor HDMI sem fio.
• Resolução: Suporta resoluções de 480i/576i até 2160p a 30Hz.
• Frequência: Opera na frequência de 5G, oferecendo alta velocidade de transmissão e resistência a interferências.
• Antena Externa: A antena externa permite maior alcance, com distância máxima de 50 metros em ambiente aberto.
• Plug and Play: Não é necessário instalar drivers, basta conectar e começar a usar.

Parâmetros Técnicos

• Versão HDMI: V1.4
• Formato Comprimido: H.265
• Máximo Pixel Clock: 250 MHz
• Taxa de Dados Máxima: 10,2 Gbps
• Resolução Máxima: 3840x2160p a 30Hz
• Conector: HDMI-A
• Impedância: 100O
• Ganho Wireless: 13 dBm
• Padrões Wireless: 802.11 AC
• Direção do Sinal: Unidirecional
• Frequência de Rádio: 5.8G
• Distância de Transmissão: Até 50 metros
• Alimentação: DC 5V = 1A
• Consumo de Energia: Máx 5W para transmissor / 5W para receptor
• Temperatura de Operação: -5°C a +70°C
• Umidade de Operação: 5% a 90%
• Dimensões: 103 x 38 x 17 mm

6. Configuração

• Transmissor: Conecte o cabo HDMI do transmissor à fonte de sinal (por exemplo, reprodutor de alta definição, DVD, set-top box, etc.).
• Receptor: Conecte o receptor ao display (HDTV, projetor, etc.) usando o cabo HDMI fornecido.
• Alimentação: Conecte o cabo USB fornecido à fonte de alimentação USB e à porta DC/5V do transmissor e receptor. O LED “Power” acenderá para indicar que o dispositivo está ligado. A tela exibirá "Carregando..." e o emparelhamento será feito automaticamente. Se necessário, siga as instruções de emparelhamento descritas abaixo.

7. Método de Emparelhamento

Comparação (um transmissor e um receptor):

• Pressione e segure o botão Pair no transmissor, ligue a alimentação e aguarde a luz vermelha piscar.
• Repita o processo no receptor.
• Conecte o transmissor e o receptor com o cabo HDMI. A luz vermelha do receptor acenderá, e o emparelhamento será concluído quando a luz do transmissor parar de piscar.

Emparelhamento (um transmissor para dois receptores):

• Realize o emparelhamento normalmente para o primeiro receptor.
• Em seguida, repita o processo para o segundo receptor.
• Após o emparelhamento, os dispositivos estarão prontos para operar.

8. Solução de Problemas Comuns

• Problema: A tela não exibe nada
  Solução: Verifique o emparelhamento do transmissor e receptor.
• Problema: LED de energia desligado
  Solução: Verifique a conexão do adaptador de energia.
• Problema: A tela de exibição fica "buscando" por muito tempo
  Solução: Verifique a conexão do transmissor e se ele está conectado corretamente.
• Problema: Vídeo ausente ou de baixa qualidade
  Solução: Verifique os cabos, conexões e certifique-se de que todos os dispositivos estão dentro do alcance recomendado.

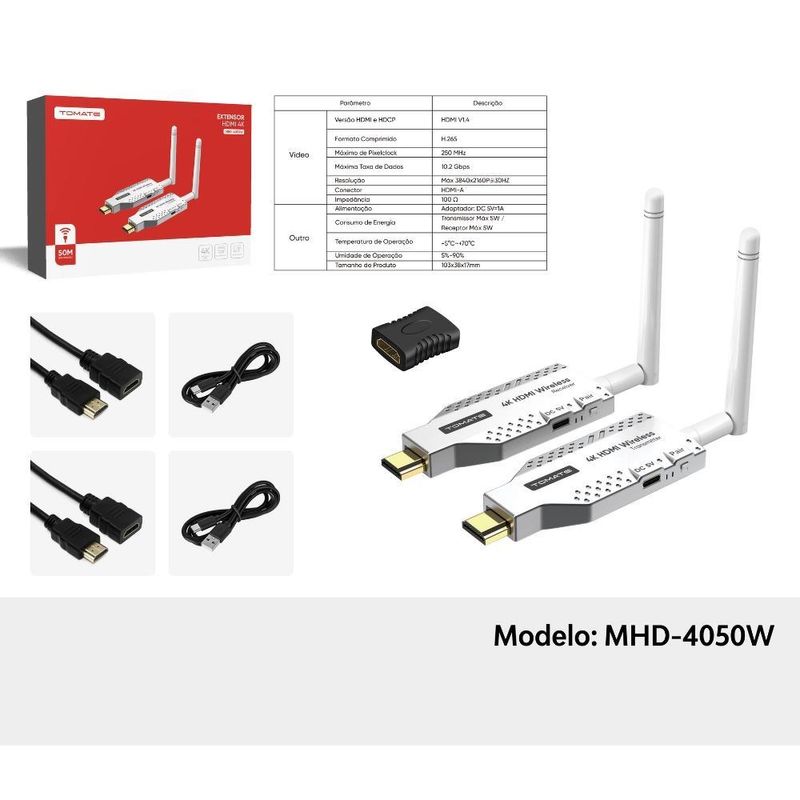

9. Conteúdo da Embalagem

• 1 Transmissor HDMI Extensor Sem Fio
• 1 Receptor HDMI Extensor Sem Fio
• 2 Antenas Externas
• 2 Cabos Tipo-C
• 1 Cabo Adaptador HDMI Macho para Fêmea
• 1 Manual de Instruções

Garantia

Este produto possui uma garantia de 90 dias a partir da data de compra. Todos os nossos produtos são testados, e nossa responsabilidade se limita à troca de produtos com defeito de fabricação.

Esperamos que sua experiência com o TRANSMISSOR HDMI SEM FIO 4K 50 METROS MHD-4050W seja excelente! Em caso de dúvidas ou problemas, não hesite em consultar o manual ou entrar em contato.
