Obrigado por adquirir este Extensor HDMI Wireless
Para obter o melhor desempenho e segurança, leia as instruções com atenção e guarde o manual para referência futura.
Aviso importante de segurança
- Leia com atenção as instruções de segurança abaixo antes da instalação e operação.
- Preste atenção a todos os avisos e indicações deste dispositivo.
- Não exponha esta unidade à chuva, umidade ou líquidos.
- Não insira nenhum objeto no dispositivo.
- Não tente consertar o dispositivo ou abrir o gabinete sem orientação profissional para evitar choques elétricos.
- Garanta uma boa ventilação para evitar superaquecimento e danos ao produto.
- Desligue a alimentação e certifique-se de que o ambiente é seguro antes da instalação.
- Utilize apenas DC 5V. Certifique-se de que a ação específica seja adequada ao usar adaptadores DC de terceiros.
Distância de Transmissão
- Área aberta externa: até 50 metros.
- Ambientes internos sem paredes: até 50 metros.
- Ambientes internos com paredes: entre 5 e 15 metros (dependendo da espessura e material das paredes).
Observação: As distâncias mencionadas são estimativas. Fatores como o ambiente, interferências, obstáculos (como paredes) e outras condições podem afetar significativamente a qualidade e o alcance da transmissão sem fio.
1. Introdução
O extensor HDMI wireless oferece uma maneira simples de estender o sinal HDMI. Em ambientes abertos, pode alcançar até 50 metros.
2. Características
- Este extensor HDMI sem fio consiste em uma unidade transmissora e uma unidade receptora.
- Suporta múltiplas resoluções, incluindo 480/576i-1080P@50/60Hz.
- Suporta frequência dupla de 5,8G, com velocidade de transmissão rápida e forte capacidade de anti-interferência.
- A antena externa suporta a transmissão de longa distância de até 50 metros no ambiente de máxima expansão espacial (preste atenção às interferências do ambiente ao redor).
- Suporta extensão infravermelha, permitindo o controle do dispositivo-fonte no lado da tela por meio da extensão IR.
- Plug and play, sem necessidade de instalar drivers no computador.
3. Parâmetro
Parâmetro |
Descrição |
HDMI e Versão HDCP |
HDMI V1.3 |
Formato Comprimido |
H.265 |
Máximo Pixelclock |
165MHz |
Taxa de Dados Máxima |
6.75Gbps |
Resolução |
Máx 1920X1080p@60Hz |
Conector |
HDMI-A |
Impedância |
100 g |
Ganho |
13dbm |
Padrões Sem Fio |
802.11ac |
WIFI |
Direção do Sinal Unidirecional |
Frequência de Rádio |
5.8G |
Distância de Transmissão |
50 metros |
Energia |
DC 5V=1A |
Consumo de Energia |
Transmissor máx. 5W, Receptor máx. 5W |
Temperatura de Operação |
-5 °C - +70 C |
Umidade de Operação |
5% ~ 90% |
Tamanho do Produto |
103*38*17mm |
6. Configuração
Transmissor
Conecte o transmissor à porta HDMI de saída do reprodutor de HD (por exemplo, DVD, receptor, etc.).
Receptor
Conecte o receptor à entrada HDMI do display (HDTV, projetor, etc.).
7. Conexão de Energia
- Conecte primeiro a porta USB para a fonte de energia e, em seguida, conecte a porta HDMI.
- Conecte os adaptadores de energia de 5V incluídos às portas de entrada DC/5V do transmissor e do receptor. Plugue o adaptador na tomada da sua casa.
- Quando os dispositivos estiverem ligados, o indicador LED "Pow" acenderá. O display exibirá "Loading". Após 30 segundos, o transmissor e o receptor estarão conectados e o indicador LED "Sta" piscará.
- O transmissor e o receptor já estão emparelhados e podem ser utilizados imediatamente. Se aparecer a mensagem "Search TX" após 30 segundos, será necessário emparelhar o transmissor e o receptor novamente.

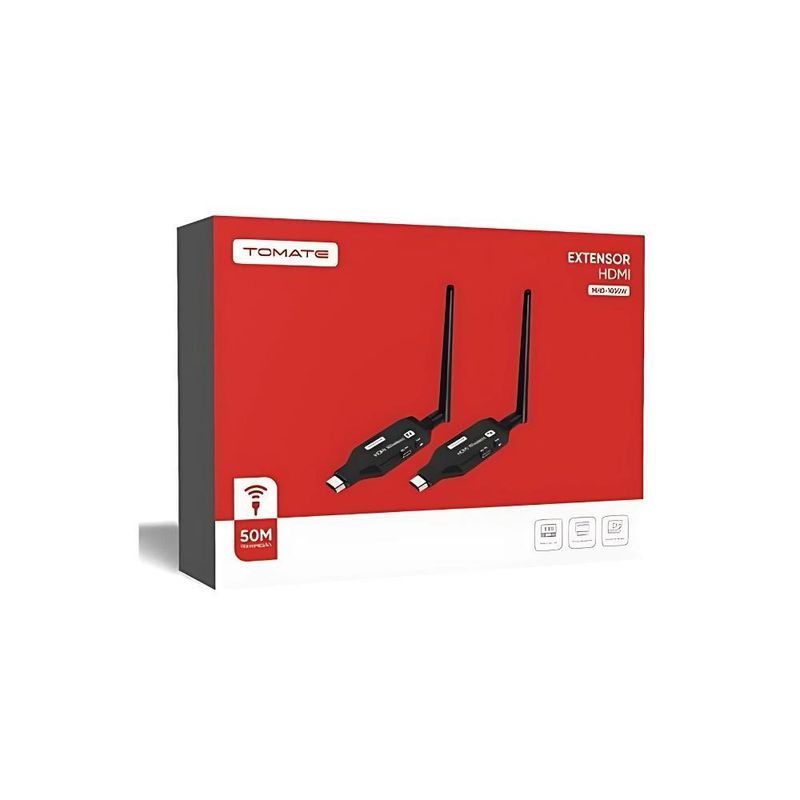

9. Lista de Embalagem
- Unidade Transmissora do Extensor HDMI Sem Fio
- Unidade Receptora do Extensor HDMI Sem Fio
- Antena do Extensor
- Cabo Tipo-C
- Adaptador HDMI macho para fêmea
- Manual do Usuário
- Adaptador HDMI dupla fêmea
GARANTIA
Este produto possui garantia de 90 (noventa) dias a partir da data de compra. Todos os nossos produtos são testados, e nossa responsabilidade sob esta garantia limita-se apenas à troca de produtos que apresentem defeitos de fabricação.
