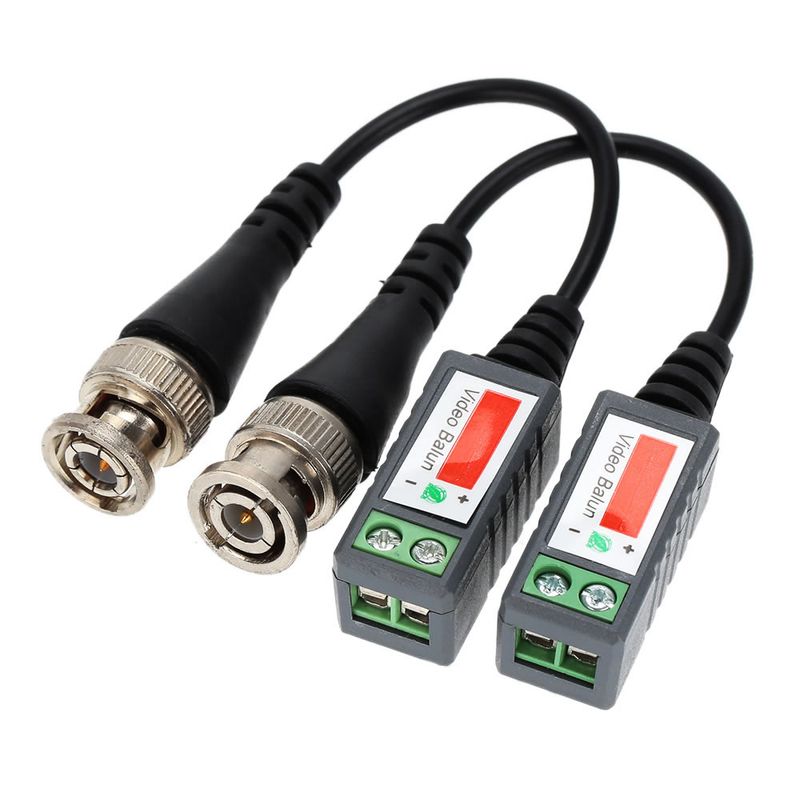

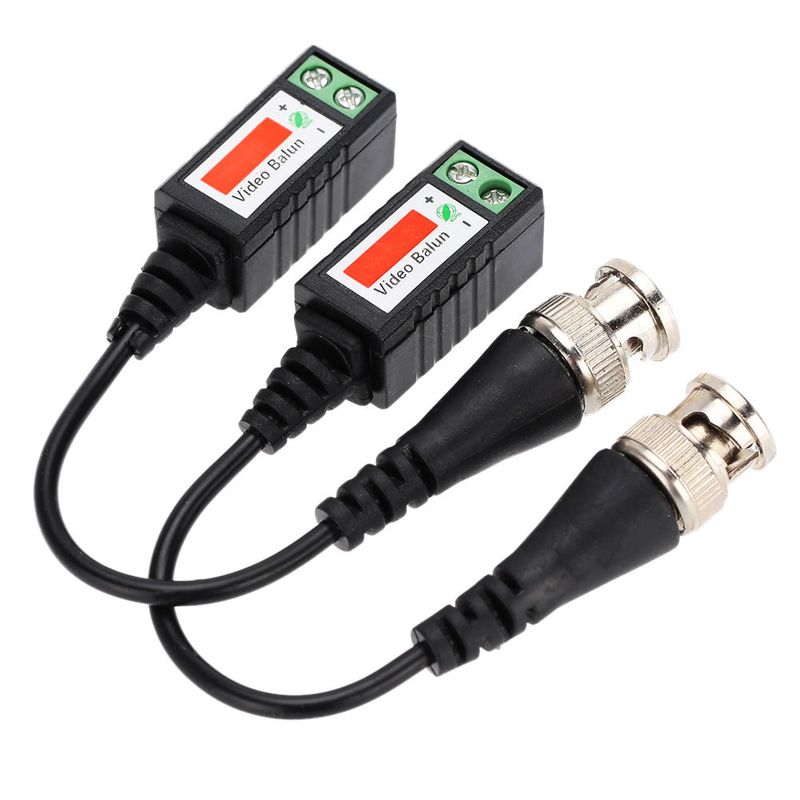

Video Balun Passivo BNC Canal Único LTS — Para CFTV em UTP

Leve o sinal de vídeo analógico do seu CFTV com estabilidade e economia usando o Video Balun Passivo BNC Canal Único LTS. Ele converte a impedância de 75O (coaxial) para 100O (par trançado), permitindo transmitir vídeo por cabos de rede UTP (Cat5e/Cat6) com excelente imunidade a ruído e sem necessidade de alimentação. Ideal para instalações novas ou retrofit, reduz custo de cabeamento e facilita passagens em eletrodutos.

Características Principais

• Passivo (sem alimentação): funcionamento simples e confiável, sem fontes.
• Converte 75O ? 100O: otimiza transmissão de vídeo em par trançado UTP.
• Compatível com CFTV analógico: CVBS e tecnologias HD analógicas (AHD/HD-CVI/HD-TVI).
• Longo alcance em UTP: até 300–400 m (CVBS) e até 150–250 m (HD 720p/1080p), conforme qualidade do cabo.
• Alta imunidade a ruído: rejeição em modo comum, reduz interferências EMI/RFI.
• Proteções integradas: ESD/surtos de baixa energia e filtragem para estabilidade.
• Instalação rápida: conector BNC + borne de parafuso (ou RJ45, conforme lote).

Usos Recomendados

• CFTV em residências, comércios e indústrias que desejam usar infraestrutura UTP.
• Retrofit de cabos coaxiais para UTP sem perder qualidade.
• Passagens longas em eletrodutos estreitos onde o UTP é mais prático.
• Organização de cabeamento: uso de patch panels/caixas de passagem para câmeras.

Vantagens

• Economia de cabeamento: UTP é mais acessível, leve e fácil de instalar que coaxial.
• Instalação flexível: uso do mesmo cabo para vários serviços (pares livres).
• Menos interferência: melhor rejeição de ruído em par trançado de qualidade.
• Sem configuração: plugou, funcionou.

Especificações Técnicas (em texto)

• Tipo: Video balun passivo, canal único
• Conectores: 1× BNC (75O) + 1× borne de parafuso (ou 1× RJ45 — conforme lote)
• Cabo recomendado: UTP Cat5e/Cat6 100% cobre (par dedicado por canal)
• Alcance típico:
• CVBS (analógico composto): até ~300–400 m
• AHD/HD-TVI/HD-CVI 720p: até ~200–300 m
• AHD/HD-TVI/HD-CVI 1080p: até ~150–250 m
• Observação: alcances variam por qualidade do cabo, emendas e interferências
• Impedância: 75O (BNC) ? 100O (UTP)
• Largura de banda: 0–6 MHz (típico para vídeo analógico)
• Rejeição em modo comum (CMRR): >60 dB (típico)
• Proteções: ESD/surtos de baixa energia; filtragem RC (conforme lote)
• Alimentação: não requer (passivo)
• Temperatura de operação: -20 °C a +70 °C (típico)
• Construção: corpo em ABS/PC ou metálico (conforme lote), alívio de tração

Instruções de Uso

1. Conecte o BNC do balun ao equipamento (câmera ou DVR).
2. Ligue o par trançado do cabo UTP ao borne (ou RJ45) do balun (mantenha o mesmo par nas duas pontas).
3. Na outra extremidade, repita o processo com o segundo balun (são usados em pares: TX/RX).
4. Evite emendas e mantenha os pares trançados próximos ao ponto de terminação para melhor desempenho.
5. Teste o vídeo e ajuste conexões caso haja ruído/chuvisco.

Conteúdo da Embalagem

• 1x Video Balun Passivo BNC Canal Único LTS
• (Instalações requerem 2 unidades — uma em cada ponta do enlace)

FAQ

1. Precisa de alimentação?

• Não. É um balun passivo.

1. Funciona com câmeras HD (AHD/HD-TVI/HD-CVI)?

• Sim, com alcances menores que CVBS (ver especificações).

1. Posso usar qualquer par do UTP?

• Sim, use um par dedicado por canal e mantenha o trançamento até a terminação.

1. Posso passar vários canais no mesmo cabo?

• Sim, cada canal usa um par; em Cat5e são até 4 pares (até 4 câmeras), observando interferências e aterramento.

1. Dá para passar energia (PoE) junto?

• PoE é para dados IP; em CFTV analógico use pares dedicados para energia apenas se o projeto prever e respeitando quedas de tensão.

Homologação e Conformidade

• Conformidade típica: RoHS; segue boas práticas de cabeamento estruturado.

Avisos Importantes

• Use UTP 100% cobre; evite CCA e emendas.
• Mantenha o par trançado até a terminação; não “desenrole” excessivamente.
• Afaste o UTP de cabos de energia de alta corrente para evitar interferência.
• Alcances variam conforme qualidade do cabo, conectores, patch panels e ambiente EMI.

Garantia e SAC

• Garantia: 90 dias contra defeitos de fabricação (salvo política do fornecedor).
• Suporte: conforme dados do fabricante/fornecedor na embalagem.
